3 Wartungsterminal installieren und System aktivieren
Wartungsterminal installieren
werden darf.
2. Stecken Sie das mitgelieferte 25polige DTE-Kabel (H600-426) in COM1
(rechter Anschluß) ein.
1
Bildlegende
1. Rückseite des Terminals
715 BCS
2. 6polige DIN-Minibuchse
3. Rückseite des Terminals
2900/715 BCS

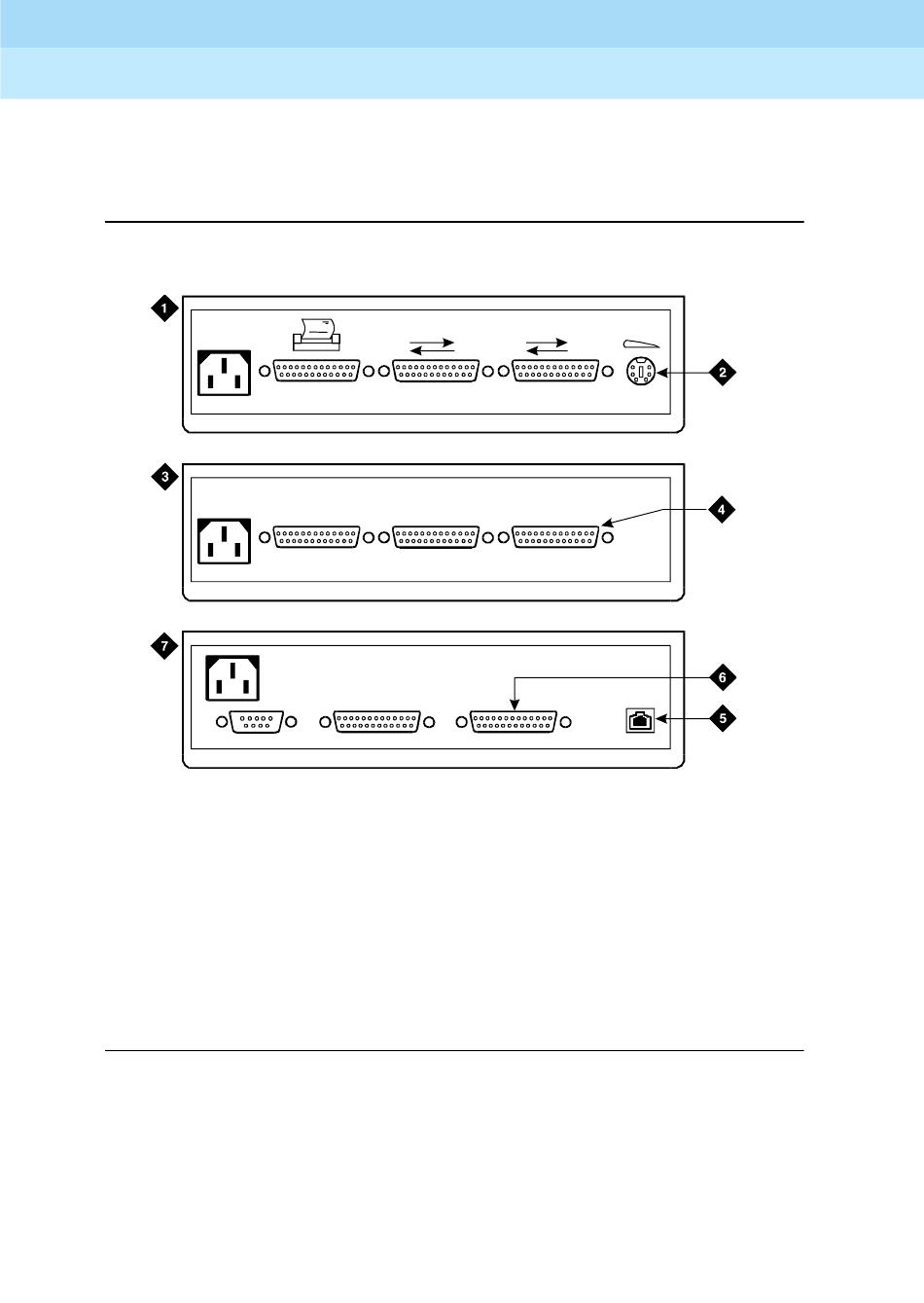

Bild 3-2. Rückseite von Wartungsterminals
PAR AUX PORT
COM2 PARALLEL
2 1
P2-DTE P1-DCE
P1-DCE P2-DTE
MAIN PORT
COM1
4. Port P2-DTE
5. Tastaturanschlußbuchse
6. COM 1
7. Rückseite des Terminals
715 BCS-2
Issue 2
April 1997
Page 3-4
