DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
5
Telefone und sonstige Anlagenelemente installieren und verdrahten
Beispiel für den Anschluß eines Telefons
Anschluß der separaten Spannungsversorgung
Über den Adapter 400B2 können Sie die lokale -48-V-Gleichspannungs-
versorgung bequem an einer Anschlußdose anschließen. Siehe Bild 5-2.
Bildlegende
1. Unterputz-Anschlußdose
2. Aufputz-Anschlußdose
3. Zum Netzanschlußelement
(z. B. 1151A oder 1151A2)

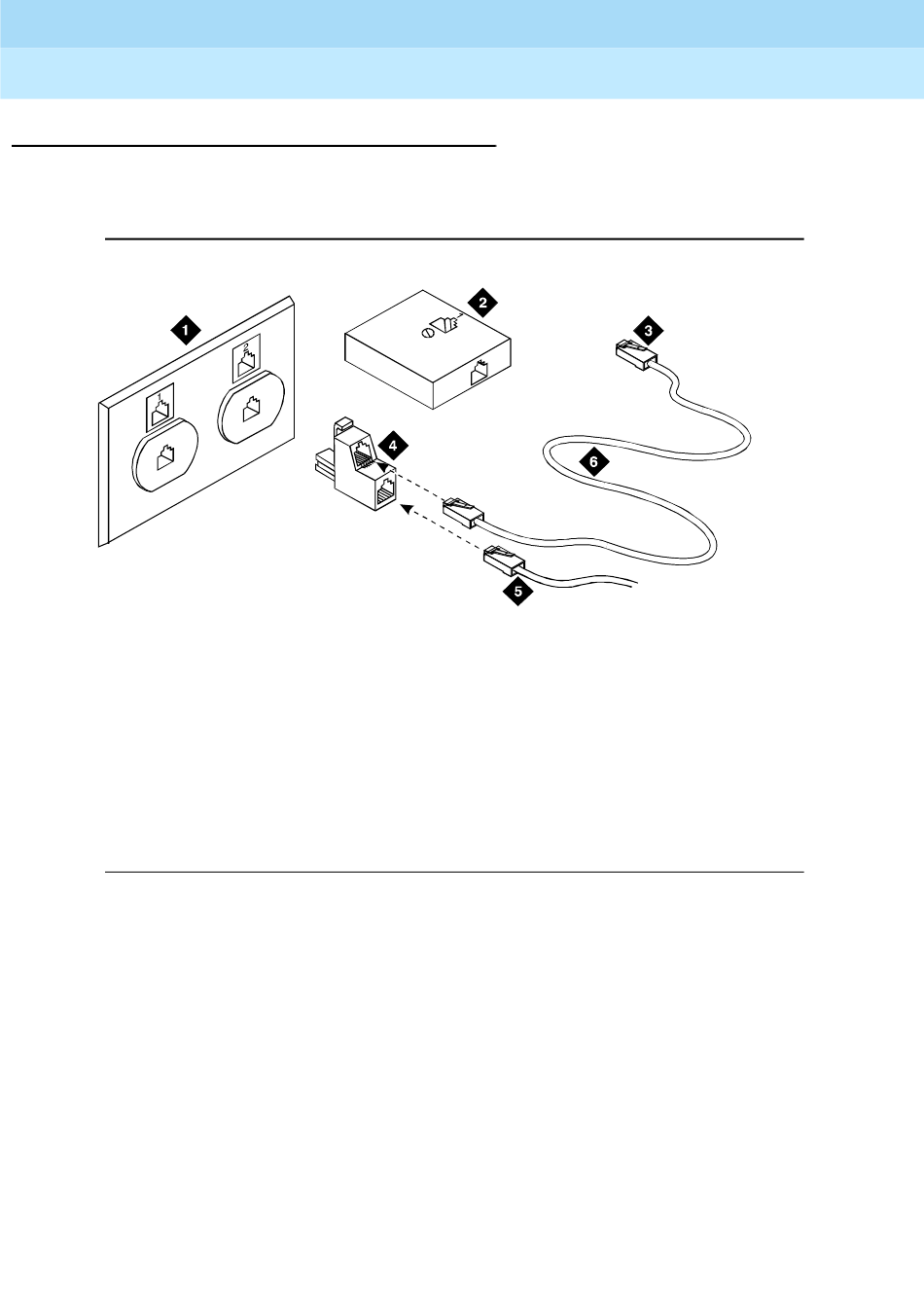

Bild 5-2. Anschluß des Adapters 400B2 an einer Anschlußdose
Die Spannungsversorgung kann über das Netzanschlußelement 1145B aus dem
Geräteraum oder einem Nebenraum erfolgen. Siehe "Netzanschlußelement
1145B installieren" auf Seite 5-38.
Jedes Port Network kann bis zu drei Telefonzentralen mit Spannung versorgen.
Diese Quelle für die Spannungsversorgung wird für die Telefonzentralen
bevorzugt, weil sie dieselbe Batterie-Notstromversorgung besitzt wie das
System. Siehe Tabelle 5-2 auf Seite 5-9.
Die separate Spannungsversorgung kann am Telefon bzw. an der
Telefonzentrale über das Netzanschlußelement 1151A oder 1151A2 erfolgen.
Siehe "Netzanschlußelemente 1151A und 1151A2 installieren" auf Seite 5-48.
4. Adapter (400B2)
5. Zum Telefon
6. Anschlußleitung
Issue 2
April 1997
Page 5-3
r749428 KLC 060396
