DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
1
Gehäuse installieren und anschließen
Gehäuseerde anschließen
Gleichstrom-Anschlußgehäuse erden
Bildlegende
1. Gleichstrom-Anschlußgehäuse
2. Zum zugelassenen
Erdungspunkt

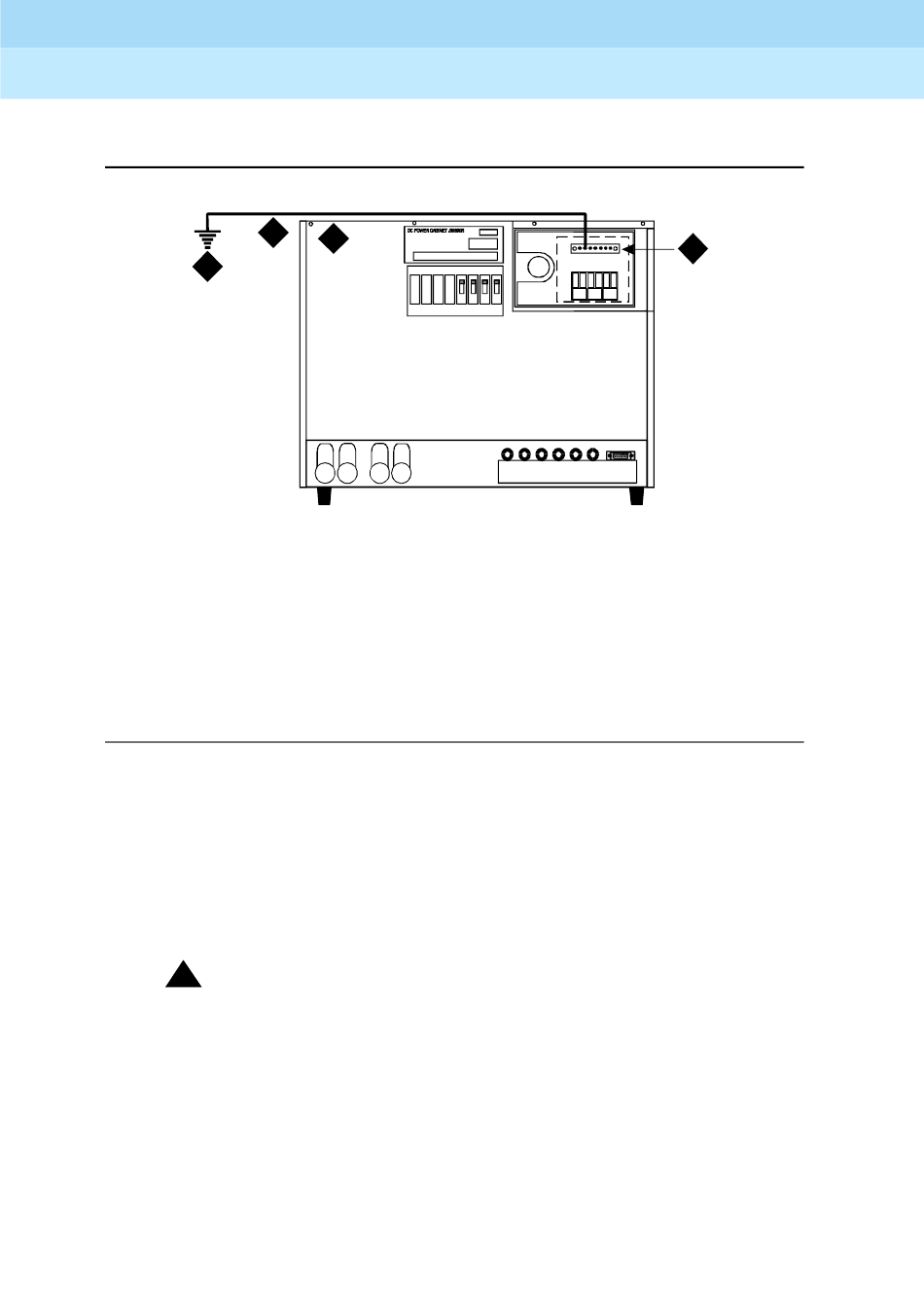

Bild 1-1. Erdung des Gleichstrom-Anschlußgehäuses
1. Schließen Sie an der Erdungsbuchse GROUND DISCHARGE am
Gleichstrom-Anschlußgehäuse einen 1-AWG-Erdungsdraht (Nr. 70)
(7 mm) an. Siehe Bild 1-1.
2. Führen Sie den Erdungsdraht aus dem Gehäuse heraus, und schließen
Sie ihn am zulässigen Erdungspunkt an.
!
3
1
2
CAUTION:
Der Erdungsdraht muß die vorgeschriebene Stärke haben, mit einer
zugelassenen Klemmschraube abgeschlossen und mit einem
Erdungsetikett (Nr. 15657NR o. ä.) gekennzeichnet werden.
dc_rect1 RBP 051396
3. 1-AWG-Draht (Nr. 70) (7 mm)
4. Erdungsbuchse
Issue 2
April 1997
Page 1-8
