DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
1
Gehäuse installieren und anschließen
TDM-Bus Kabel anschließen
Bildlegende
1. TDM-Busabschluß AHF110
(Steckplatz 17)
2. TDM/LAN-Anschlußfeld
(Steckplatz 00)
3. TDM-Bus Kabel WP-91716 L3

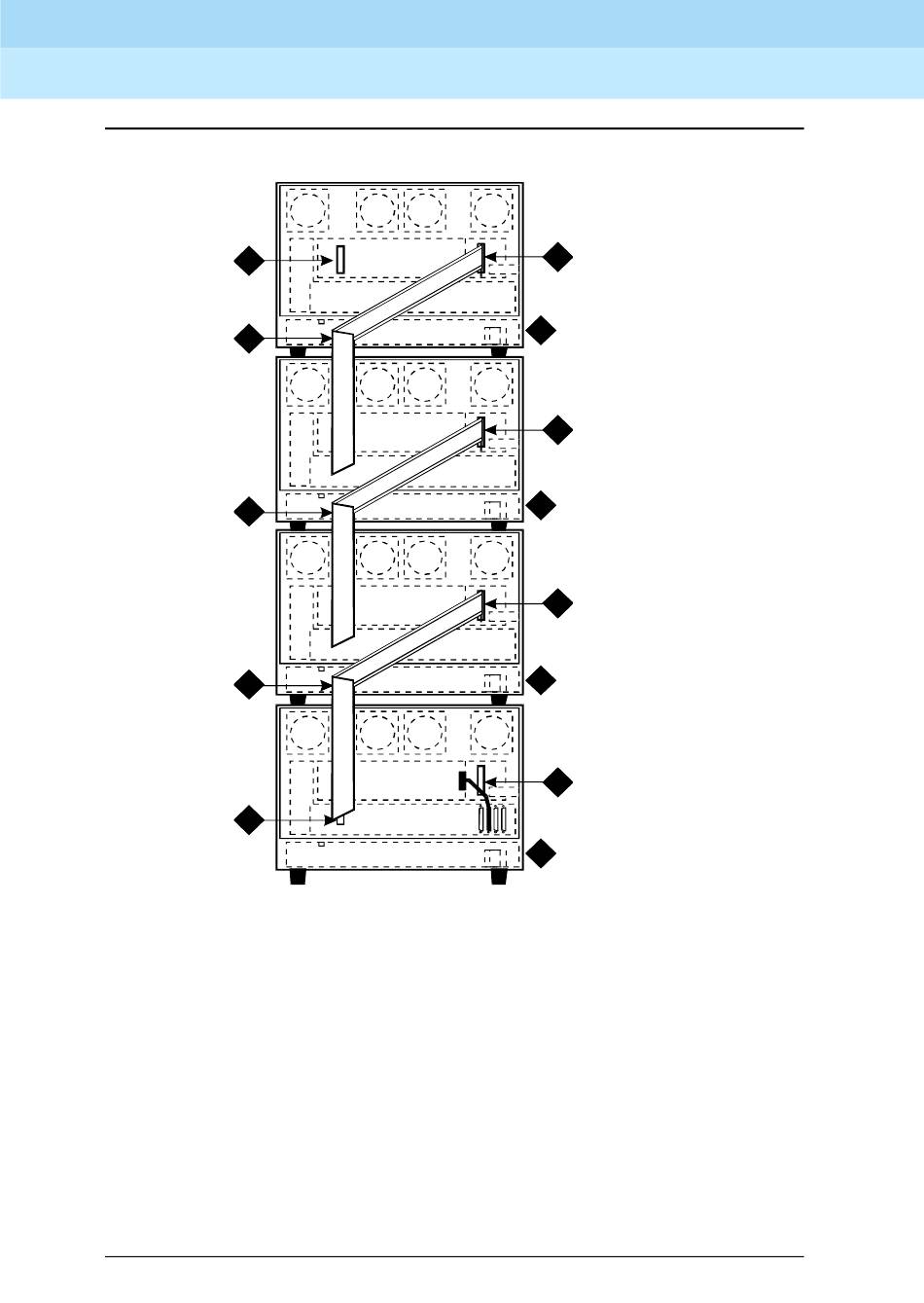

Bild 1-11. Verbindungen für Systeme mit Standard-Zuverlässigkeit
1
3
3
3
7
2
4
2
4
2
4
6
5
tdm_cab2 CJL 030696
4. Portgehäuse
(Standard-Systemzuverlässigkei
t)
5. Gehäuse A für die Steuereinheit
6. TDM-Busabschluß AHF110
(Steckplatz 03)
7. Steckplatz 18
Issue 2
April 1997
Page 1-27
