DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
5
Telefone und sonstige Anlagenelemente installieren und verdrahten
Remote Network Interface installieren
Remote Network Interface installieren
Das Remote Network Interface (früher als Initialization and Administration System
[INADS] bezeichnet) stellt eine 9600-bit/s-Modemverbindung für das abgesetzte
Management-Terminal bereit. Die Netzabschlußleitung muß am 25. Paar einer
Netzabschlußbuchse des Typs RJ21X angeschlossen sein. Bei dieser Leitung
handelt es sich um eine doppeltgerichtete Wählscheiben-Schleifenstartleitung,
die über das Remote Network Interface (RNI) am Amtsleitungs-/Zusatzfeld an
einer Wartungsbaugruppe des Typs TN731, der Prozessor-Baugruppe TN790
oder der Systembaugruppe TN1648 angeschlossen ist. Bild 5-10 zeigt eine
typische Installation einer RNI-Leitung.
Installation des Remote Network Interface
1. Bestimmen Sie den Anschluß der Netzabschlußleitung am grünen
Amtsleitungs-/Zusatzfeld.
2. Kennzeichnen Sie die Klemmen für den Anschluß.
3. Verbinden Sie den Anschluß mit den Anschlüssen des Remote Network
Interface.

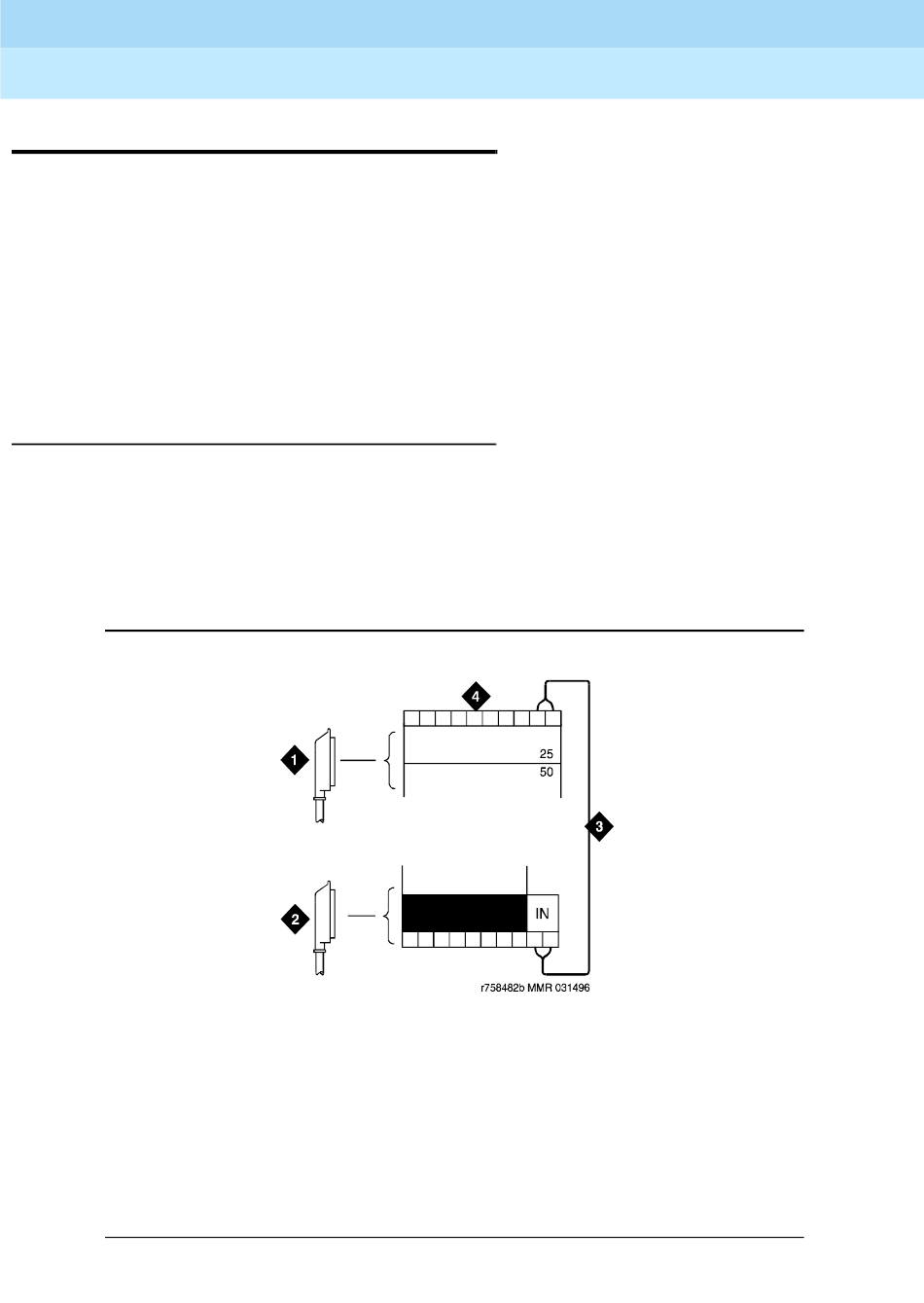

Bildlegende
1. Zum Netzabschluß
2. Zum AUX-Anschluß am
Baugruppenträger für die
Steuereinheit
Bild 5-10. Anschlüsse am Amtsleitungs-/Zusatzfeld
3. Ein Leitungspaar
4. 25. Paar der
Netzabschlußbuchse RJ21X
Issue 2
April 1997
Page 5-22
