DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
5
Telefone und sonstige Anlagenelemente installieren und verdrahten
Separate Spannungsversorgung anschließen
Separate Spannungsversorgung
anschließen

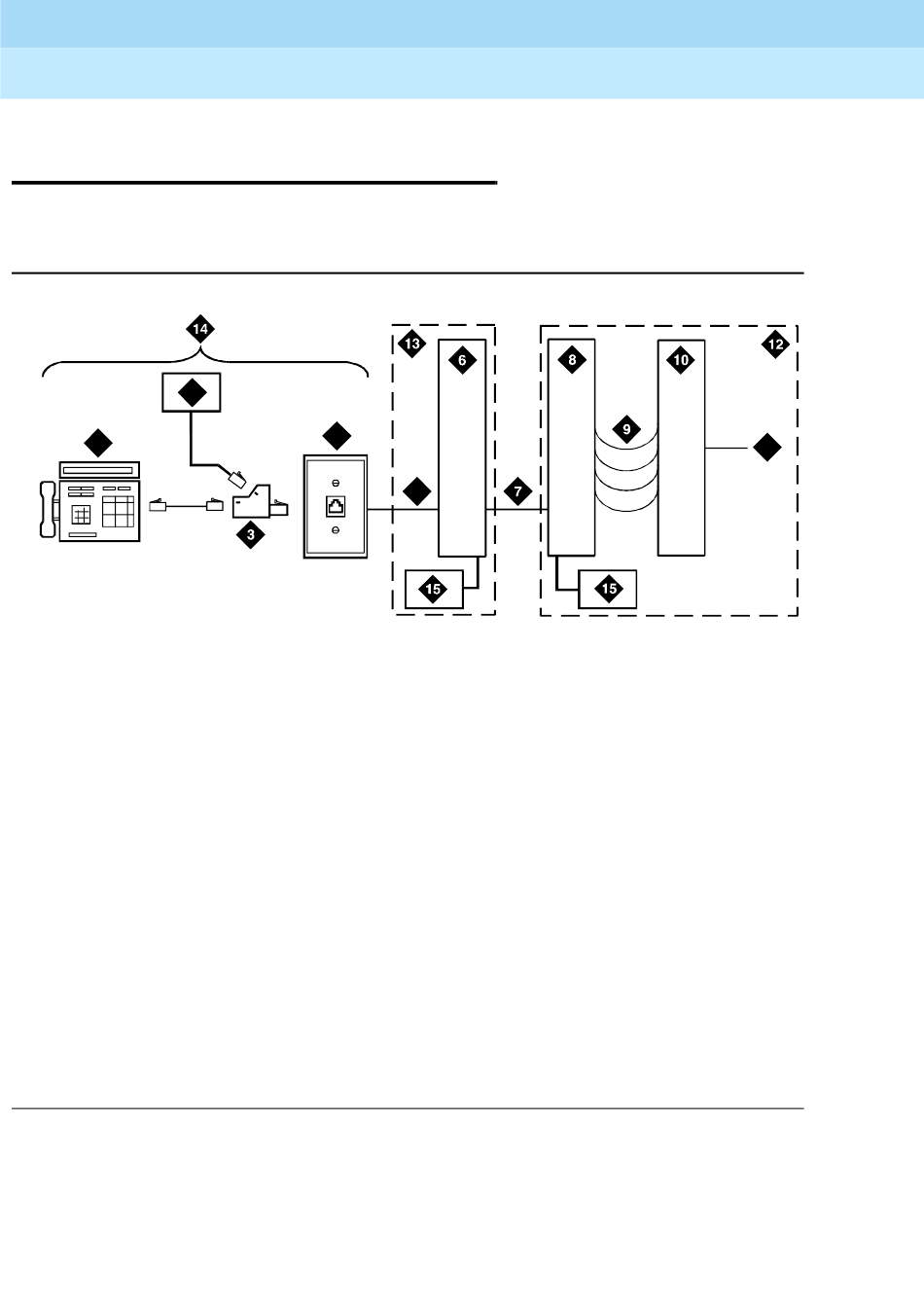

Bild 5-8 zeigt die typischen Anschlußpunkte für die separate
Spannungsversorgung.
1
Bildlegende
1. Normales Display-Telefon
2. Separates Netzanschlußelement
(z. B. 1151A oder 1151A2)
3. Adapter 400B2
4. Anschlußdose
5. 4paariges DIW-Kabel
6. Nebenraum oder
Adapterstandort
7. 25paariges DIW-Kabel
8. Nebenstellenseite des
Hauptverteilers
Bild 5-8. Beispiel für den Anschluß einer separaten Spannungsversorgung
Für die vorstehende Abbildung gilt das folgende Beispiel:
a. Wenn 25 Telefone am System angeschlossen werden und alle 25 Telefone
eine separate Spannungsversorgung erfordern, dann installieren Sie ein
Haupt-Netzanschlußelement im Geräteraum.
2
4
5
9. Rangierschnur 100P6A oder
Jumper
10. Systemseite des Hauptverteilers
11. 25paariges Kabel zum
Systemgehäuse
(Analogbaugruppe)
12. Geräteraum
13. Nebenraum
14. Arbeitsraum
15. Haupt-Netzanschlußelement
(z. B. 1145B)
Issue 2
April 1997
Page 5-16
11
adjunct RBP 040596
