DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
1
Gehäuse installieren und anschließen
Erdbebenschutz installieren
Bildlegende
1. Gehäuse
2. Nylon-Isolierscheibe (2 Stück)
3. Lange Sechskantschraube
(2 Stück)
4. Stabilisator

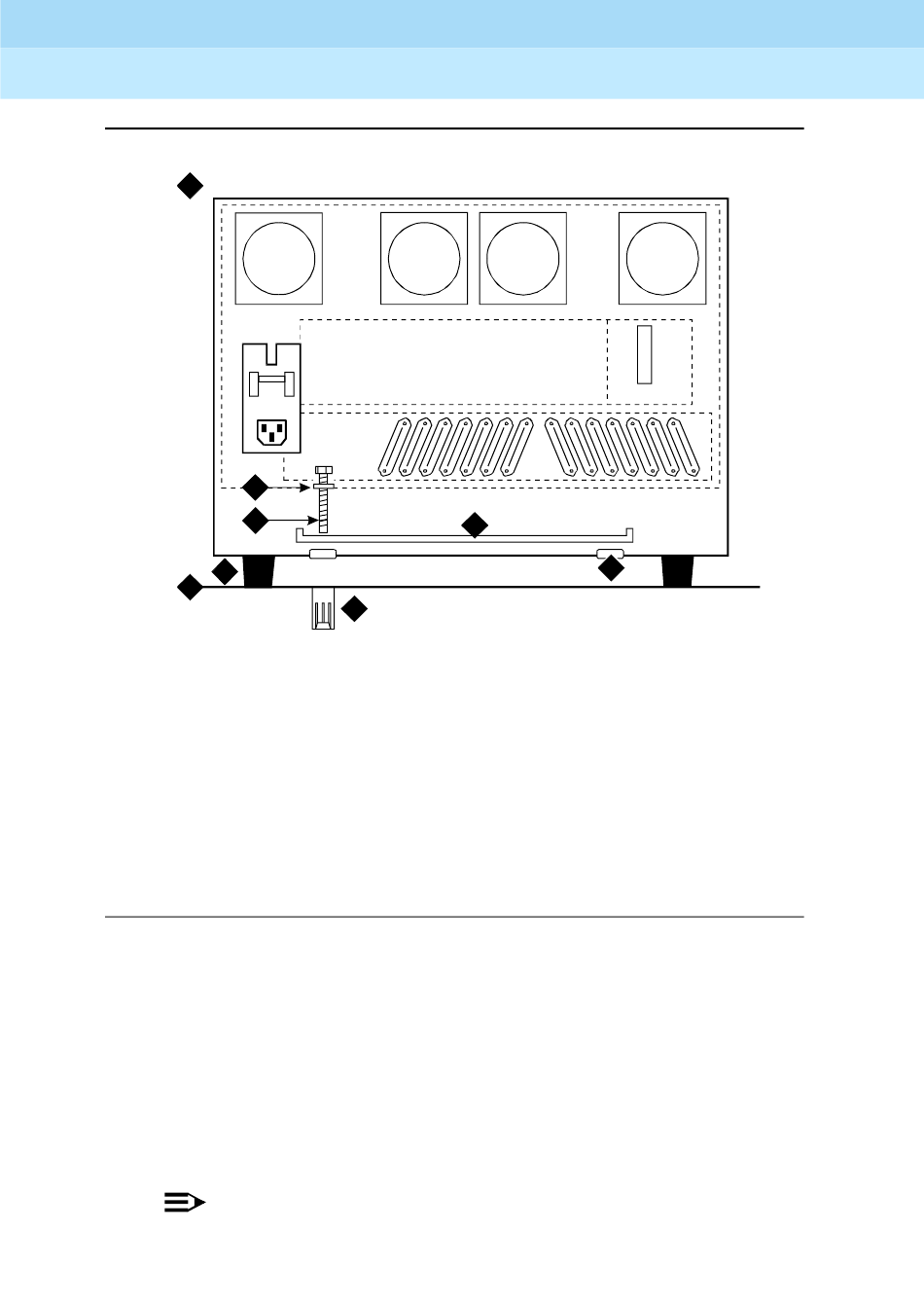

Bild 1-23. Erdbebensichere Gehäusemontage — Rückansicht
13. Legen Sie den mitgelieferten Stabilisator hinter dem Gehäuse auf den
Boden und richten Sie ihn auf die Löcher im Gehäuseboden aus. Siehe
Bild 1-23.
14. Stecken Sie auf jede der beiden mitgelieferten langen Sechskant-
schrauben eine Nylonscheibe.
15. Stecken Sie die Schrauben durch den Stabilisator, und drehen Sie sie in
die Bodenverankerung ein. Ziehen Sie die Schrauben fest an.
1
On
On
Off
Off
2
3
5
8
7
NOTE:
Bei einer Konfiguration mit maximierter Systemzuverlässigkeit wird
das Gehäuse für die Expansionssteuereinheit J58890N neben dem
4
6
5. Gehäusefuß
6. Bodenstopfen (herausnehmen)
7. Bodenverankerung
8. Betonboden
Issue 2
April 1997
Page 1-48
r781851a CJL 030796
