DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
5
Telefone und sonstige Anlagenelemente installieren und verdrahten
Beispiele für eine digitale Querverbindung
Beispiele für eine digitale
Querverbindung
Dieses Beispiel zeigt Ihnen, wie Sie eine digitale Querverbindung zwischen zwei
DEFINITY-Systemen anschließen. Siehe Bild 5-5.

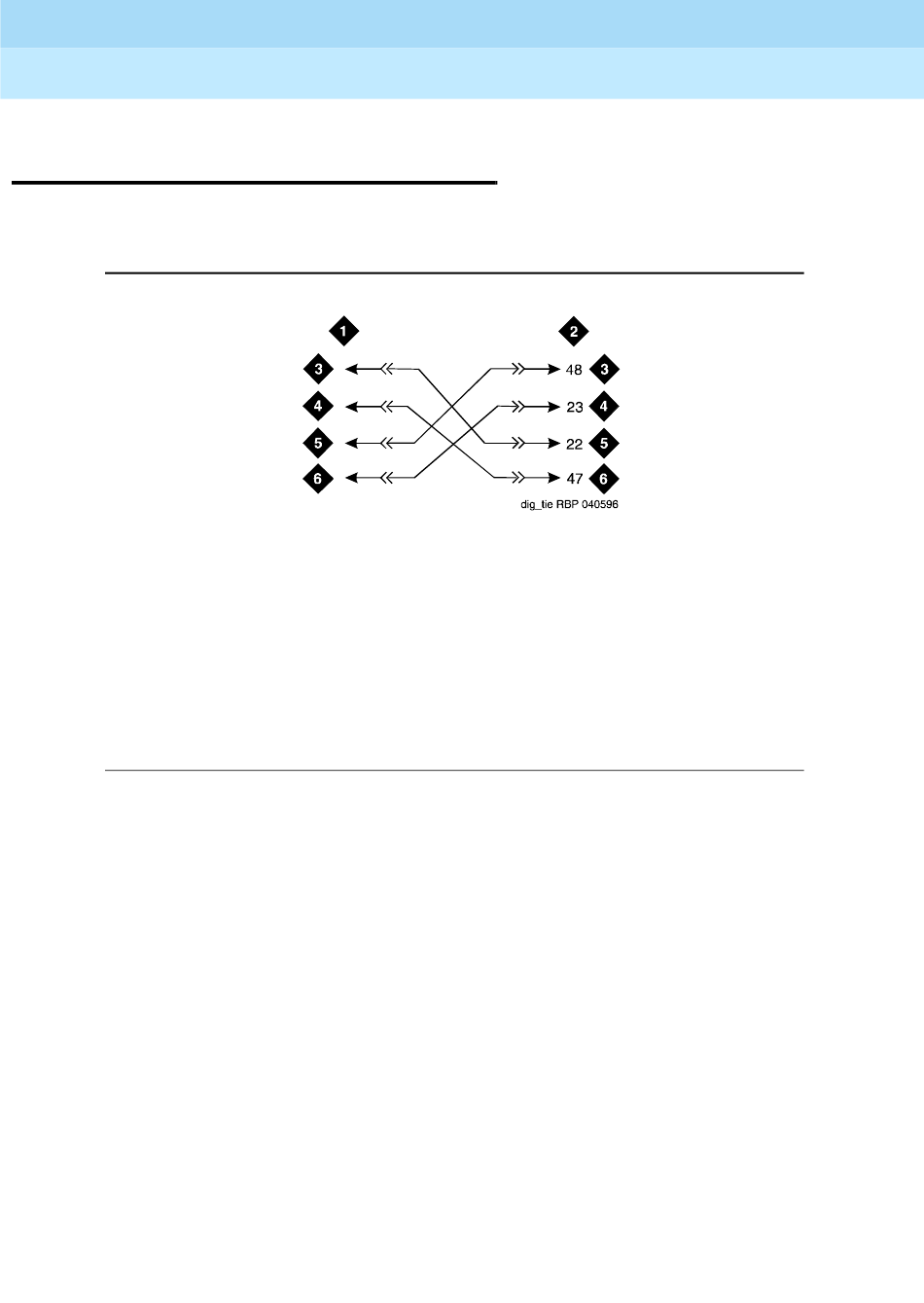

Bildlegende
1. Externe Amtsleitung
2. Baugruppe TN464F für digitale
Querverbindung (Position 1C06)
3. LO
Bild 5-5. Anschluß einer digitalen Querverbindung
1. Verbinden Sie die Pins an der digitalen Querverbindungs-Baugruppe mit
Hilfe von Rangierschnüren mit den entsprechenden Pins der externen
digitalen Amtsleitung des Herstellers bzw. Lieferanten.
2. Stellen Sie die Optionsschalter an der Baugruppe (digitale Amtsleitung
TN464F) gemäß Anhang A, "Optionsschaltereinstellungen", ein.
3. Nehmen Sie die Konfiguration in den Bildschirmen "DS1" und "Trunk
Group" des Wartungsterminals vor. Zu näheren Einzelheiten siehe
DEFINITY Enterprise Communications Server Release 5 Administration
and Feature Description .
4. LO (symmetrisches
Ausgangspaar)
5. LI
6. LI (symmetrisches Eingangspaar)
Issue 2
April 1997
Page 5-6
