DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
5
Telefone und sonstige Anlagenelemente installieren und verdrahten
Außenliegende Nebenstellen installieren

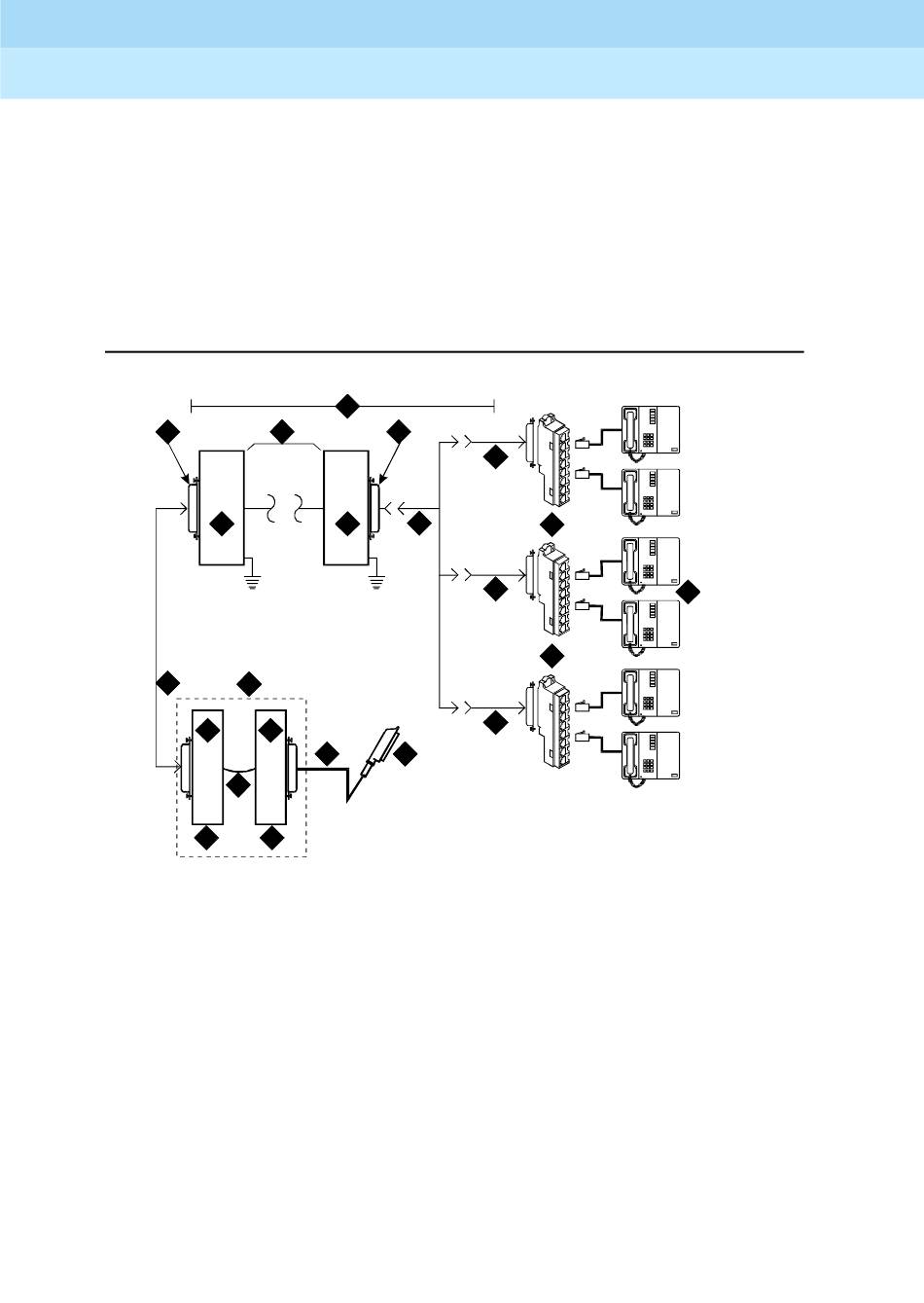

Bild 5-12 zeigt die Verbindungen für bis zu 24 außenliegende Analogtelefone.
Die Konzentration von Analogleitungspaaren wird in beiden Gebäuden
eingesetzt, damit möglichst wenige Kabel für die außenliegenden Nebenstellen
installiert werden müssen. Am Hauptverteiler müssen Rangierschnüre zwischen
einer Reihe bzw. einem Anschlußblock im weißen Feld und bis zu drei Reihen
bzw. Anschlußblöcken im blauroten Feld angeschlossen werden. An der
Nebenstelle wird ein Konzentratorkabel des Typs WP-90929, Liste 1,
angeschlossen. Auf jedem der drei Finger des Konzentratorkabels liegen acht
Nebenstellenanschlüsse.
2
4
1
7
3
3
9
10
11
15
14
12
13
2
4
5
6
4
6
4
16
Issue 2
April 1997
Page 5-27
8
crdf24o CJL 101396
