DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
5
Telefone und sonstige Anlagenelemente installieren und verdrahten
Multi-Application Platform für DEFINITY (MAPD)
Multi-Application Platform für
DEFINITY (MAPD)

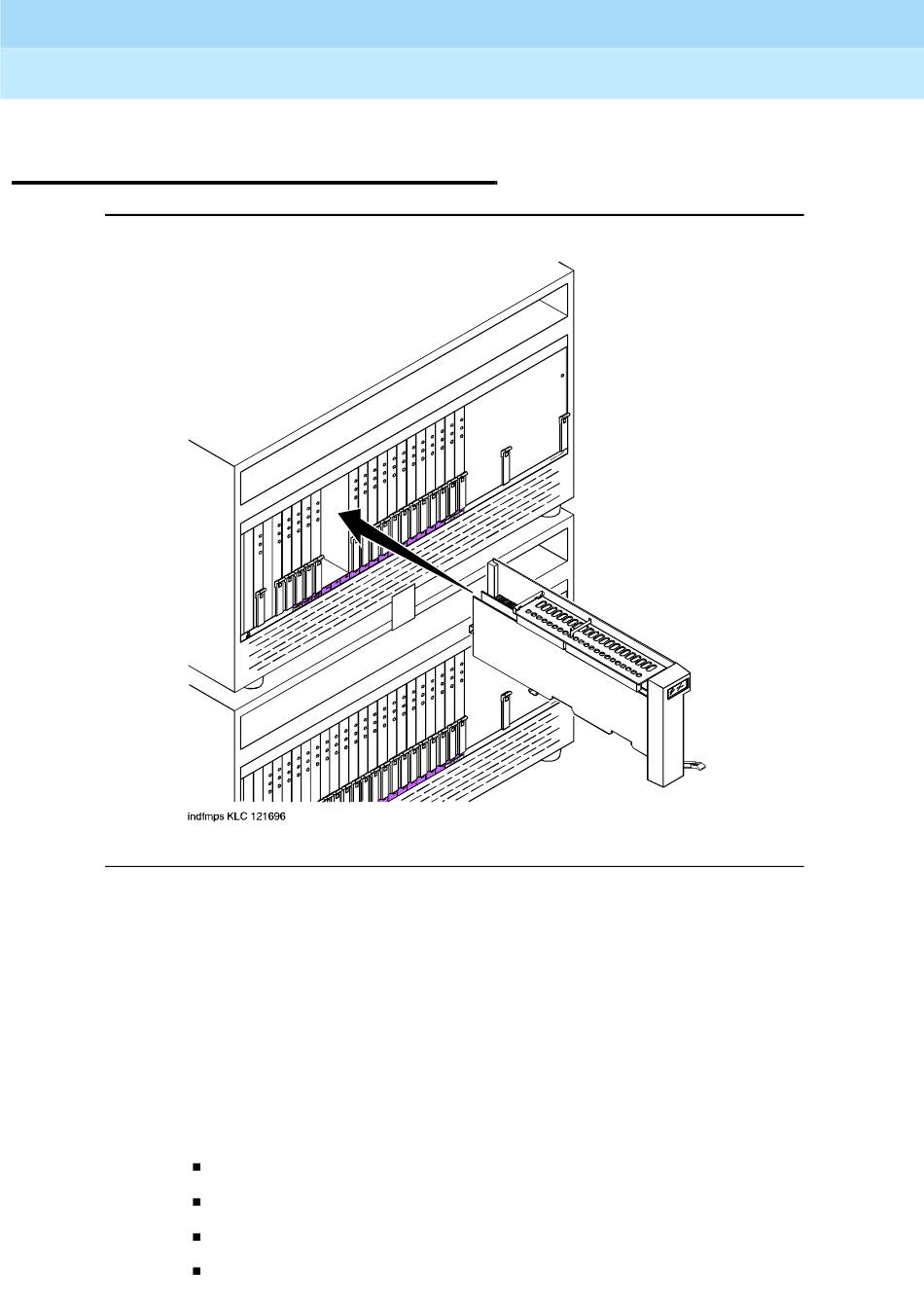

Bild 5-28. Typische MAPD-Installation
1. Setzen Sie die MAPD-Baugruppe J58890MAP in drei beliebige
nebeneinander liegende (blaurote) Steckplätze ein. Siehe Bild 5-28.
2. Alle elektrischen Verbindungen zu den vom Kunden gestellten
Hardwarekomponenten und Netzsystemen erfolgen von der Rückseite
des Baugruppenträgers aus. Stecken Sie den 25poligen Stecker am
mitgelieferten Adapterkabel (H600-475) in den Backplane-Anschluß ein,
der mit dem Steckplatz der vorgeschalteten Baugruppe verknüpft ist.
3. Die folgenden Geräteanschlüsse sind möglich:
RS-232 für ein Modem
RS-232 für einen PC
Ethernet 10BASE-T
DCIU RS-232
Issue 2
April 1997
Page 5-71
