DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
1
Gehäuse installieren und anschließen
Gehäuseerde anschließen
SCC-Erdung
1
2
3
4
7

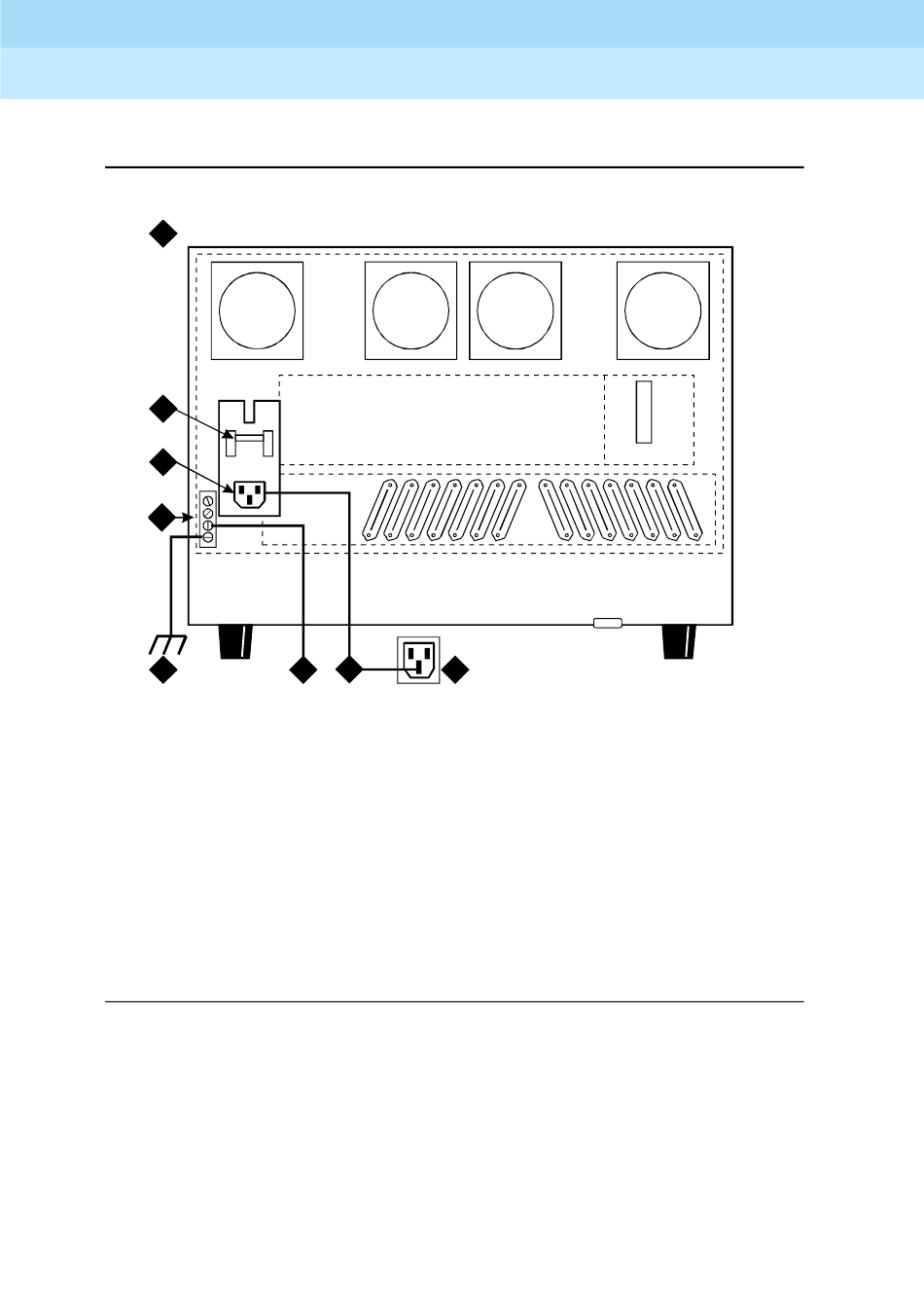

Bildlegende
1. Gehäusestapel aus einem
Gehäuse A für die Steuereinheit
2. Netzschalter
3. Wechselstromanschluß
4. Erdungsklemme
5. Anschlußleitung (2,5 m)
Bild 1-5. Typischer Strom- und Erdungsanschluß — Rückseite
On
On
Off
Off
5
8
6
6. Anschlußdose NEMA 5-15 oder
5-20 o. ä.
7. 6-AWG-Draht (Nr. 40) (4 mm) zum
zulässigen Erdungspunkt
8. 10-AWG-Draht (Nr. 25) (2,5 mm)
zum Potentialausgleich
Issue 2
April 1997
Page 1-14
r781851b CJL 030896
