1 Gehäuse installieren und anschließen
Modem an das Telefonnetz anschließen
Modem an das Telefonnetz
anschließen
1. Stellen Sie eine Querverbindung zwischen dem Telefonnetzanschluß am
Modem und der Netzschnittstelle her (über ein 103A oder eine
Westerndose). Zur Pinbelegung siehe
Tabelle 1-19. Pinbelegungen des Netzanschlusses
Pinnummer
1
2
3
4
modmcabl KLC 110397
Bildlegende
1. Pin 1 am Netzanschluß

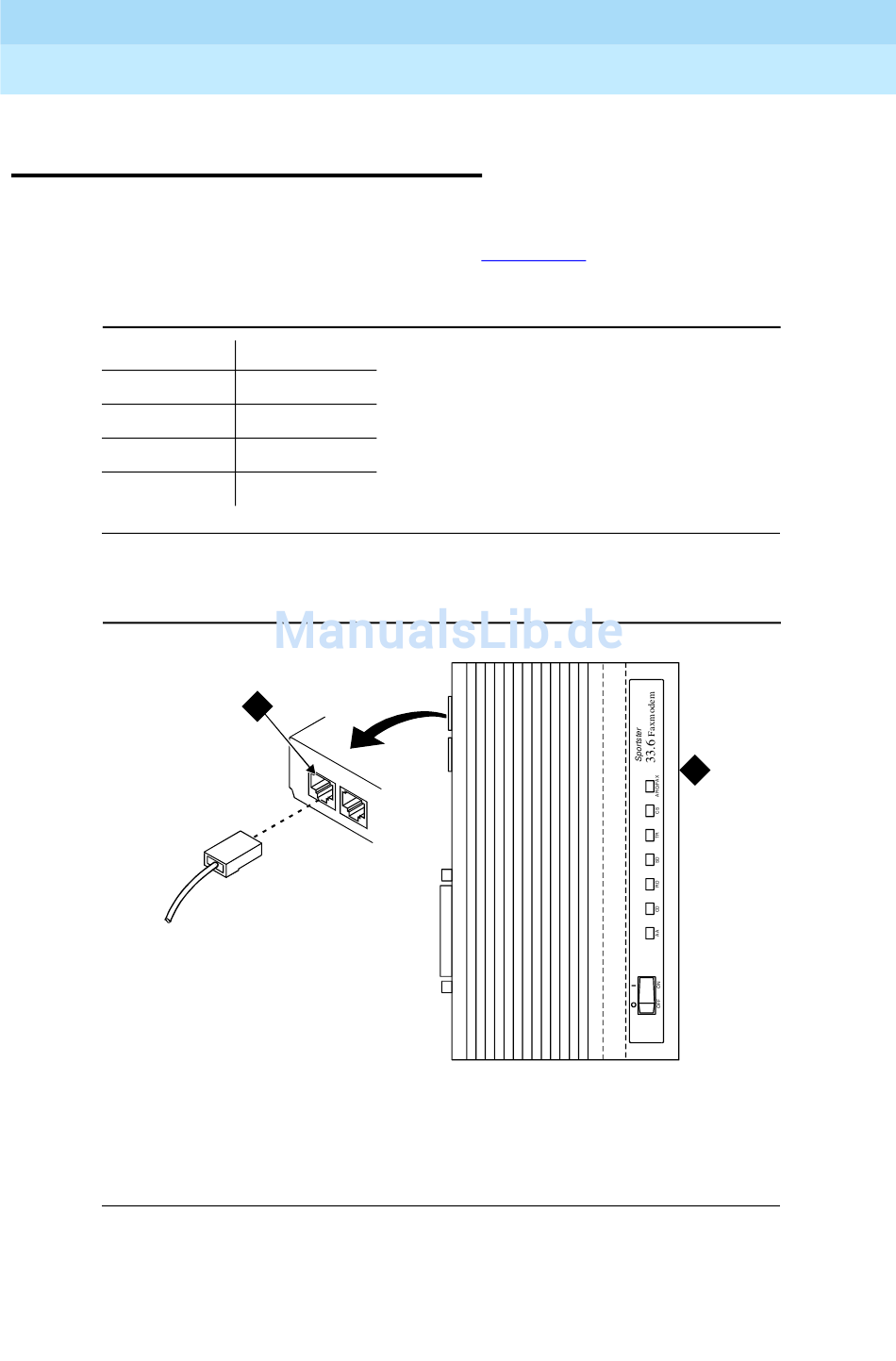

Bild 1-46. Telefonnetzanschluß an einem Modem von U.S. Robotics
Signal
Nicht belegt
a-Ader
b-Ader
Nicht belegt
