DEFINITY ECS Release 5 Installation und Test von Gehäusen für einen
Baugruppenträger 555-230-894DE
C
Anschluß- und Kabeldiagramme
FS 10 H600-348-Kabel
50poliger
Amphenolanschluß
TN1654
Amphenolanschluß
zu TN1654

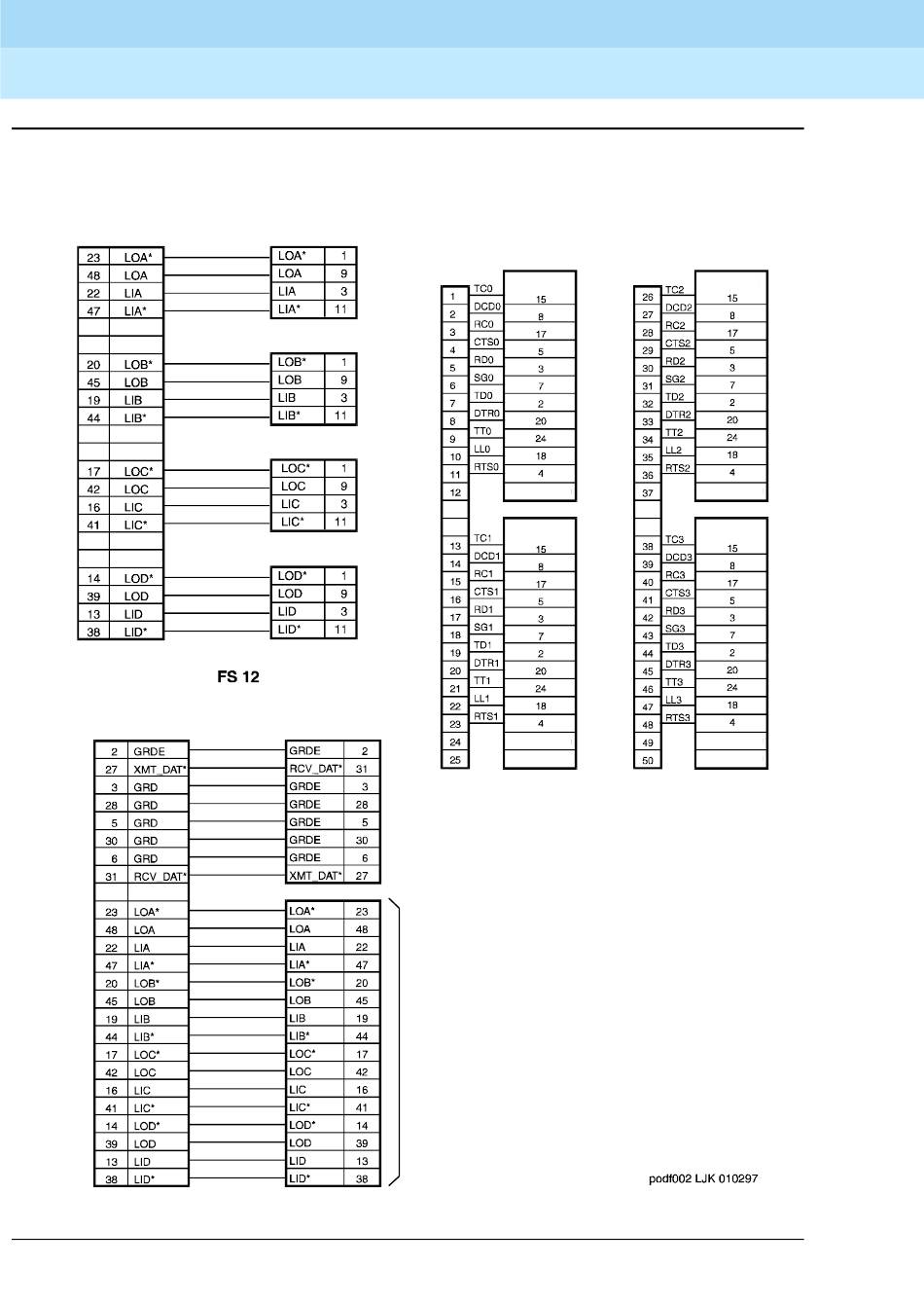

Bild C-4. Beispiele für die Leitungsbelegung
15poliger D-sub
DS1-Interface zu einer CSU
Anschluß 01
Anschluß 02
Anschluß 03
Anschluß 04
Amphenolanschluß
zu TN1654 oder TN573
(H600-xxx oder EDxxxx)
FS 11 H600-348-Kabel
(Packet-Gateway-Interface Kabel)
Amphenol-
25poliger
anschluß
D-sub-Stecker
zu TN577
Anschluß 1
Nicht belegt
Anschluß 2
Nicht belegt
Nicht belegt
Durchführung zum
Amphenolanschluß
H600-348 oder
zur Querverbindung
Issue 2
April 1997
Page C-5
Amphenol-
25poliger
anschluß
D-sub-Stecker
zu TN577
Anschluß 3
Nicht belegt
Anschluß 4
Nicht belegt
Nicht belegt
