1 Gehäuse installieren und anschließen
Telefone und sonstige Anlageelemente installieren und verdrahten
Beispiel für eine digitale Querverbindung
Bildlegende
1. Externe Amtsleitung
2. DS1-Querverbindungsbaugruppe,
Position 1C06
3. LO

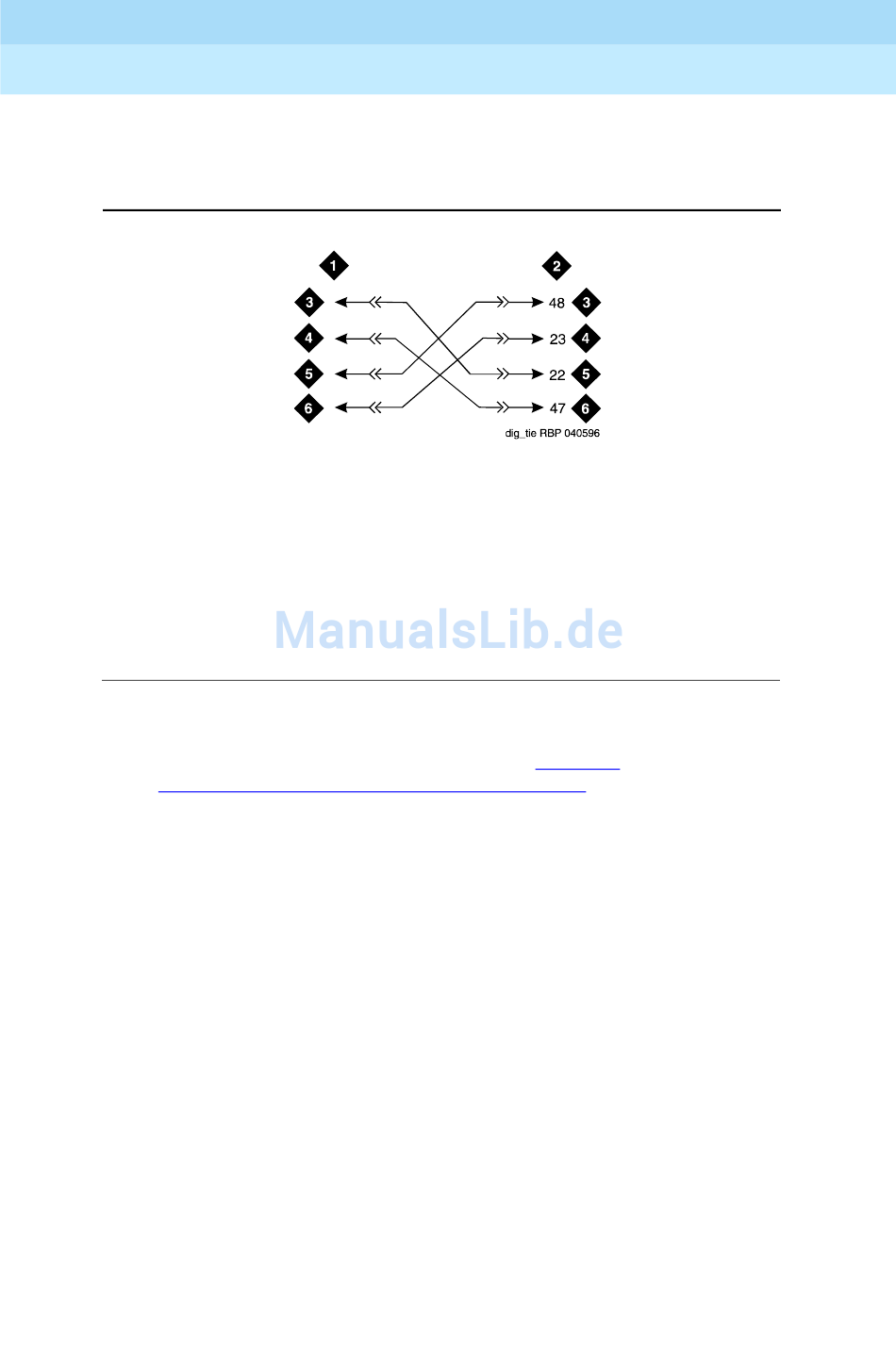

Bild 1-31. Anschluß einer digitalen Querverbindung
1. Vor dem Installieren der DS1-Querverbindungsbaugruppe müssen Sie die
Optionsschalter gemäß der Beschreibung in
„Installationsabschluß und Pinbelegung der Kabel"
2. Verbinden Sie die Pins an der DS1-Querverbindungsbaugruppe mit Hilfe
von Rangierschnüren mit den entsprechenden Pins der externen
Digitalamtsleitung.
3. Nehmen Sie die Konfiguration der DS1-Querverbindungsbaugruppe in
den Bildschirmen „DS1" und „Trunk Group" vor. Siehe Handbuch
DEFINITY Enterprise Communications Server Release 7 Administrator's
Guide .
4. LO (symmetrisches Ausgangspaar)
5. LI
6. LI (symmetrisches Eingangspaar)
Kapitel 2,
einstellen.
Ausgabe 3
Juni 1999
1-66
