Beispiel für eine digitale Querverbindung
Dieses Beispiel zeigt Ihnen, wie Sie eine digitale Querverbindung zwischen zwei
DEFINITY-Systemen anschließen. Siehe
Bildlegende
1. Externe Amtsleitung
2. DS1-Querverbindungsbaugruppe
TN464F, Position 1C06
3. LO

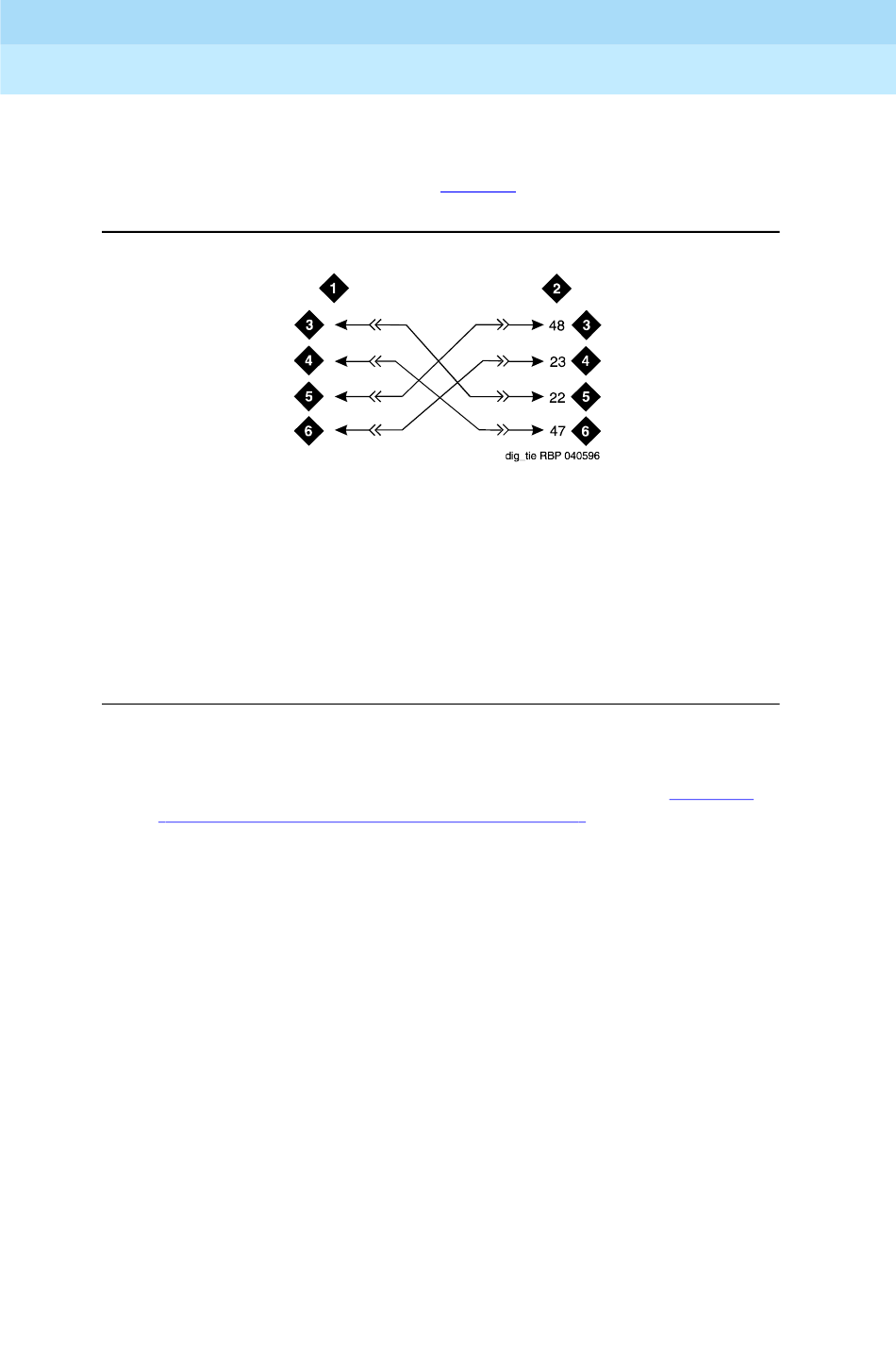

Bild 1-27. Anschluß einer digitalen Querverbindung
1. Vor dem Installieren der DS1-Querverbindungsbaugruppe TN464F
müssen Sie die Optionsschalter gemäß der Beschreibung in
"Installationsabschluß und Pinbelegung der Kabel"
2. Verbinden Sie die Pins an der DS1-Querverbindungsbaugruppe mit Hilfe
von Rangierschnüren mit den entsprechenden Pins der externen Digital-
amtsleitung des Herstellers oder Anbieters.
3. Nehmen Sie die Konfiguration der Baugruppe TN464F im Bildschirm "DS1
and Trunk Group" des Wartungsterminals vor. Weitere Einzelheiten
entnehmen Sie bitte dem Handbuch DEFINITY Enterprise
Communications Server Release 6 Administration and Feature
Description .
Bild 1-27.
4. LO (symmetrisches Ausgangspaar)
5. LI
6. LI (symmetrisches Eingangspaar)
einstellen.
