Separate Spannungsversorgung Anschließen - Lucent Technologies DEFINITY Installation Und Test

DEFINITY Enterprise Communications Server Release 6
Installation und Test für modulare Kompaktgehäuse 555-230-128DE
1 Gehäuse installieren und anschließen
Telefone und sonstige Anlagenelemente installieren und verdrahten
Separate Spannungsversorgung anschließen
Mit dem Adapter 400B2 läßt sich die lokale Spannungsversorgung (-48 V-)
bequem an einer Anschlußdose anschließen. Siehe

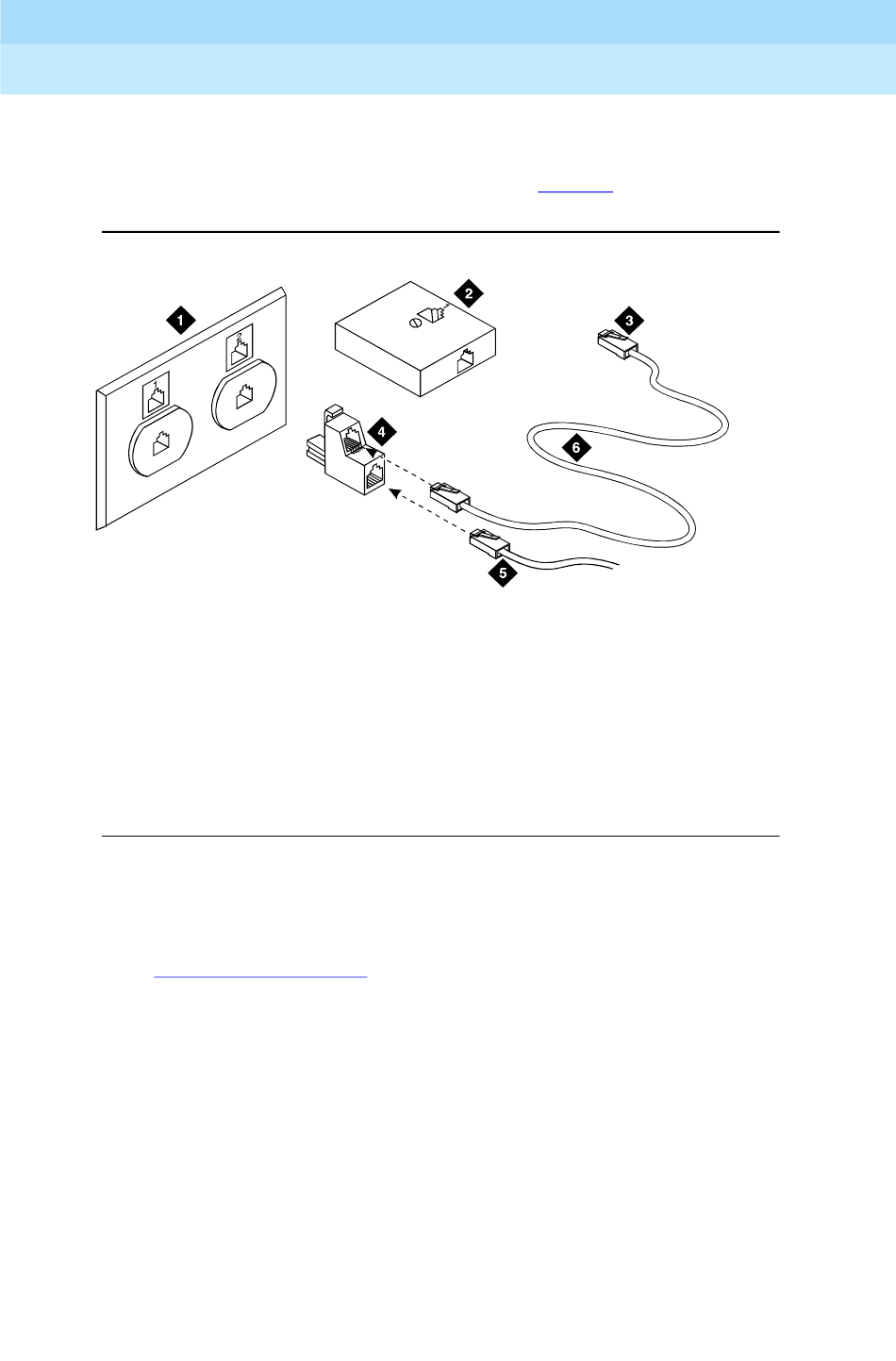

Bildlegende
1. Unterputz-Anschlußdose
2. Aufputz-Anschlußdose
3. Zum Netzanschlußelement
(z. B. 1151A oder 1151A2)
Bild 1-24. Anschluß des Adapters 400B2 an eine Steckverbindung
Die Spannungsversorgung kann über das Netzanschlußelement 1145B aus dem
Geräteraum oder einem Nebenraum erfolgen. Über den AUX-Anschluß (J1) am
Prozessorschnittstellenkabel läßt sich 1 Telefonzentrale mit Spannung versorgen.
Siehe Tabelle 2-9 auf Seite
Die separate Spannungsversorgung kann am Telefon bzw. an der Telefonzentrale
über das Netzanschlußelement 1151A oder 1151A2 erfolgen.
4. Adapter (400B2)
5. Zum Telefon
6. Anschlußleitung
2-16.
Ausgabe 1
August 1997
Bild 1-24.
r749428 KLC 060396
1-46
