1.2.4
Probenraum
4
1
3
Nr.
Bezeichnung
1
Zellenhalter
Feststellschrauben für
2
Zellenhalter
3
Frontabdeckung des
Probenraums
Antriebsanschluss des
4
Multizellhalters

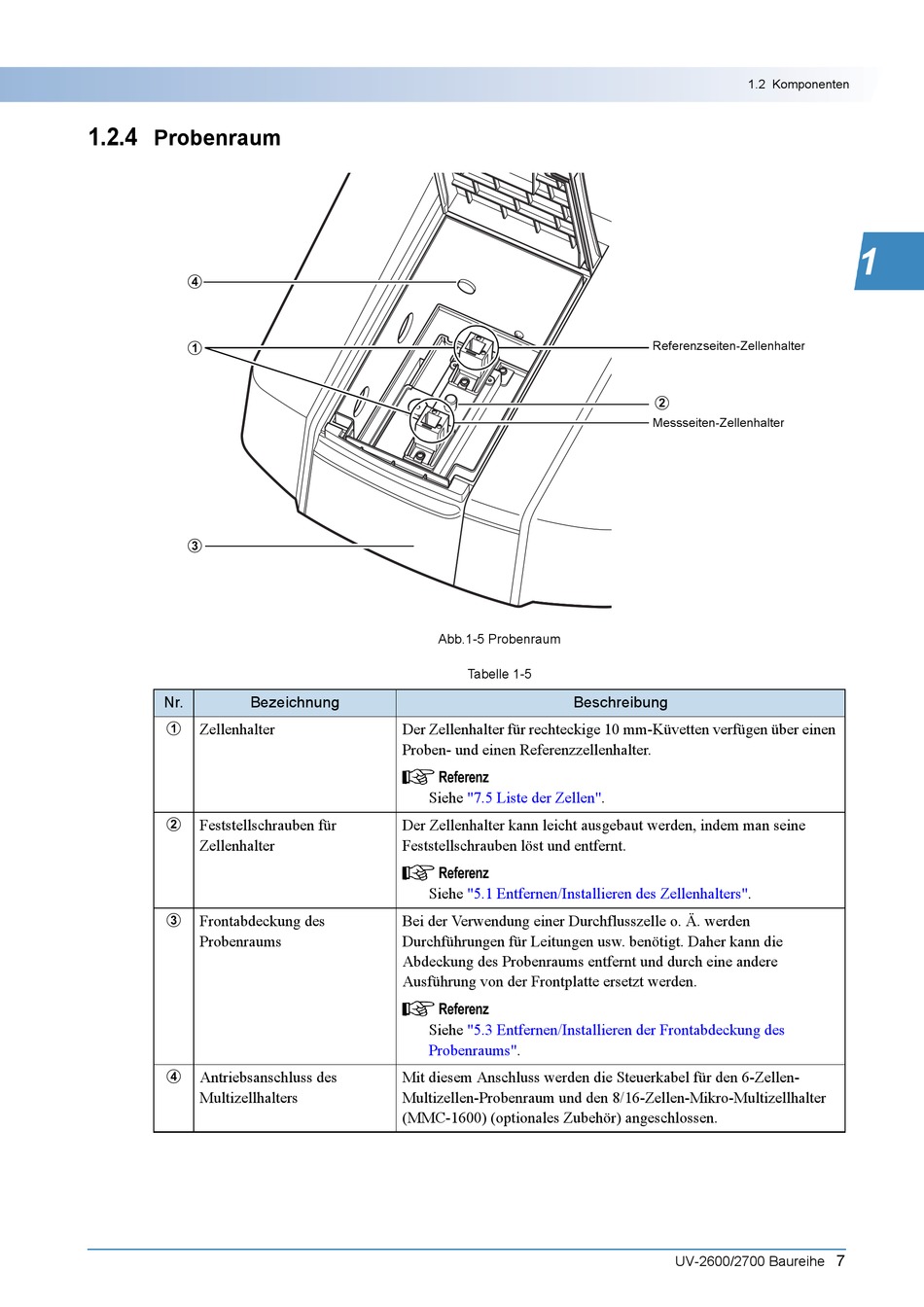

Abb.1-5 Probenraum
Tabelle 1-5
Beschreibung
Der Zellenhalter für rechteckige 10 mm-Küvetten verfügen über einen
Proben- und einen Referenzzellenhalter.
Siehe
"7.5 Liste der
Zellen".
Der Zellenhalter kann leicht ausgebaut werden, indem man seine
Feststellschrauben löst und entfernt.
Siehe
"5.1 Entfernen/Installieren des
Bei der Verwendung einer Durchflusszelle o. Ä. werden
Durchführungen für Leitungen usw. benötigt. Daher kann die
Abdeckung des Probenraums entfernt und durch eine andere
Ausführung von der Frontplatte ersetzt werden.
Siehe
"5.3 Entfernen/Installieren der Frontabdeckung des
Probenraums".
Mit diesem Anschluss werden die Steuerkabel für den 6-Zellen-
Multizellen-Probenraum und den 8/16-Zellen-Mikro-Multizellhalter
(MMC-1600) (optionales Zubehör) angeschlossen.
1.2 Komponenten
Referenzseiten-Zellenhalter
2
Messseiten-Zellenhalter
Zellenhalters".
UV-2600/2700 Baureihe
1
7
