mit Blaze-Winkel-Struktur von Shimadzu verwendet. Es hat 1300 Linien/mm und sorgt für die hohe
Auflösung und das geringe Streulicht für den Monochromator.
Wird das Licht vom Monochromator ausgestrahlt, wird Licht größerer Ordnung durch den Filter (F)
zurückgehalten. Danach wird das Licht durch die Spiegel (M3 bis 5) reflektiert und der Trennspiegel
(CH) spaltet den Strahl für Proben- und Referenzmessungen auf. Nachdem jeder Strahl durch jede
Zelle gedrungen ist, treffen zwei Strahlen auf den Detektor (Photomultiplier (PMT)).
Der positionsbezogene Zusammenhang zwischen den Zellenhaltern und den Strahlen wird in
Abb.7-17
gezeigt.
Das Bild des Ausgangsspalts S2 erscheint in der Nähe des zentralen Punkts bei einer optischen
Weglänge von 10 mm von der Zelle im Probenraum. Tabelle 7.8 zeigt die Maße der Abschnitte
(Näherung) des Strahls auf der Bildebene.
Verwenden Sie bei Mikrozellen nach Möglichkeit schwarz maskierte Zellen, da sie nur wenig vom
Streulicht beeinflusst werden.
Siehe
"7.5 Liste der

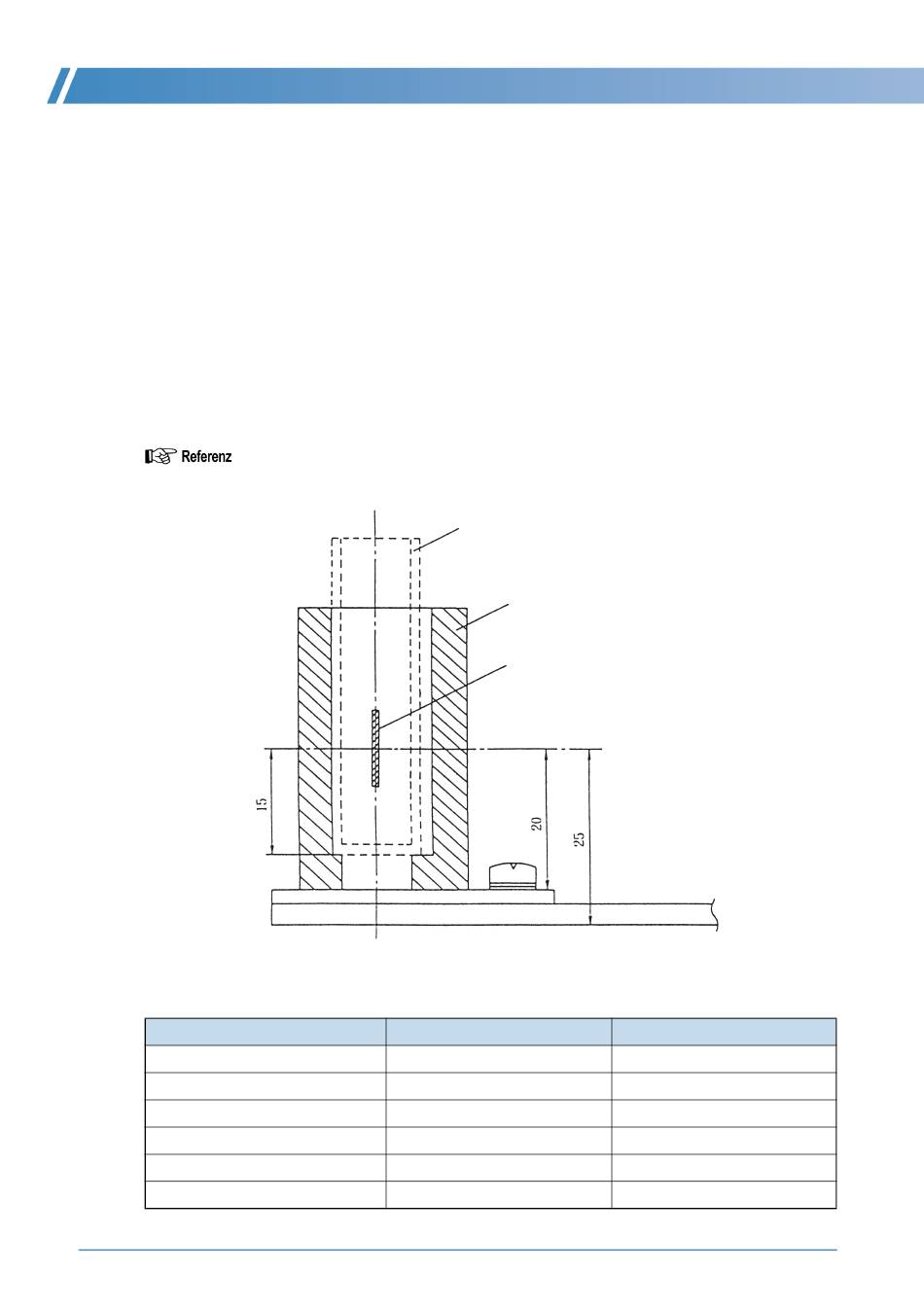

Abb.7-17 Relative Position von Zellenhalter (Zelle) und Lichtstrahl "UV-2600/2700"
Tabelle 7-8 Tabelle der Abschnittsmaße des Messstrahls nach Breite des Eintrittsspalts
Spalt (nm)
5,0
2,0
1,0
0,5/0,2/0,1
5,0 L (Spalt für geringes Streulicht)
2,0 L (Spalt für geringes Streulicht)
146
UV-2600/2700 Baureihe
Zellen".
Zelle
Strahlbreite (nm)
3,5
1,5
0,8
max. 0,4
3,5
1,5
Zellenhalter
Lichtstrahl
Strahlhöhe (mm)
12
12
12
12
9
9
