7 Referenz
7.4.2
Elektrisches System

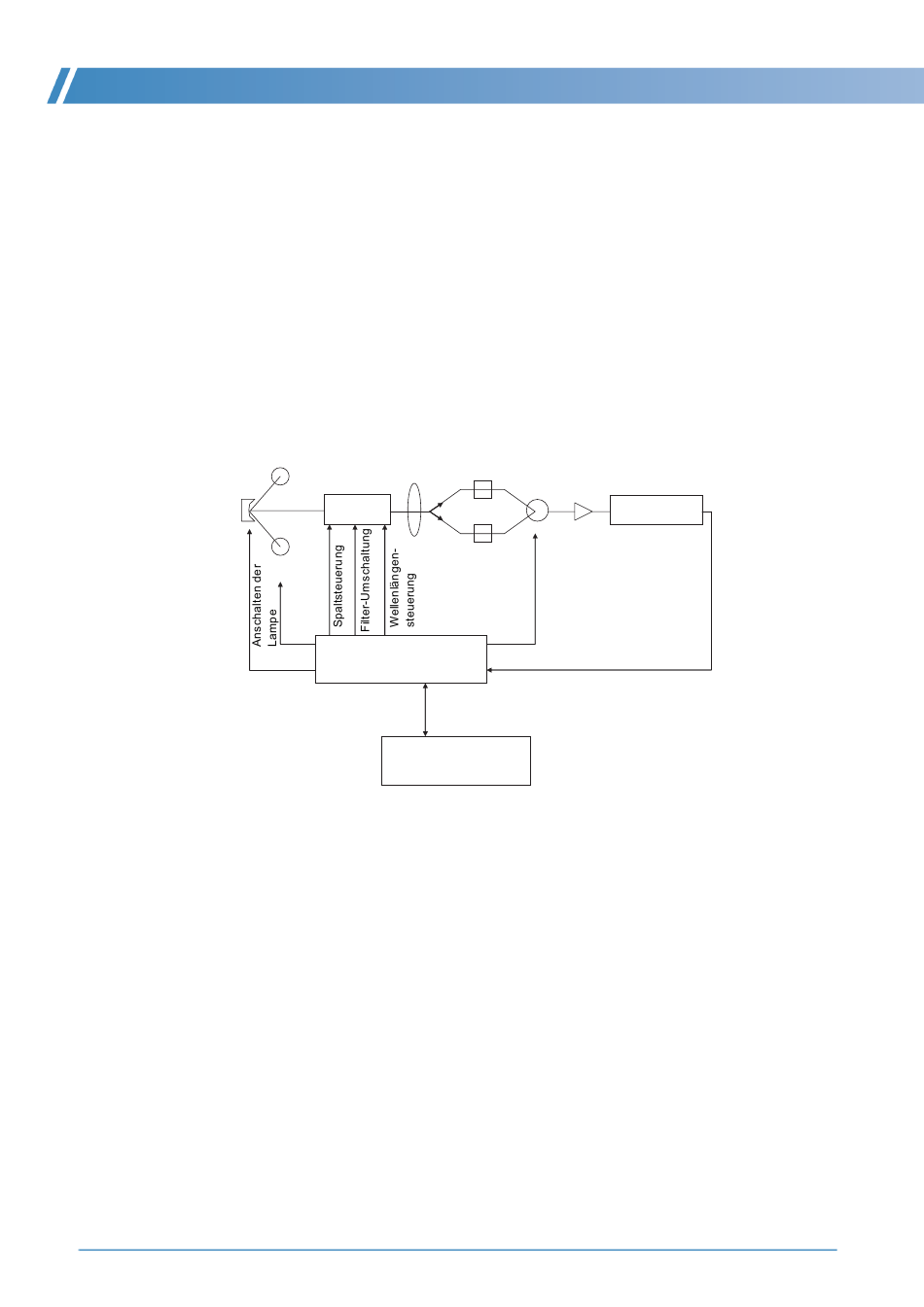

Eine schematische Darstellung des elektrischen Systems im UV-2600/2700 finden Sie in Abb.7-19.
Das Herz der Gerätesteuerung bildet ein Mikrocomputer (CPU), der die Lampen, die Umschaltung
der Lampen und des Filters, Wellenlängensteuerung, den Spalt, die optische Weglänge, die
Werteinstellungen, die USB-Schnittstelle usw. steuert.
Nachdem der Strahl den Monochromator durchdrungen hat, spaltet der Sektorspiegel den Strahl in
den Proben- und Referenzstrahl auf. Danach treffen die beiden Strahlen auf den Detektor
(Photodioden) und der Vorverstärker wandelt diese in Spannung um. Das Signal wird dann an einen
Analog/Digital-Wandler geführt und schließlich von der CPU gelesen.
Bei der Energiemessung (im Modus "Spectrum") wird nur das Signal des Probenstrahls gelesen. In
diesem Fall hat die Umschaltung zwischen Proben- und Referenzseite den Status [Normal]. Beim
Status [Reverse] (Invers) wird nur das Signal des Referenzstrahls gelesen.
Umschaltung der Lampe
148
UV-2600/2700 Baureihe
WI
Sektorspiegel
Referenzzelle
Monochromator
D2
CPU
USB I/F
Personal-Computer
Abb.7-19 Elektrisches System
Detektor
A-D-Wandler
Vorverstärker
Probenzelle
Verstärkungseinstellung
