Einzel- und Doppelmonochromator
Bei einer Einzelmonochromator-Konfiguration gibt es nur einen Monochromator, bei der
Doppelmonochromator-Konfiguration sind zwei hintereinander geschaltet. Das heißt also, dass eine
parallele Anordnung von zwei Monochromatoren, wie sie bei 2-Wellenlängen-Spektrophotometern
vorkommt, nicht als Doppelmonochromator bezeichnet wird.
Der Doppelmonochromator streut das monochrome Licht aus dem ersten Monochromator im zweiten
ein weiteres Mal. Dadurch wird das Streulicht stark verringert und eine Kalibrationskurve von guter
Linearität erzeugt, obwohl der Absorptionswert hoch wird, und die Analyse von Proben mit einem
breiten Konzentrationsbereich ermöglicht.
144
UV-2600/2700 Baureihe

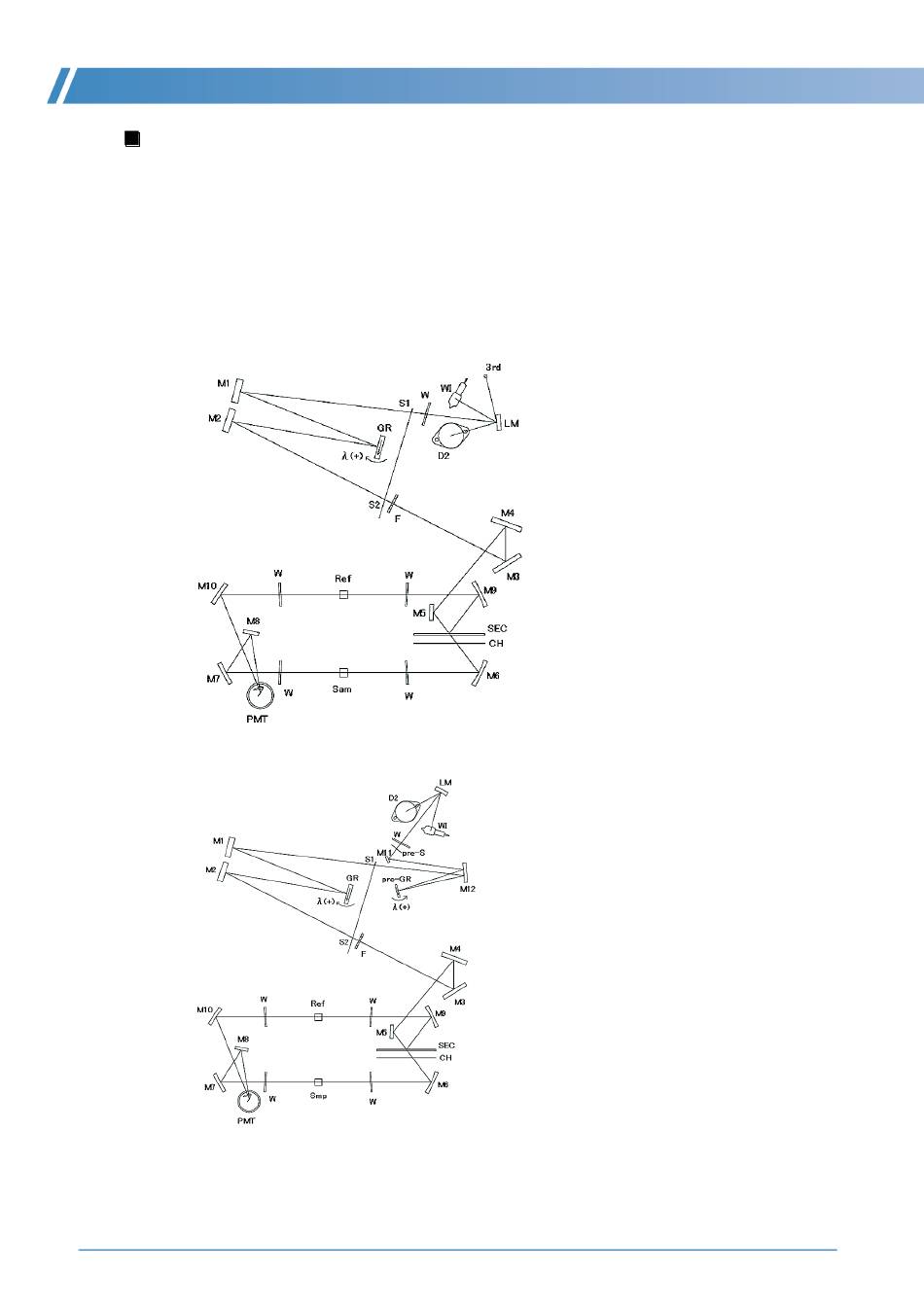

Abb.7-14 Einzelmonochromator-Konfiguration (UV-2600-Serie)
Abb.7-15 Doppelmonochromator-Konfiguration (UV-2700-Serie)
WI:
Halogen-Lampe
D2:
Deuterium-Lampe
LM:
Spiegel für den Wechsel der
Lampe
W:
Fenster
S1-2:
Spalt
M1-10: Spiegel
GR:
Gitter
F:
Filter
CH:
Trennspiegel
SEC:
Sektorspiegel
Sam:
Zelle der Probenseite
Ref:
Zelle der Referenzseite
PMT:
Photomultiplier
WI:
Halogen-Lampe
D2:
Deuterium-Lampe
LM:
Spiegel für den Wechsel der
Lampe
W:
Fenster
pre-S:
Spalt
pre-GR: Gitter
S1-2:
Spalt
M1-12: Spiegel
GR:
Gitter
F:
Filter
CH:
Trennspiegel
SEC:
Sektorspiegel
Sam:
Zelle der Probenseite
Ref:
Zelle der Referenzseite
PMT:
Photomultiplier
