lnbetriebnahme
des Bolzenschweißers
l
I
l
I
I
l
l
l
l
1
I
I

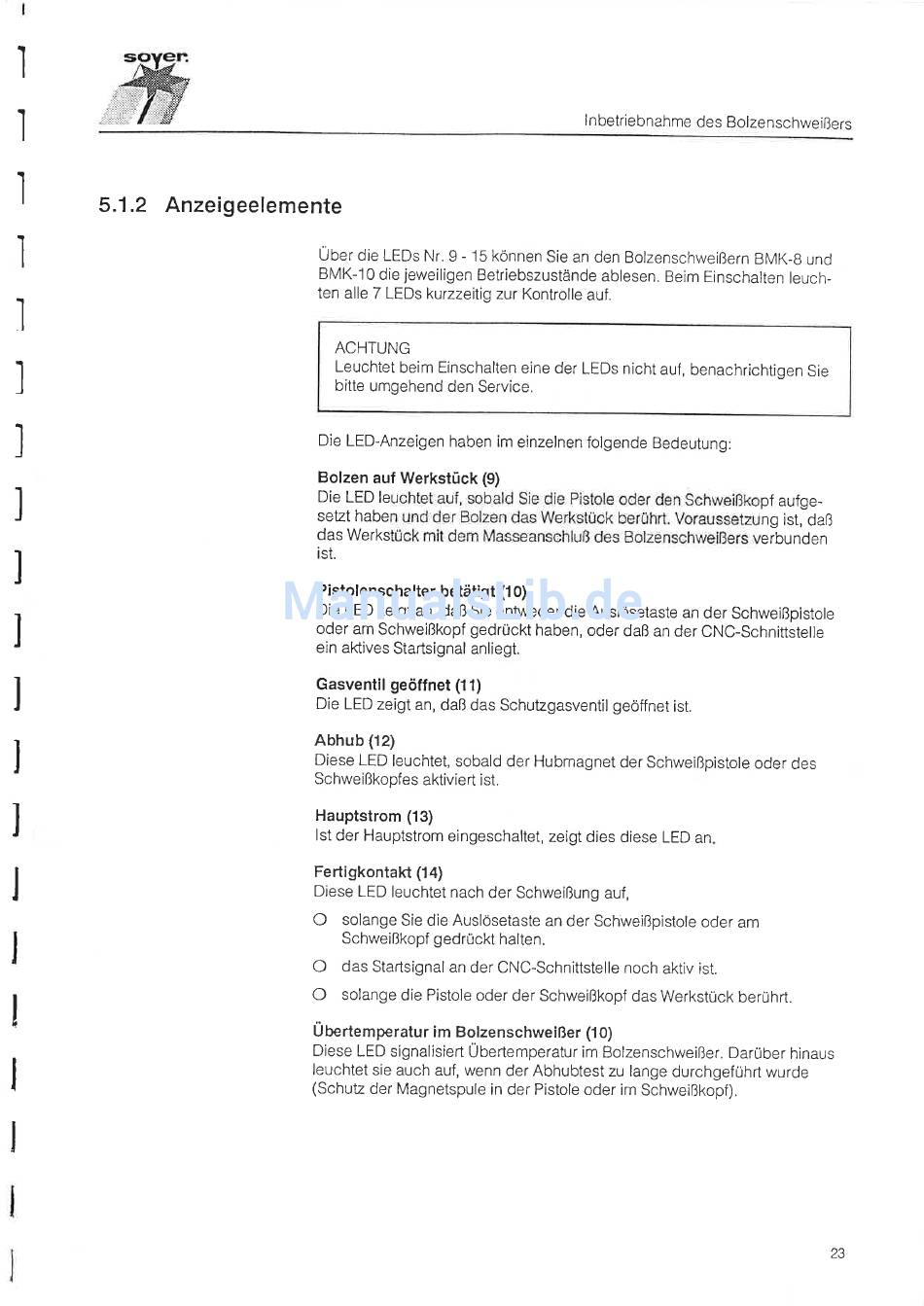

5.1.2
Anzeigeelemente
Über die LEDs
Nr.9 -
15
können
sie
an den Bolzenschweißern BMK-B
und
BMK-10 die
jeweiligen Betriebszustände ablesen. Beim Einschalten leuch-
ten alle 7 LEDs kurzzeitig zur Kontrolle
auf.
ACHTUNG
Leuchtet
beim Einschalten eine der LEDs nicht
auf
,
benachrichtigen sie
bitte umgehend den Service.
Die LED-Anzeigen haben im einzelnen
folgende Bedeutung:
Bolzen auf Werkstück
(9)
Die
LED
le
pf aufge-
setzt
habe
ng ist,
daß
das
Werks
erbunden
ist.
Pistolenschalter betätigt
(1
0)
Die
LED
zeigt an,
daß
sie entweder die Auslösetaste an der schweißpistole
oder am schweißkopf gedrückt haben, oder daß
an
der cNC-schnittstelle
ein aktives Startsignal anliegt.
Gasventil geöffnet
(1
1)
Die
LED
zeigt an,
daß
das Schutzgasventil geöffnet
ist.
Abhub
(12)
Diese LED leuchtet,
sobald der Hubmagnet der schweißpistole oder des
Schweißkopfes aktiviert
ist.
Hauptstrom
(13)
lst
der Hauptstrom eingeschaltet, zeigt dies diese
LED an
Fertigkontakt
(14)
Diese LED leuchtet nach
der Schweißung
auf,
O
solange
Sie
die Auslösetaste
an
der Schweißpistole oder am
Schweißkopf
gedrückt halten.
O
das Startsignal an der CNO-Schnittstelle noch aktiv
ist.
O
solange
die Pistole oder der Schweißkopf das Werkstück berührt.
Übertemperatur im Bolzenschweißer
(1
0)
Diese
LED
signalisiert Übertemperatur im Bolzenschweißer. Darüber
hinaus
leuchtet sie auch auf, wenn der Abhubtest zu lange durchgeführt wurde
(Schutz der Magnetspule in der Pistole oder im Schweißkopf).
¿.)
