Anhang B
-
Einstellung der Bolzenschweißpistolen
l\Z
1

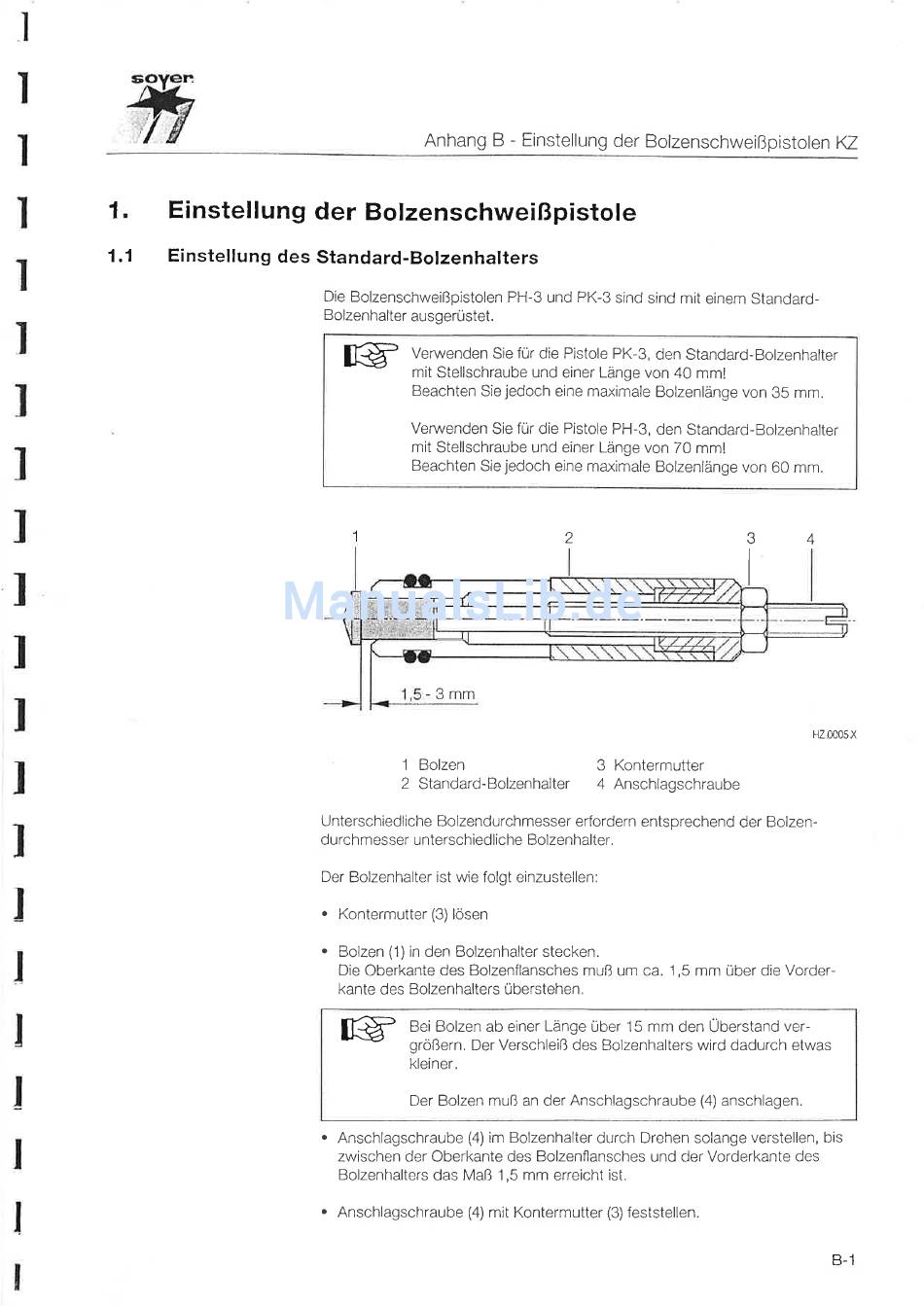

Einstellung der Bolzenschweißpistole
1.1
EinstellungdesStandard-Bolzenhalters
Die
Bolzenschweißpistolen PH-3 und PK-3 sind sind mit einem Standard-
Bolzenhalter ausgerüstet.
2
o
4
-3mm
HZ 0C05 X
1
Bolzen
3
Kontermutter
2
Standard-Bolzenhalter
4Anschlagschraube
Unterschiedliche Bolzendurchmesser erfordern entsprechend
der Bolzen-
durchmesser unterschiedliche
Bolzenhalter.
Der
Bolzenhalter ist wie folgt
einzustellen:
.
Kontermutter
(3)
lösen
.
Bolzen
(1) in
den Bolzenhalter stecken.
Die
Oberkante
des Bolzenflansches
muß
um
ca. 1,5 mm über die Vorder-
kante des Bolzenhalters überstehen.
rg
Bei
Bolzen ab
eìner
Länge über 15 mm den Uberstand ver-
größern.
Der Verschleiß
des Bolzenhalters
wird dadurch etwas
kleíner.
Der Bolzen
muß an
der Anschlagschraube
(4)
anschlagen.
.
Anschlagschraube
(4)
im Bolzenhalter
durch Drehen solange verstellen,
bis
zwischen der Oberkante des Bolzenflansches und der Vorderkante des
Bolzenhalters
das Maß
1,5
mm erreicht
ist,
rg
Verwenden
Sie für
die Pistole PK-3, den Standard-Bolzenhalter
mit Stellschraube und
einer Länge
von
40 mml
Beachten
Sie
jedoch
eine
maximale Bolzenlänge von
35
mm.
Ven¡¿enden
Sie für
die
Pistole
PH-3, den Standard-Bolzenhalter
mit Stellschraube und
einer Länge
von
70 mml
Beachten
Sie
jedoch
eine maxrmale
Bolzenlänge
von 60
mm.
1
.
Anschlagschraube
(4)
mit Kontermutter (3)feststellen.
B-1
