5.1.2

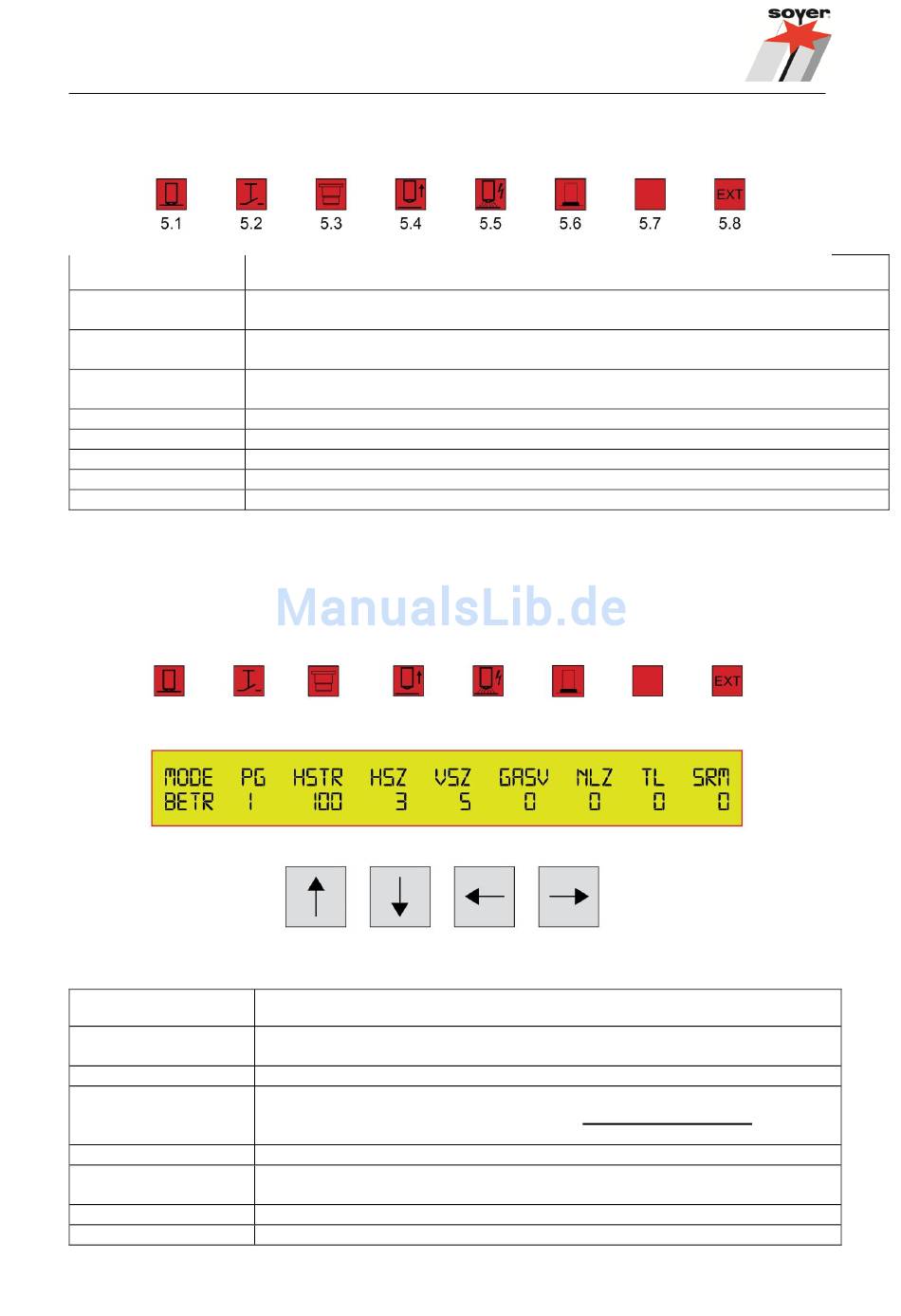

Anzeigeelemente (LED-Anzeigen)
LED
5.1 LED „BAW"
5.2 LED "Auslösung"
5.3 LED "Gasventil"
5.4 LED "Abhub"
5.5 LED "Zündung"
5.6 LED "FK"
5.7
5.8 LED "Extern"
5.1.3
Beschreibung Display
Eine Parameterbezeichnung wird blinkend dargestellt, um anzuzeigen, dass dessen Wert durch die
Tastatur verändert werden kann.
Beschreibung der Betriebsparameter (MODE)
Parameter
BETR
VSTR
HUB
GAS
MESS*(Option)
Elektrodenschweissen
Wigschweissen
Beschreibung
Bolzen auf Werkstück. LED leuchtet, sobald der Bolzen das Werkstück berührt, falls
dieses an den Massepol des Bolzenschweißers angeschlossen ist.
LED leuchtet bei Betätigung der Auslösetaste an der Pistole oder bei aktivem
Startsignal an der externen Schnittstelle.
LED leuchtet, wenn das Gasventil geöffnet ist.
LED leuchtet, sobald der Hubmagnet der Pistole aktiv ist.
LED leuchtet, wenn der Hauptstrom an ist.
LED leuchtet, nach Beendigung der Schweißung.
KEINE FUNKTION
LED leuchtet mit OPTION Schlüsselschalter.
Beschreibung
Betrieb. Standardeinstellung für normalen Schweißbetrieb. Die Parameter
der Programme können nur in diesem Mode verändert werden.
Vorstromtest
Abhubtest. Ermöglicht es, den Hubmagneten der Pistole / des Kopfes
einzuschalten, um damit die Einstellungen ohne Schweißbetrieb zu
kontrollieren.
Gastest
Der Betriebsmode "MESS" ermöglicht, die Sollwerte für ein
Schweißprogramm zu ermitteln (siehe Beschreibung der Qualitätskontrolle).
25
