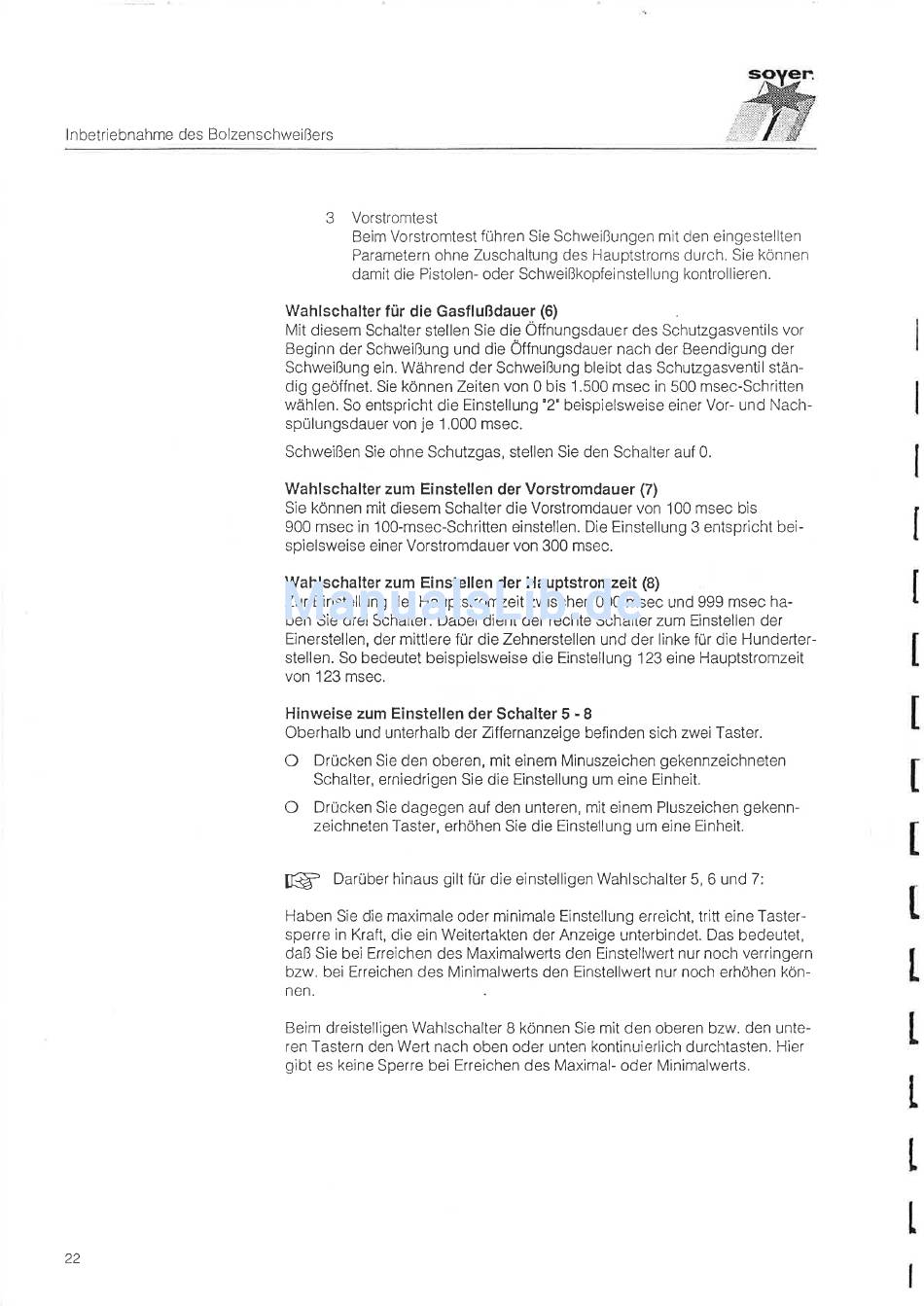

lnbetriebnahme des Bolzenschweißers
3
Vorstromtest
Beim
Vorstromtest führen
Sie
Schweißungen mit den eingestellten
Parametern ohne
Zuschaltung des Hauptstroms durch.
Sie
können
damit
die Pistolen- oder Schweißkopfeinstellung kontrollieren.
Wahlschalter für die Gasflußdauer
(6)
Mit
diesem Schalter stellen
Sie
die Öffnungsdauer des Schutzgasventils vor
Beginn der Schweißung und die Offnungsdauer nach der Beendigung der
Schweißung
ein.
Während der Schweißung bleibt das Schutzgasventil stän-
dig geöffnet.
Sie
können ZeiIen
von
0
bis
1.500
msec in 500 msec-Schritten
wählen.
So
entspricht
die Einstellung"2' beispielsweise einer Vor- und Nach-
spülungsdauer von
je
1.000 msec.
Schweißen
Sìe
ohne
Schutzgas, stellen
Sie
den Schalter
auf
0.
Wahlschalter zum EÍnstellen der Vorstromdauer
(7)
Sie können mit diesem Schalter die Vorstromdauer
von
100
msec
bis
900
msec in 1O0-msec-Schritten einstellen.
Die
Einstellung 3
entspricht bei-
spielsweise
einer
Vorstromdauer von 300 msec.
Wahlschalter zum Einstellen der Hauptstromzeit
(8)
Zur Einstellung
der Hauptstromzeit zwischen 000 msec und 999 msec ha-
ben Sie drei Schalter. Dabei dient der rechte Schalter zum Einstellen der
Einerstellen, der mittlere für die Zehnerstellen und
der linke für die Hunderter-
stellen.
So
bedeutet
beispielsweise die Einstellung
'123
eine Hauptstromzeit
von 123
msec.
Hinweise zum Einstellen der Schalter 5
-
B
Oberhalb und unterhalb der Zffernanzeige befinden sich zwei
Taster.
O
Drücken
Sie
den oberen, mit einem Minuszeichen gekennzeichneten
Schalter,
erniedrigen
Sie
die Einstellung
um
eine
Einheit,
O
Drücken
Sie
dagegen auf den unteren, mit einem Pluszeichen gekenn-
zeichneten Taster, erhöhen Sie
die Einstellung um eine
Einhejt.
[g
Darüber hinaus gilt für
die einstelligen Wahlschalter 5, 6 und
7:
Haben
Sie
die maximale
oder minimale Einstellung erreicht, tritt eine Taster-
sperre in Kraft, die ein Weitertakten der Anzeige unterbindet. Das bedeutet,
daß
Sie bei Erreichen
des Maximalwerts den Einstellwert
nur
noch verringern
bzw. bei
Erreìchen
des Minlmalwerts den Einstellwert nur noch erhöhen
kön-
nen.
Beim dreistelligen Wahlschalter
B
können
Sie
mit
den oberen bzw. den unle-
ren
Tastern
den
Wert
nach oben oder unten kontinuierlich durchtasten.
Hier
gibt
es keine Sperre
bei Erreichen des Maximal- oder
lvlinimalwerts.
