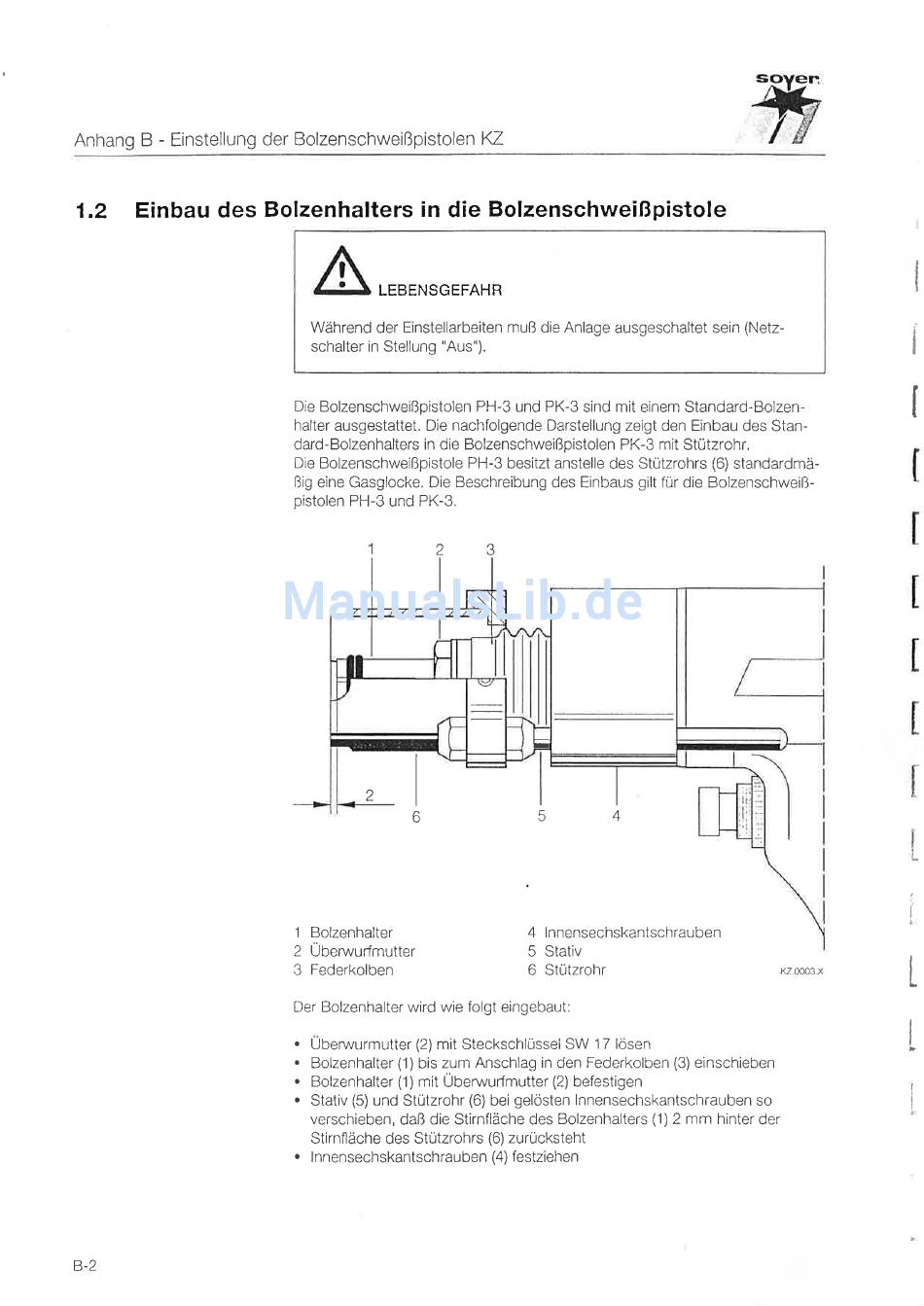

Anhang B
-
Einstellung der Bolzenschweißpistolen KZ
1.2
Einbau des Bolzenhalters
in die Bolzenschweißpistole
LEBENSGEFAHR
Während der
Einstellarbeiten muß die
Anlage ausgeschaltet sein
(Netz-
schalter
in
Stellung
"Aus").
Die
Bolzenschweißpistolen PH-3 und PK-3 sind mit
einem
Standard-Bolzen-
halter
ausgestattet.
Die
nachfolgende
Darstellung
zeigt den Einbau des Stan-
dard-Bolzenhalters
in
die Bolzenschweißpistolen PK-3
mit
Stützrohr.
Die
Bolzenschweißpistole PH-3 besitzt
anstelle
des Stützrohrs
(6)
standardmä-
ßìg
eine
Gasglocke.
Die
Beschreibung des
Einbaus gilt fur
die Bolzenschweiß-
pistolen PH-3 und
PK-3.
¿J
6
E
J
4
2
1
Bolzenhalter
2
Überwurfmutter
3
Federkolben
4
lnnensechskantschrauben
5
Stativ
6
Stützrohr
I
I
KZ 0C03
X
L
I
Der Bolzenhalter
wird wie folgt
eingebaut:
.
Uberwurmutter
(2)
mit Steckschlüssel SW
17 lösen
.
Bolzenhalter
(1)bis zum Anschlag
in
den Federkolben (3)einschieben
.
Bolzenhalter
(1)
mit Überwurfmutter
(2)
befestigen
.
Stativ
(5)
und Stützrohr
(6)
bei
gelösten lnnensechskantschrauben
so
verschieben,
daß
die Stirnfläche des Bolzenhalters
(1)
2
mm
hinter
der
Stirnfläche des Stützrohrs
(6)
zurücksteht
.
lnnensechskantschrauben
(4)
festziehen
\N
+
ìL
,Ê
B-2
