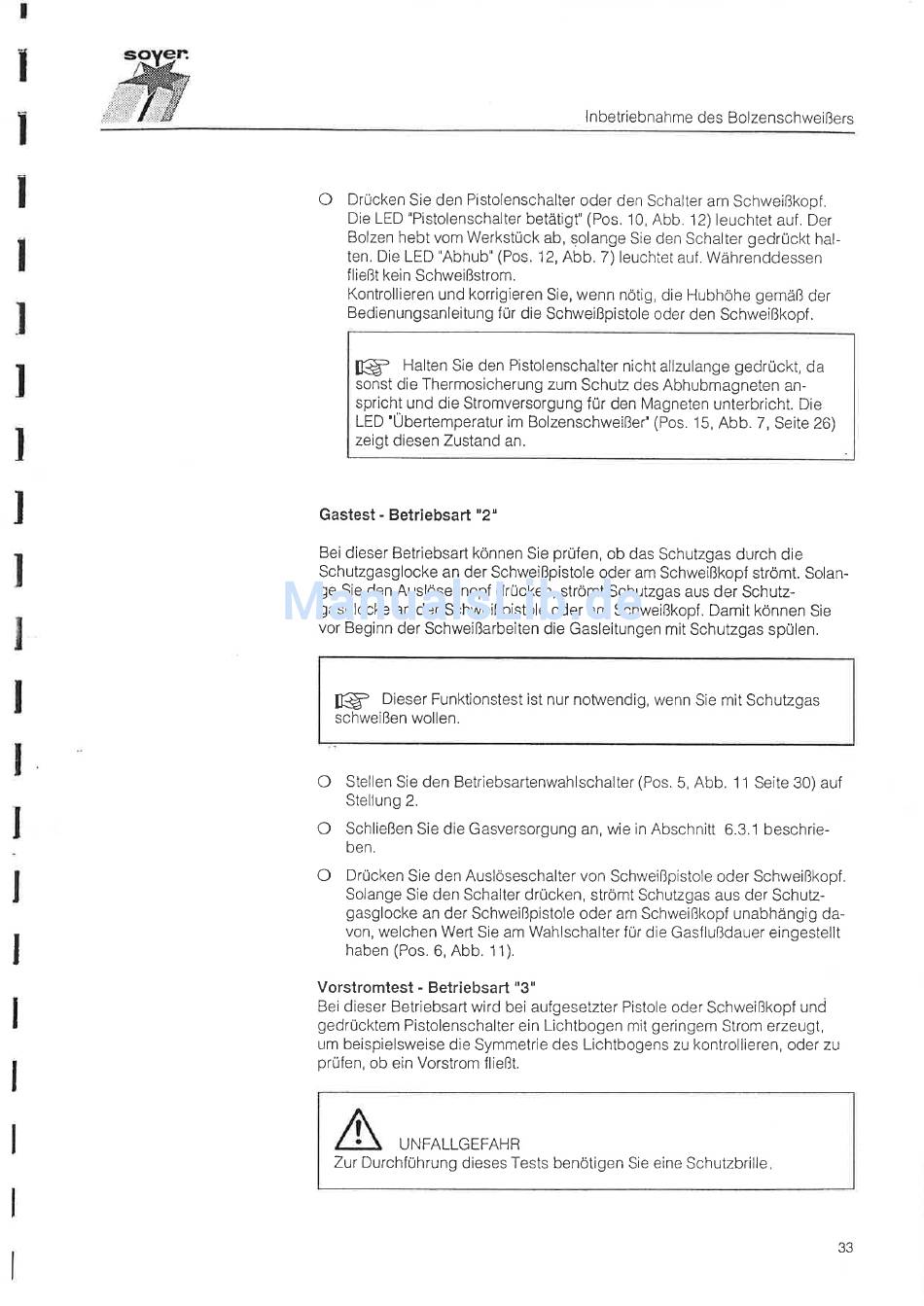

lnbetriebnahme des Bolzenschweißers
O
Drücken Sie
den Pistolenschalter oder den Schalter am Schweißkopf.
Die
LED
"Pistolenschalter betätigt"
(Pos.
10,
Abb.
12)
leuchtet
auf .
Der
Bolzen
hebt vom Werkstück ab, solange
Sie
den
Schalter
gedrückt
hal-
ten. Die
LED
'Abhub'(Pos.
12,
Abb. 7) leuchiet
auf Währenddessen
f
ließt
kein Schweißstrom.
Kontrollieren und korrigieren
Sie,
wenn nötig, die Hubhöhe gemäß der
Bedienungsanleitung für die Schweißpistole oder den Schweißkopf
.
Ug
Halten Sie
den Pistolenschalter nicht allzulange gedrückt, da
sonst die
Thermosicherung zum Schutz des Abhubmagneten
an-
spricht und die Stromversorgung für den Magneten unterbricht.
Die
LED'Übertemperatur im Bolzenschweißer'(Pos.
15,
Abb.
7, Seite
26)
zeigt diesen Zustand
an.
Gastest -
Betriebsart "2"
Bei dieser
Betriebsart können Sie prüfen, ob das Schutzgas durch die
Schutzgasglocke an der Schweißpistole oder am Schweißkopf strömt. Solan-
ge
Sie
den
Auslöseknopf drücken, strömt Schutzgas aus der Schutz-
gasglocke an der Schweißpistole oder am
Schweißkopf
.
Damit
können
Sie
vor Beginn der Schweißarbeiten die Gasleitungen mit Schutzgas spülen,
rg
schwe
Dieser Funktionstest ist nur
notwendig, wenn Sie mit Schutzgas
ißen
wollen.
O
Stellen Sie
den Betriebsartenwahlschalter
(Pos. 5,
Abb.
11
Seite
30) auf
Stellung
2.
O
Schließen Sie
die Gasversorgung an, wie in
Abschnitt
6.3.1
beschrie-
ben.
O
Drücken Sie den
Auslöseschalter von Schweißpistole oder Schweißkopf.
Solange Sie
den Schalter drücken, strömt Schutzgas aus der Schutz-
gasglocke an der Schweißpistole oder
am
Schweißkopf
unabhängig da-
von,
welchen Wert
Sie
am
Wahlschalter
f
ür
dìe Gasflußdauer
eingestellt
haben (Pos.
6,
Abb.
1
1).
Vorstromtest - Betriebsart "3"
Bei
dieser Betriebsart wird bei aufgesetzter Pistole oder Schweißkopf und
gedrücktem Pistolenschalter ein Lichtbogen mit geringem Strom erzeugt,
um
beispielsweise die Symmetrie des Lichtbogens zu kontrollieren, oder zu
prüfen,
ob ein Vorstrom
fließt.
UNFALLGEFAHR
Zur
Durchführung dieses Tests benötigen
Sie
eine Schutzbrille
JJ
