Soyer BMK-12W Kurzanleitung

Bolzenschweißer
Vorschau ausblenden Andere Handbücher für BMK-12W:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Reihe Praxiswissen Bolzenschweißen
Kurzanleitung Bolzenschweißer BMK-12W
Diese Kurzanleitung sollte immer am Arbeitsplatz verfügbar sein

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Soyer BMK-12W

Inhaltszusammenfassung für Soyer BMK-12W

  • Seite 1 Reihe Praxiswissen Bolzenschweißen Kurzanleitung Bolzenschweißer BMK-12W Diese Kurzanleitung sollte immer am Arbeitsplatz verfügbar sein...
  • Seite 2 Korrekturen sind nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. Erfolgreiches Arbeiten mit Ihrem Bolzenschweißgerät BMK-12W wünscht Ihnen das Team der Heinz Soyer Bolzenschweißtechnik GmbH. Ausgabedatum: 01.09.2008 Überarbeitet: Print: 03. Sep. 2008 © Heinz Soyer Bolzenschweißtechnik GmbH 2008 • All rights reserved Heinz Soyer Bolzenschweißtechnik GmbH...

  • Seite 3: Inhaltsverzeichnis

    Praxiswissen Bolzenschweißen: BMK-12W Inhaltsangabe Front- und Rückansicht des Geräts ________________________________ 4 Anleitung zur Schnellinbetriebnahme der Einzelkomponenten__________ 6 2.1. Inbetriebnahme des Schweißgerätes _________________________________ 6 2.2. Hinweis zu den Betriebsarten / Parameter _____________________________ 9 2.3. Hinweis zum Standard-Bolzenhalter_________________________________ 11 2.4. Grundeinstellung des Bolzenhalters mit Stellschraube _________________ 12 2.5.

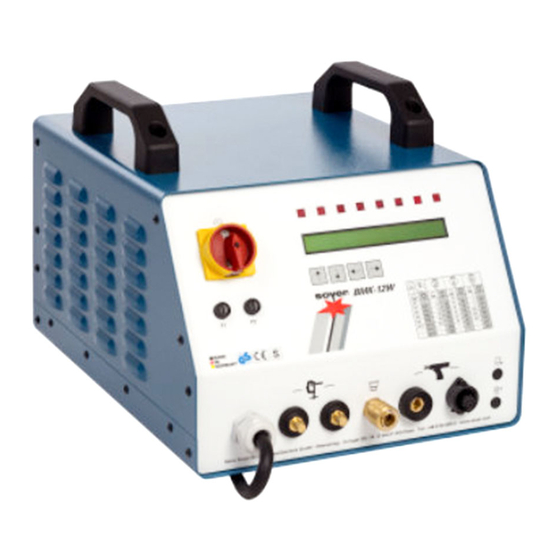

  • Seite 4: Front- Und Rückansicht Des Geräts

    Praxiswissen Bolzenschweißen: BMK-12W 1. Front- und Rückansicht des Geräts Frontansicht BMK-8U / BMK-12 W (Abbildung BMK-12W entspricht auch BMK-8U) • Sicherungselement F1 • Hauptschalter (Gerät einschalten) •Sicherungselement F2 • LCD-Display • LED-Anzeigen zur Funktionskontrolle • Funktionstasten zur Einstellung der Schweißparameter (Option) •...
  • Seite 5 Praxiswissen Bolzenschweißen: BMK-12W 20/21 Rückansicht BMK-8U / BMK-12 W 15polige Anschlussbuchse Rüttler-Schnittstelle (OPTION) Die Rüttler-Schnittstelle dient zur Verbindung der Rüttlersteuerung mit dem Bolzenschweißgerät 9polige Anschlussbuchse CNC-Schnittstelle (OPTION) Die CNC-Schnittstelle dient zur Verbindung mit einer übergeordneten Steuerung zur Ansteuerung und Kontrolle des Bolzenschweißvorgangs.

  • Seite 6: Anleitung Zur Schnellinbetriebnahme Der Einzelkomponenten

    Anschlag fest anziehen (verriegeln). Auf festen Sitz der Anschlusskabel achten! Hinweis: Die optimale Lösung für die Aufstellung bietet Ihnen unser SOYER-Gerätewagen GW-1 oder GW-2 (Als Sonderzubehör erhältlich). Bei Bedarf Gasversorgung herstellen. Bei Bolzendurchmesser größer als Ø 6 mm empfehlen wir die Verwendung von Schutzgas zur Vermeidung der Porenbildung und Optimierung der Wulstbildung.
  • Seite 7 Praxiswissen Bolzenschweißen: BMK-12W Bei Bedarf Masseanschluss vorbereiten (Schutzbrille verwenden). Die Kontaktflächen für den Masseanschluss müssen metallisch blank sein. (Bei Bedarf schleifen Sie die Oberflächen blank.) Tipp: Sie verbessern die Übergangswiderstände, wenn beide Seiten der Gripzange Massekontakt haben. Massezwingen am Werkstück anklemmen. Verwenden Sie immer beide Massezwingen (Blaswirkung!).
  • Seite 8 Praxiswissen Bolzenschweißen: BMK-12W Bolzenschweißgerät am Netzschalter einschalten. Das Bolzenschweißgerät führt einen Selbsttest durch. Sicherheitshinweise beachten. Parameter entsprechend der Schweißaufgabe wählen. Seite - 8...

  • Seite 9: Hinweis Zu Den Betriebsarten / Parameter

    Praxiswissen Bolzenschweißen: BMK-12W 2.2. Hinweis zu den Betriebsarten / Parameter Durch das Drücken der Funktionstaste "Pfeil rechts" oder „Pfeil links“ (3 oder 4) ist die Anwahl der Parameter möglich. Nur eine blinkende Anzeige ist durch die Funktionstasten (1 oder 2) einstellbar.
  • Seite 10 Praxiswissen Bolzenschweißen: BMK-12W Erklärung der Anzeige „Parameter“: Hauptstromzeit • HSZEIT Die Hauptstromzeit ist der wichtigste Parameter für den Schweißbetrieb. • Durch Drücken der Funktionstasten "Pfeil auf" oder "Pfeil ab" können Sie den Wert für die Hauptstromzeit von 1 - 1000 ms in 1 ms-Schritten verändern.

  • Seite 11: Hinweis Zum Standard-Bolzenhalter

    Praxiswissen Bolzenschweißen: BMK-12W 2.3. Hinweis zum Standard-Bolzenhalter Hinweis: Der Standard-Bolzenhalter für den Betrieb mit Hubzündung, ist in den Größen M6, M8, M10 und M12 verfügbar. Für kleinere Größen verwenden Sie bitte den Sonderbolzenhalter (mit Stellschraube). • Der Bolzenhalter wird auf ein Adapterstück aufgeschraubt und kann in die Bolzenschweißpistolen...

  • Seite 12: Grundeinstellung Des Bolzenhalters Mit Stellschraube

    Praxiswissen Bolzenschweißen: BMK-12W 2.4. Grundeinstellung des Bolzenhalters mit Stellschraube • Der Bolzenhalter kann in die Bolzenschweißpistolen PH-3N, PK-3 und PK-0K eingebaut werden. • Unterschiedliche Bolzendurchmesser erfordern unterschiedliche Bolzenhalter. • Verwenden Sie für die Pistolen PH-3N und PK-3 den Bolzenhalter mit Stellschraube und einer Länge von 73 mm!

  • Seite 13: Inbetriebnahme Der Schweißpistole Ph-3N

    Praxiswissen Bolzenschweißen: BMK-12W 2.5. Inbetriebnahme der Schweißpistole PH-3N Hinweis: Die Bolzenschweißpistole PH-3N ist nur für Bolzen von M3 bis RD12 geeignet! Tipp: Die Bolzenschweißpistole PH-3N ist standardmäßig mit einer Schutzgasglocke ausgestattet. Wir empfehlen die Verwendung von Schutzgas zur Vermeidung der Porenbildung und Optimierung der Wulstbildung.
  • Seite 14 Praxiswissen Bolzenschweißen: BMK-12W Korrektur Bolzenüberstand Schweißbolzen bis zum Anschlag in den Bolzenhalter stecken. Die vier Innensechskantschrauben mit Inbusschlüssel GR: 3 lösen. Stativ soweit verschieben, bis der Entsprechende Bolzenüberstand von ca. 1,5 - 3mm erreicht ist. Innensechskantschrauben wieder fest anziehen. Kontrolle Bolzenüberstand =1,5 mm – 3mm Der Bolzen muss 1,5 -3mm über der Schutzgasglocke überstehen!
  • Seite 15 Praxiswissen Bolzenschweißen: BMK-12W Wählen Sie dazu am Bolzenschweißgerät die Betriebsart "Abhubtest" • Schweißpistole auf das Werkstück aufsetzen • Pistolenschalter betätigen. Der Bolzenhalter mit Bolzen hebt vom Werkstück ab. Durch Drehen der Einstellkappe an der Rückseite der Schweißpistole nach links oder rechts kann die entsprechende Hubhöhe eingestellt werden.

  • Seite 16: Hinweis Zum Schweißbetrieb Mit Keramikringen

    Praxiswissen Bolzenschweißen: BMK-12W 2.6. Hinweis zum Schweißbetrieb mit Keramikringen Die Bolzenschweißpistole PH-3N kann auch mit einem Keramikringhalter ausgestattet werden. Die Vorgehensweise entspricht dem Bolzenschweißen mit Schutzgas, jedoch muß vor jeder Schweißung die Schweißpistole zusätzlich mit einem Keramikring bestückt werden. • Verwenden Sie nur Keramikringe, die absolut trocken und ohne Beschädigung sind.
  • Seite 17 Praxiswissen Bolzenschweißen: BMK-12W Kontrolle Bolzenüberstand =1,5 mm – 3mm Der Bolzen muss 1,5 -3mm über dem Keramikring überstehen! Bolzenschweißgerät am Netzschalter einschalten. Sicherheitshinweise beachten. Einstellung / Überprüfung Hubhöhe Die Hubhöhe ist der Abstand, um den sich der Bolzen beim Schweißvorgang vom Werkstück abhebt und der zur Zündung des Lichtbogens erforderlich ist.
  • Seite 18 Praxiswissen Bolzenschweißen: BMK-12W Sind die Schweißparameter entsprechend dem Bolzendurchmesser eingestellt? Prüfen und bei Bedarf korrigieren. Pistole richtig aufsetzen, achten Sie auf einen 90° Winkel zum Werkstück. Achten Sie auf die gewählten Parameter. Lösen Sie den Schweißvorgang aus. (Auslöseschalter der Pistole betätigen) Halten Sie während des Schweißvorgangs die Pistole ruhig...

  • Seite 19: Inbetriebnahme Der Schweißpistole Pk-3

    Praxiswissen Bolzenschweißen: BMK-12W 2.7. Inbetriebnahme der Schweißpistole PK-3 Hinweis: Die Bolzenschweißpistole PK-3 ist für Bolzen von M3 bis M10 geeignet! Hier wird der Einbau des Bolzenhalters mit Stellschraube gezeigt. Eintauchtiefe / Bolzenüberstand =1,5 mm – 3 mm. Kontrollieren und wenn nötig korrigieren. Mit Feststellmutter handfest fixieren.
  • Seite 20 Praxiswissen Bolzenschweißen: BMK-12W Korrektur Bolzenüberstand Schweißbolzen bis zum Anschlag in den Bolzenhalter stecken. Die vier Innensechskantschrauben mit Inbusschlüssel GR: 3 lösen. Stativ soweit verschieben, bis der entsprechende Bolzenüberstand von ca. 1,5 -3mm erreicht ist. Innensechskantschrauben wieder fest anziehen. Kontrolle Bolzenüberstand =1,5 mm – 3mm Der Bolzen muss 1,5 bis 3mm über der Schutzgasglocke überstehen!
  • Seite 21 Praxiswissen Bolzenschweißen: BMK-12W Einstellung / Überprüfung Hubhöhe Die Hubhöhe ist der Abstand, um den sich der Bolzen beim Schweißvorgang vom Werkstück abhebt und der zur Zündung des Lichtbogens erforderlich ist. Die Hubhöhe soll in etwa 2mm betragen. Wählen Sie dazu am Bolzenschweißgerät die Betriebsart "Abhubtest"...
  • Seite 22 Praxiswissen Bolzenschweißen: BMK-12W Pistole richtig aufsetzen, achten Sie auf einen 90° Winkel zum Werkstück. Achten Sie auf die gewählten Parameter. Lösen Sie den Schweißvorgang aus. (Auslöseschalter der Pistole betätigen) Halten Sie während des Schweißvorgangs die Pistole ruhig und ziehen Sie die Pistole erst nach Beendigung des Schweißvorgangs senkrecht vom aufgeschweißten Bolzen ab.

  • Seite 23: Inbetriebnahme Der Schweißpistole Pk-0K

    Praxiswissen Bolzenschweißen: BMK-12W 2.8. Inbetriebnahme der Schweißpistole PK-0K Hinweis: Die Bolzenschweißpistole PK-0K ist nur für Bolzen von M3-bis M8 geeignet! Verwenden Sie den „Bolzenhalter mit Stellschraube und einer Länge von 45mm. Aufgrund der kurzen Bauform der Schweißpistole PK-0K, ist die Anschlagschraube der Bolzenhalter entsprechend zu kürzen.
  • Seite 24 Praxiswissen Bolzenschweißen: BMK-12W Überwurfmutter mit Steckschlüssel SW 14 handfest Anziehen Bei zu großen Außenduchmessers des Steckschlüssel ist die Schutzgasglocke noch abzuschrauben. Kontrolle Bolzenüberstand =1,5 mm – 3mm Der Bolzen muss 1,5 bis 2mm über dem Stützrohr überstehen! Bolzenschweißgerät am Netzschalter einschalten.
  • Seite 25 Praxiswissen Bolzenschweißen: BMK-12W Einstellung / Überprüfung Hubhöhe Die Hubhöhe ist der Abstand, um den sich der Bolzen beim Schweißvorgang vom Werkstück abhebt und der zur Zündung des Lichtbogens erforderlich ist. Die Hubhöhe soll in etwa 2mm betragen. Wählen Sie dazu am Bolzenschweißgerät die Betriebsart "Abhubtest"...

  • Seite 26: Schweißparameter

    Schweißergebnisse in hohem Maße. Die Parameter sind von der Bolzengröße und der Materialeigenschaft abhängig. Bei den in den Tabellen angegebenen Werten handelt es sich um Richtwerte, die ausschließlich für die von der Firma Heinz Soyer Bolzenschweißtechnik GmbH gelieferten Bolzen gelten. Sie können je nach Werkstückart, Werkstückdicke, Beschaffenheit der Werkstückoberfläche und den...

  • Seite 27: Wichtige Ersatz- Und Verschleißteile

    Praxiswissen Bolzenschweißen: BMK-12W 4. Wichtige Ersatz- und Verschleißteile Hier finden Sie eine Übersicht der wichtigsten Verschleißteile, aufgeteilt nach verwendeter Schweißpistole. 4.1. Verschleißteile für PH-3N Eine komplette Ersatzteilliste ist den entsprechenden Unterlagen zu entnehmen. Pos. Gewicht in Abbildung Artikel Nr. Menge...
  • Seite 28 Praxiswissen Bolzenschweißen: BMK-12W F01190 0,025 F01191 0,028 F01192 0,03 Standard-Bolzenhalter F01193 0,045 Stud holder Adapterstück F02123 0,025 Adapter piece M10 Schutzgasglocke Messing F02477 0,183 Gas shroud, brass SGL-2 F01160 0,033 F01163 0,033 F01167 0,034 F01171 0,034 Bolzenhalter 70mm F04995 Ø7,1mm...
  • Seite 29 Praxiswissen Bolzenschweißen: BMK-12W Bolzenschweißen mit Gewindebolzen und Keramikring Stud welding with threaded studs and ceramic ferrule Keramikringhalter F03768 0,013 Ceramic ferrule holder Keramikringhalter F03769 KR8-10 0,013 Ceramic ferrule holder Keramikringhalter F03770 KR12 0,018 Ceramic ferrule holder Stativgrundplatte für Keramikring von KR6 bis KR10...

  • Seite 30: Verschleißteile Für Pk-3

    Praxiswissen Bolzenschweißen: BMK-12W 4.2. Verschleißteile für PK-3 Eine komplette Ersatzteilliste ist den entsprechenden Unterlagen zu entnehmen. Pos. Gewicht Abbildung Artikel Nr. Menge Bezeichnung in kg Weight Illustration Order code Quantity Designation Ref. in k Stützrohr F01943 0,038 Support tube Ø30mm...

  • Seite 31: Verschleißteile Für Pk-0K

    Praxiswissen Bolzenschweißen: BMK-12W 4.3. Verschleißteile für PK-0K Eine komplette Ersatzteilliste ist den entsprechenden Unterlagen zu entnehmen. Pos. Gewicht Abbildung Artikel Nr. Menge Bezeichnung in kg Weight Illustration Ref. Order code Quantity Designation in k Stützrohr F04933 0,04 Support tube Überwurfmutter...

  • Seite 32: Hilfreiche Normen Und Unterlagen

    Praxiswissen Bolzenschweißen: BMK-12W 5. Hilfreiche Normen und Unterlagen Lichtbogenschweißen mit Hubzündung Merkblatt DVS 0902 Kondensatorentladungs - Bolzenschweißen mit Spitzenzündung Merkblatt DVS 0903 Hinweise für die Praxis – Lichtbogenbolzenschweißen Merkblatt DVS 0904 Bezug: DVS-Verlag GmbH, Düsseldorf, Tel: 0211/15 91 - 0 DIN EN ISO 13918 Bolzen und Keramikringe zum Bolzenschweißen...

  • Seite 33: Hilfreiche Tipps Für Die Praxis

    Praxiswissen Bolzenschweißen: BMK-12W 6. Hilfreiche Tipps für die Praxis Um möglichst materialschonend und effektiv mit dem Bolzenschweißer BMK-12W und der Schweißpistole zu arbeiten, empfehlen unsere Experten aus dem Hause Heinz Soyer Bolzenschweißtechnik GmbH folgende hilfreiche Tipps, welche sich in der Praxis bewährt haben: •...
  • Seite 34 Praxiswissen Bolzenschweißen: BMK-12W Mit Sicherheit die bessere Verbindung! Heinz Soyer Bolzenschweißtechnik GmbH Etterschlag Inninger Straße 14 D-82237 Wörthsee - Germany Tel.: ++49-(0) 81 53 / 8 85-0 Fax: ++49-(0) 81 53 / 80 30 Internet: www.soyer.de Zertifizierter Sicherheit geprüft E-Mail: info@soyer.de Schweißfachbetrieb...
