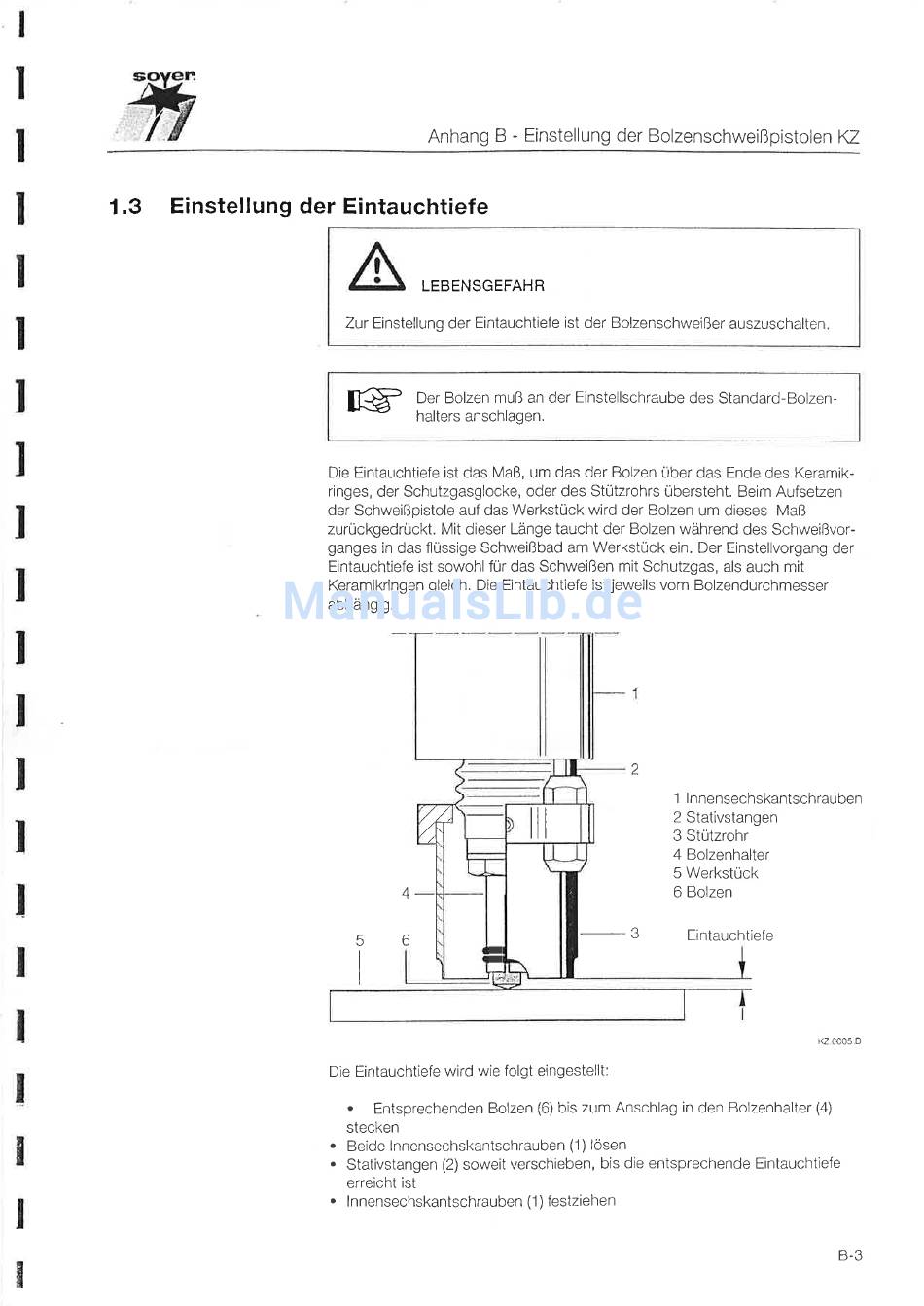

Einstellung der Bolzenschweißpistolen
l\Z
1.3
Einstellung der Eintauchtiefe
LEBENSGEFAHR
Zur
Einstellung
der
Eintauchtiefe
ist
der Bolzenschweißer auszuschalten
rg
Der Bolzen muß an
der Einstellschraube des Standard-Bolzen-
halters anschlagen.
Die
Eintauchtiefe
ist
das
Maß,
um das
der
Bolzen
über
das
Ende
des
Keramik-
ringes, der Schutzgasglocke, oder
des Stützrohrs übersteht.
Beim
Aufsetzen
der Schweißpistole
auf das
Werkstück
wird der Bolzen um
dieses
Maß
zurückgedrückt. Mit dieser
Länge
taucht der
Bolzen
während des Schweißvor-
ganges
in
das
flüssige
Schweißbad am Werkstück ein. Der Einstellvorgang der
Eintauchtiefe
ist
sowohl
für
das Schweißen
mit
Schutzgas,
als
auch mit
Keramikringen gleich.
Die
Eintauchtiefe
ist
jeweils
vom Bolzendurchmesser
abhängig.
1
lnnensechskantschrauben
2
Stativstangen
3 Stützrohr
4 Bolzenhalter
5
Werkstück
6
Bolzen
3
Eintauchtiefe
KZ CC05 D
Dìe Eintauchtiefe
wird
wie
folgt
eingestellt:
.
Entsprechenden
Bolzen
(6)
bis zum Anschlag
in
den Bolzenhalter
(4)
stecken
.
Beide lnnensechskantschrauben
(1)
lösen
.
Stativstangen
(2)
soweit verschieben, bis die entsprechende
Eintauchtiefe
erreicht
ist
.
lnnensechskantschrauben
(1)
festziehen
2
4
h
5
I
"/,/.
/N
ilt
I
I
r[::
