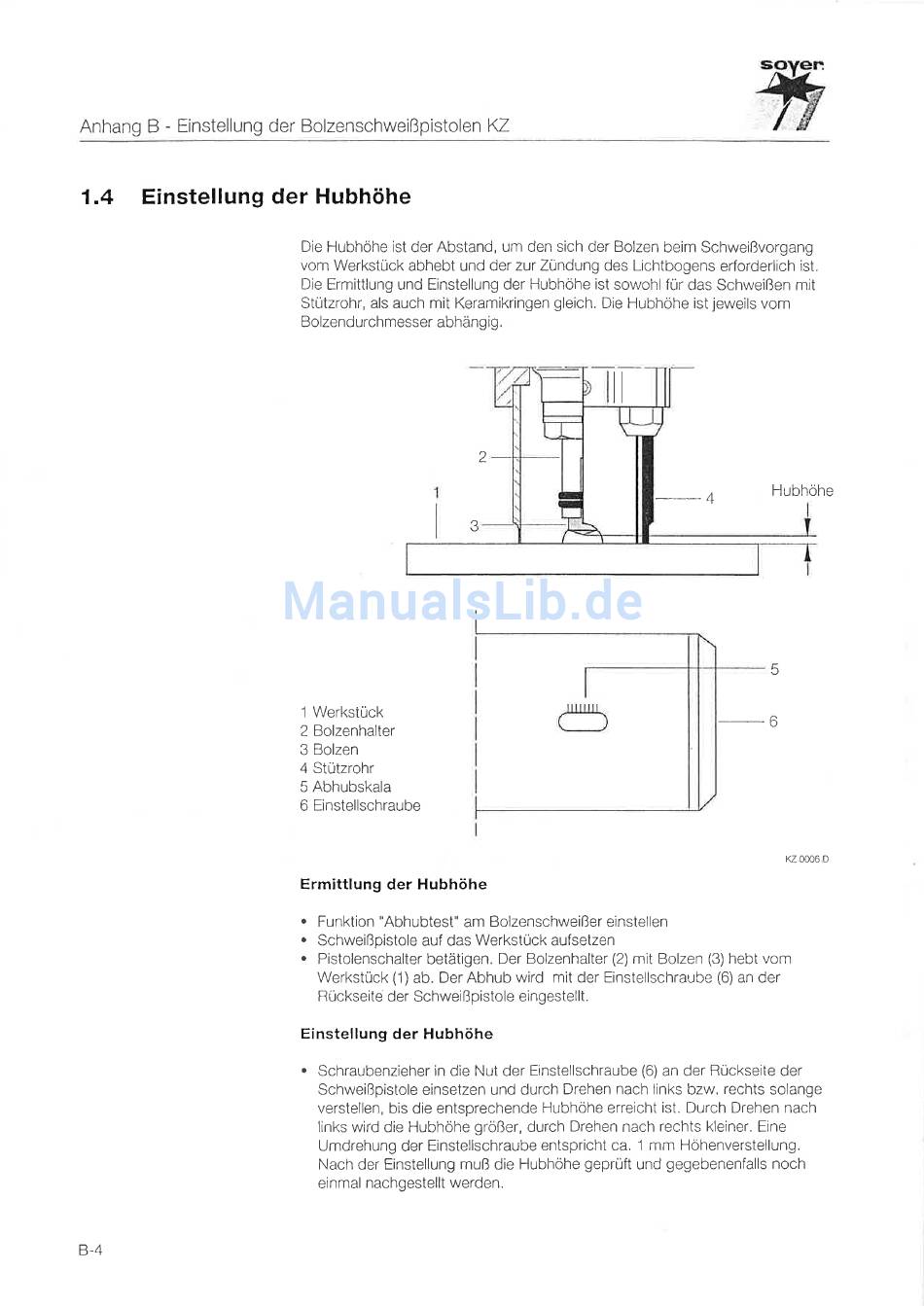

Anhang B
-
Einstellung der Bolzenschweißpistolen KZ
1.4
Einstellung der
Hubhöhe
1
Werkstück
2
Bolzenhalter
3
Bolzen
4 Stützrohr
5
Abhubskala
6
Einstellschraube
Die
Hubhöhe
ist
derAbstand, um
den
sich der
Bolzen
beim Schweißvorgang
vom Werkstück abhebt und
der zur
Zündung des Lichtbogens erforderlich
ist.
Die Ermittlung
und
Einstellung
der Hubhöhe
ist
sowohl für das Schweißen
mjt
Stützrohr,
als
auch mit
Keramikringen
gleich.
Die
Hubhöhe
ist
jeweils vom
Bolzendurchmesser abhängig.
I
2
Hubhöhe
_4
õ
L)
Ã
_6
KZ 0006
D
Ermittlung der
Hubhöhe
.
Funktion "Abhubtest" am
Bolzenschweißer einstellen
.
Schweißpistole
auf
das Werkstück
aufsetzen
.
Pistolenschalter
betätigen.
Der Bolzenhalter
(2)
mìt Bolzen
(3)
hebt vom
Werkstück
(1)
ab.
Der
Abhub
wird
mit der Einstellschraube
(6)
an
der
Rückseite der Schweißpistole
eingestellt.
Einstellung der Hubhöhe
.
Schraubenzieher
in
die Nut
der
Einstellschraube
(6)
an
der Rückseite der
Schweißpistole einsetzen und durch Drehen nach links bzw, rechts
solange
verstellen, bis
die entsprechende Hubhöhe erreicht ist. Durch Drehen
nach
links
wird die Hubhöhe größer, durch
Drehen
nach rechts
kleiner.
Eine
Umdrehung der Einstellschraube entspricht
ca.
1
mm
Höhenverstellung.
Nach der
Einstellung muß
die Hubhöhe geprüft und gegebenenfalls noch
einmal
nachgestellt werden.
B-4
