lnbetriebnahme des Bolzenschweißers
5.2
RückansichtderBolzenschweißer

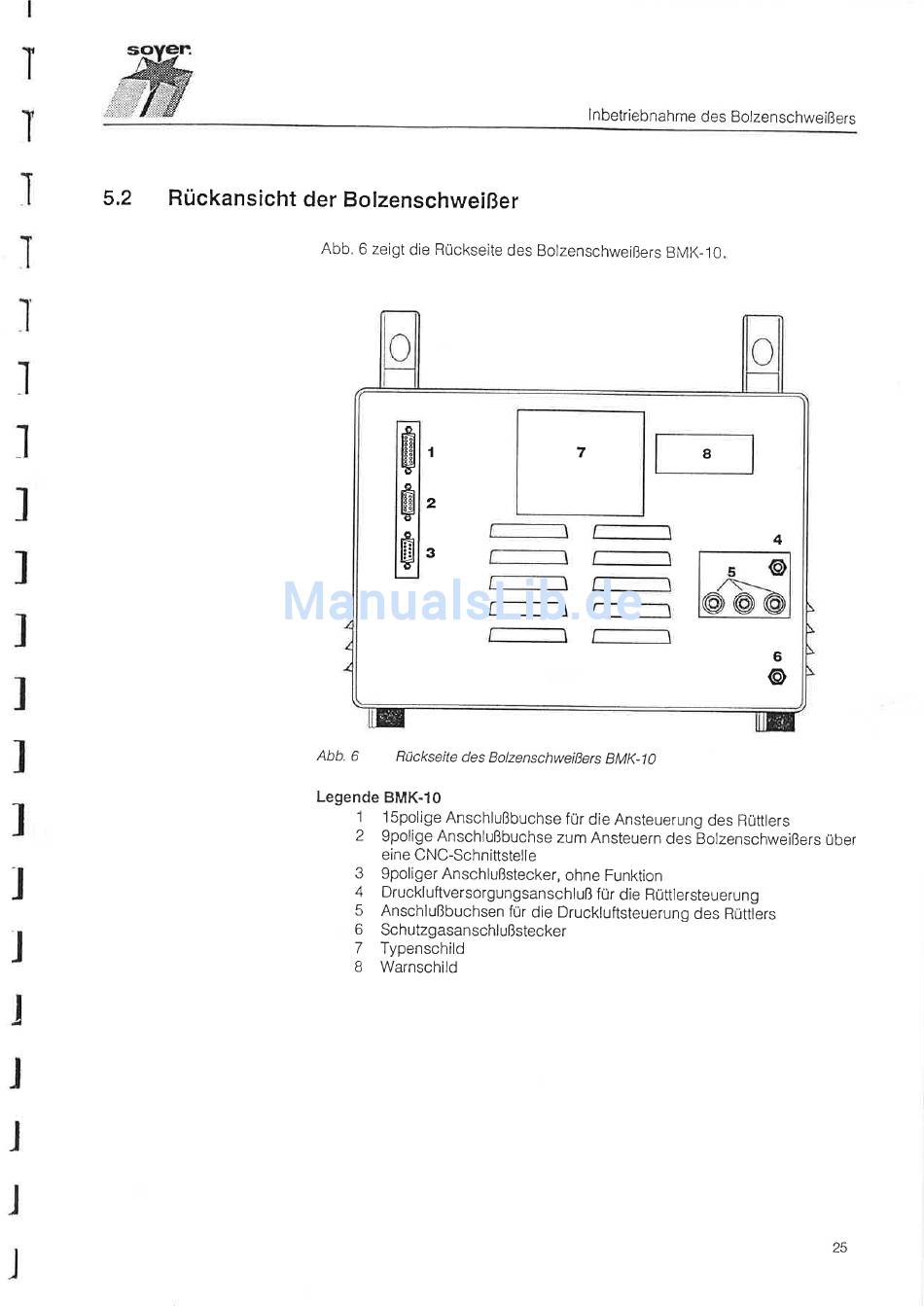

Abb. 6 zeigt die Rückseite des Bolzenschweißers
BMK_jO
Abb.
6
Bückseite des
Bolzenschwei1ers
BMK-I0
Legende BMK-10
1
lSpolige Anschlußbuchse für die Ansteuerung des Rütilers
2
9polige Anschlußbuchse zum Ansteuern des Bolzenschweißers über
eine CNC-Schnittstelle
3
9poliger Anschlußstecker, ohne Funktion
4
Druckluftversorgungsanschluß für
die Rüttlersteuerung
5
Anschlußbuchsen fùr
die Druckluftsteuerung des
Rütflers
6
Schutzgasanschlußstecker
7
Typenschild
B
Warnschild
ffi
@
Ë
7
I
6
@
1
2
4
3
