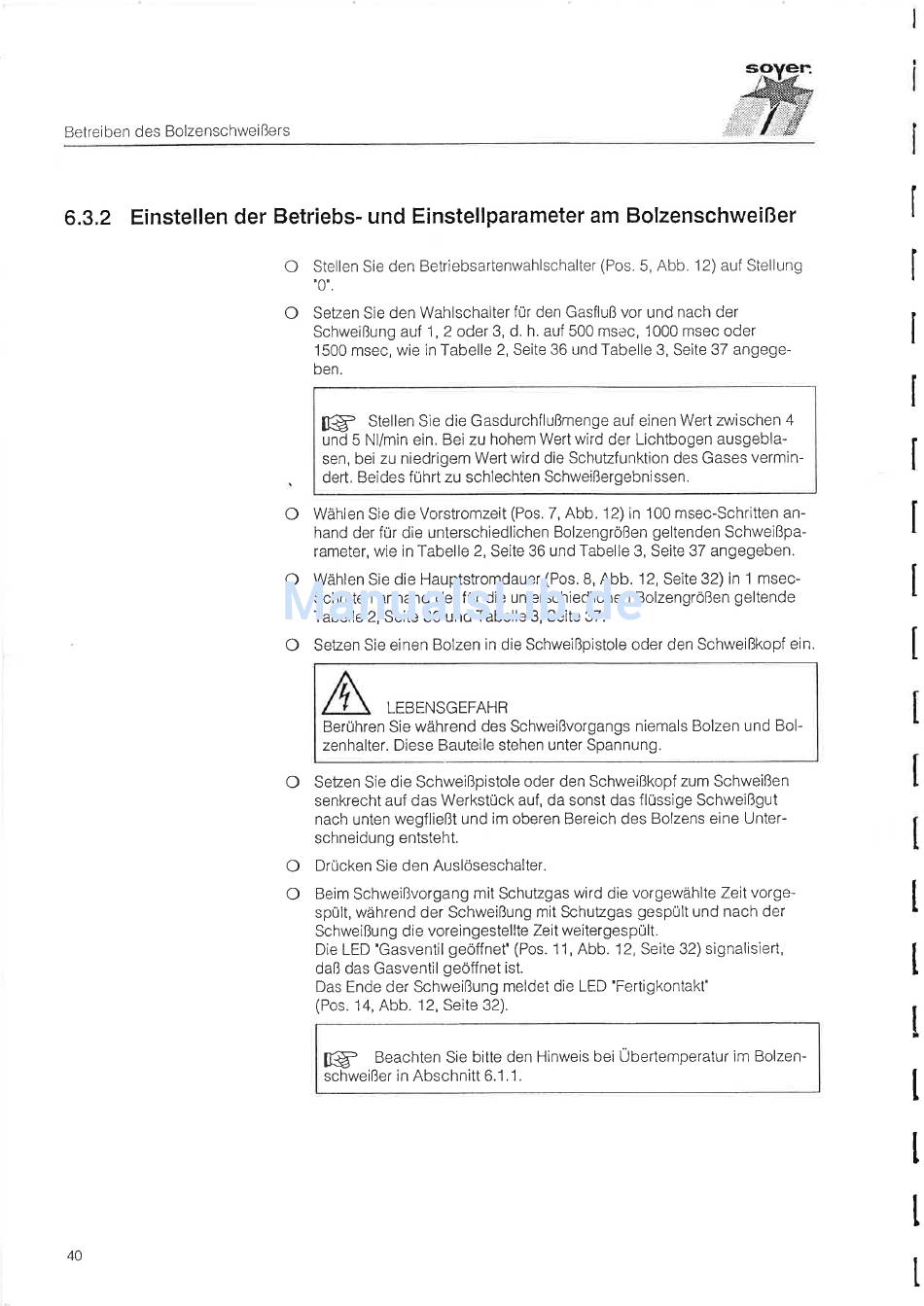

Betreiben
des Bolzenschweißers
6.3,2
Einstellen der Betriebs- und Einstellparameter am Bolzenschweißer
O
Stellen Sie
den Betriebsartenwahlschalter (Pos.
5,
Abb.
12)
auf
Stellung
"0'.
O
Setzen Sie
den Wahlschalter für den
Gasfluß
vor und nach der
Schweißung auf
1
,
2
oder 3, d.
h. auf
500
msec,
1
000 msec
oder
1500
msec,
wie
in
Tabelle
2, Seite
36
und
Tabelle 3,
Seite
37 angege-
ben.
tg
Stellen Sie
die Gasdurchflußmenge auf einen Wert zwischen
4
und
5 Nl/min ein. Bei zu
hohem Wert
wird der Lichtbogen ausgebla-
sen, bei zu
niedrigem
Wert
wird die Schutzfunktion des Gases vermin-
dert. Beides führt
zu schlechten Schweißergebnissen.
O
Wählen
Sie
die Vorstromzeit
(Pos.7, Abb. 12) in
'100
msec-Schritten an-
hand der für
die unterschiedlichen Bolzengrößen geltenden Schweißpa-
rameter,
wie
in
Tabelle 2,
Seite 36
und Tabelle 3,
Seite
37
angegeben.
O
Wählen
Sie
die Hauptstromdauer
(Pos.
B,
Abb.
12, Seite
32) in
1
msec-
Schritten
anhand der für die unterschiedlichen Bolzengrößen geltende
Tabelle
2,
Seite
36 und Tabelle
3, Seite 37.
O
Setzen Sie
einen Bolzen in die Schweißpistole oder den Schweißkopf ein.
LEBENSGEFAHR
Berühren
Sie
während des Schweißvorgangs niemals Bolzen und Bol-
zenhalter. Diese Bauteile stehen unter Spannung.
O
Se2en
Sie
die Schweißpistole oder den Schweißkopf zum Schweißen
senkrecht auf
das Werkstück
auf,
da sonst das
flússige Schweißgut
nach unten wegfließt
und im oberen Bereich des Bolzens eine Unter-
schneidung entsteht.
O
Drücken
Sie
den Auslöseschalter.
O
Beim
Schweißvorgang mit Schutzgas
wird die vorgewählte Zeit vorge-
spült,
während der Schweißung mit Schu2gas gespült und nach der
Schweißung
die voreingestellte
Zeit
weitergespült.
Die
LED'Gasventil geöffnet'(Pos.
11,
Abb.
12,
Seite
32)signalisiert,
daß
das Gasventil
geöffnet
ist.
Das
Ende
der Schweißung meldet die
LED
'Fertigkontakt'
(Pos.
'14,
Abb.
'12,
Seite
32).
û9
Beachten Sie bitte den Hinweis bei Übertemperatur ìm Bolzen-
schweißer
in
Abschnitt
6.1.1
.
40
