lnbeiriebnahme
des Bolzenschweißers

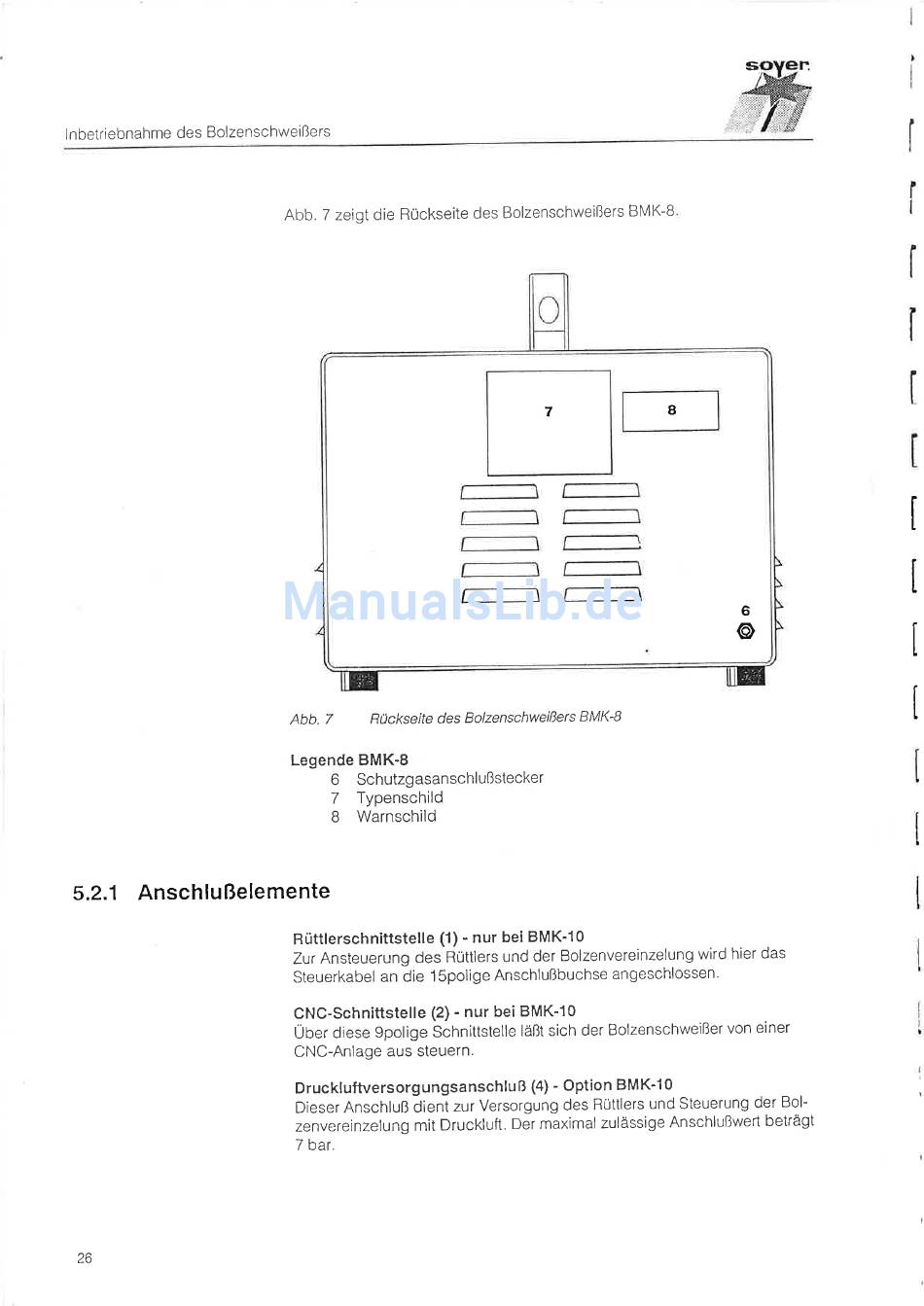

Abb.
7
zeigt
die
Rückseite
des Bolzenschweißers
BN4K-B
Abb.
7
Rückseite
des Bolzenschweißers BMK-9
Legende BMK-8
6
Schutzgasanschlußstecker
7
Typenschild
B
Warnschild
Rüttlerschnittstelle
(1)
-
nur bei BMK'10
Zur
Ansteuerung des
RÜttlers
und
der Bolzenvereinzelung wird hier das
Steuerkabel
an
die
1
Spolige Anschlußbuchse angeschlossen'
CNC-Schnittstelle
(2)
- nur bei
BMK-10
Über dìese
gpolige
Schnittstelle
läßt
sich der Bolzenschweißer von einer
CNC-Anlage aus steuern.
Druckluftversorg ungsanschlu
ß (4)
-
Option
BM K'1
0
Dieser
Anschluß dient zur Versorgung des
RÜttlers
und Steuerung
der
Bol-
zenvereinzelung
mit Druckluft.
Der
maximal zulässige Anschlußwert
beträgt
7
bar.
5.2.1
Anschlußelemente
I
7
6
@
