B E S C H R E I B U N G D E S A N -
SCHLUSSFELDS
Wahrscheinlich verraten wir Ihnen nichts Neues - hier
schließen sie alles an: Mikrofone, Instrumente mit
Line Pegel, Effektgeräte, Kopfhörer, Aufnahmegerät,
ein PA System, etc.
Machen Sie sich keine Gedanken über Pegel, Sym-
metrie, Impedanzen, Polung und andere Anschlus-
sprobleme. Vergessen Sie's! An das HELIX BOARD
12 PLUS können Sie (fast) alles anschließen. Hier
verraten wir Ihnen, warum:
• Bis auf wenige Ausnahmen sind alle Ein- und
Ausgänge symmetriert.
• Jeder Eingang akzeptiert nahezu jede Ausgang-
simpedanz.
• Die Summenausgänge Links/Rechts liefern 28
dBu an 600 Ohm.
• Die Phasen der Ein- und Ausgänge sind iden-
tisch.
Führen Sie bitte bei jedem Anschluss einer neuen
Signalquelle die Einstellungsanleitung gemäß „RICH-
TIG EINPEGELN" durch.
PULT OBERSEITE

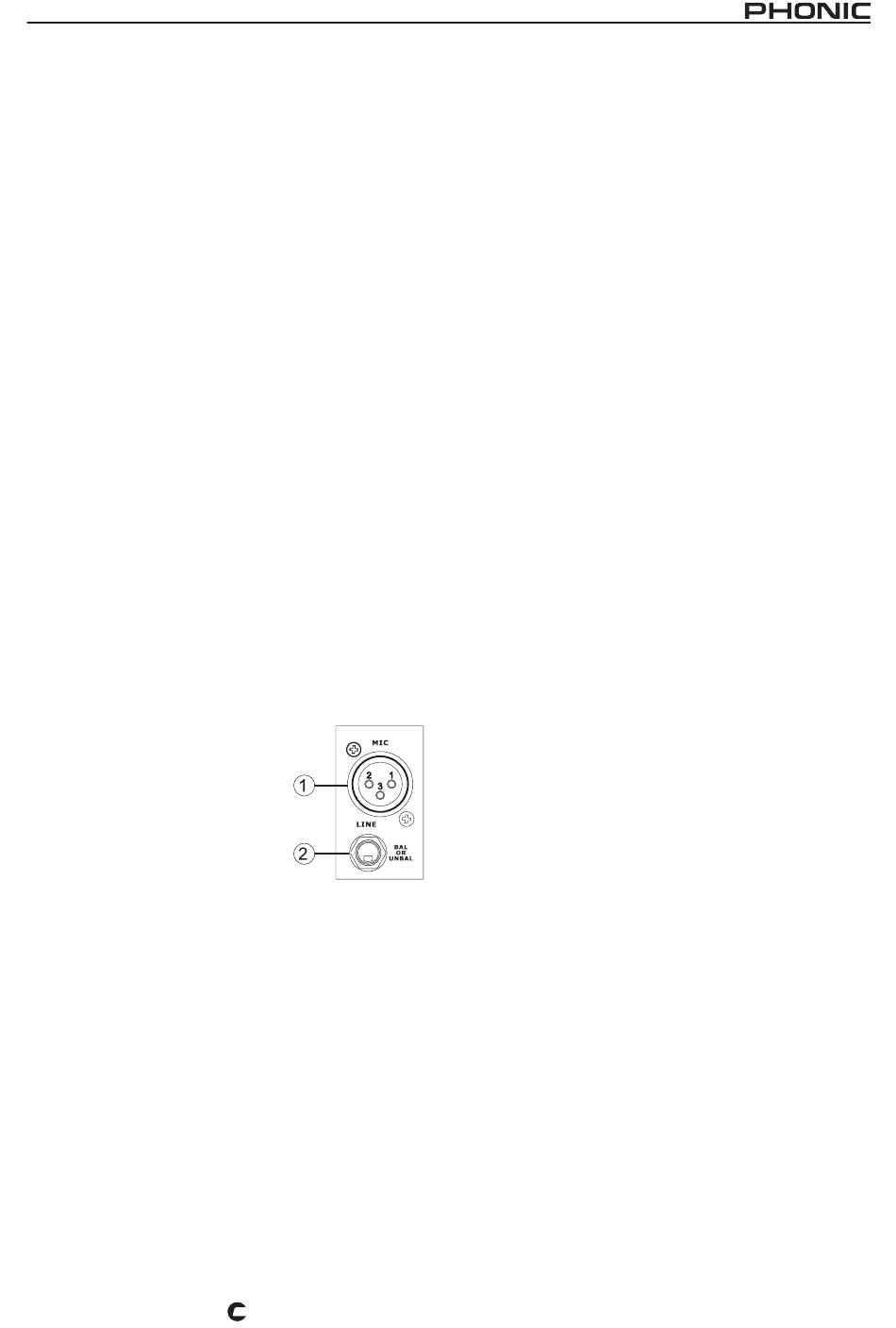

1. XLR BAL / UNBAL MIC EINGÄNGE
Die symmetrischen Mikrofonein-
gänge sind als weibliche XLR
Buchsen ausgelegt. Hier werden
Geräte angeschlossen, deren
Ausgangssignal sogenannten
„Mikrofonpegel" haben, also Mi-
krofone (wer hätte das gedacht...)
und DI Boxen. Es gibt allerdings
auch Geräte, die im Ausgang XLR
Buchsen verwenden, deren Ausgangspegel jedoch
+ dBu beträgt. Die sollten hier nicht angeschlossen
werden, der Eingangspegel wäre sehr wahrscheinlich
zu hoch und würde die Eingangsschaltung verzerren,
noch bevor Sie mit dem Gain Regler irgendetwas
dagegen tun könnten. Verwenden Sie für solche
Signale die Line Eingänge.
Wir empfehlen die Verwendung von professionellen
Mikrofonen mit symmetrischen Ausgängen, egal ob
dynamisch, Kondensator- oder Bändchenmikrofon.
Benutzen Sie bitte nur hochwertige, niederohmige
Kabel und achten Sie auf die richtige Steckerbele-
gung. Die Belegung der XLR Buchsen entspricht dem
internationalen Standard: 1 = Masse, 2 = positiv, 3
= negativ.
HELIX BOARD 12 PLUS
PLUS
Kondensatormikrofone und aktive DI Boxen brauchen
zum Betrieb eine Spannungsversorgung. Diese wird
in der Regel direkt über die Audioleitung, also das Mi-
krofonkabel, mit der sogenannten Phantomspeisung
hergestellt. Wenn Sie die Phantomspeisung einschal-
ten, sollten alle Lautstärke Regler (Eingangskanäle,
Master) runter gedreht sein. Um übermäßige Stör-
geräusche in den angeschlossenen Lautsprechern
zu vermeiden, sollten Sie Kondensatormikrofone
nicht einstecken, solange die Phantomspeisung
eingeschaltet ist.
Also: Erst Mikrofon oder DI Box einstecken, dann
Phantomspeisung einschalten.... (mehr zur Phan-
tomspeisung bei #1).
WARNUNG: Wir gehen zwar davon aus, dass Sie als stolzer
Besitzer eines hochwertigen Mischpults wie das HELIX BOARD
12 PLUS keine unsymmetrischen Mikrofone in Ihrem Arsenal
haben – dennoch: Verwenden Sie niemals ein unsymmetrisches
Mikrofon, wenn die Phantomspeisung eingeschaltet ist – es könnte
extremen Schaden nehmen. Lassen Sie die Phantomspeisung
auch dann ausgeschaltet, wenn Sie nur dynamische Mikrofone
verwenden. Professionelle dynamische Mikrofone sind zwar
symmetrisch, und der Begriff „Phantomspeisung" deutet eigentlich
darauf hin, dass diese Speisespannung für das Mikrofon „unsicht-
bar" ist, dennoch tun Sie gut daran, die Phantomspeisung wirklich
nur dann einzuschalten, wenn sie auch benötigt wird.
2. LINE
An diese dreipolige 6,3 mm TRS Klinkenbuchse
werden Geräte mit niederohmigem Linienpegel an-
geschlossen, also mit Ausnahme von Mikrofonen,
Geräte wie Keyboards, elektronische Drumsets, CD
Spieler, andere Mixer, usw.
Es können symmetrische oder unsymmetrische
Signale verarbeitet werden. Wenn Sie einen unsym-
metrischen (also meist zweipoligen) 6,3 mm Klinken-
stecker verwenden, wandelt der Line Eingang das
Signal, das am Ring anliegt, automatisch in Masse
um. Der Ring muss mit Masse verbunden sein, wenn
das Signal unsymmetrisch ist.
Lesen Sie bitte unbedingt die Hintergrundinformationen, die Ihnen
das Kapitel „Symmetrisch und Unsymmetrisch" liefert.
Mikrofon- und Line Eingänge sollten nicht gleichzeitig
belegt werden, sonst kommt es zu Beeinträchtigun-
gen der Signale und Rückkopplungen, da sie sich den
Schaltkreis des Vorverstärkers teilen (aber nicht die
Phantomspeisung) – also entweder nur das Mikrofon
anschließen oder ein Line Pegel Gerät.
