BESCHREIBUNG DES
ANSCHLUSSFELDS

OBERSEITE

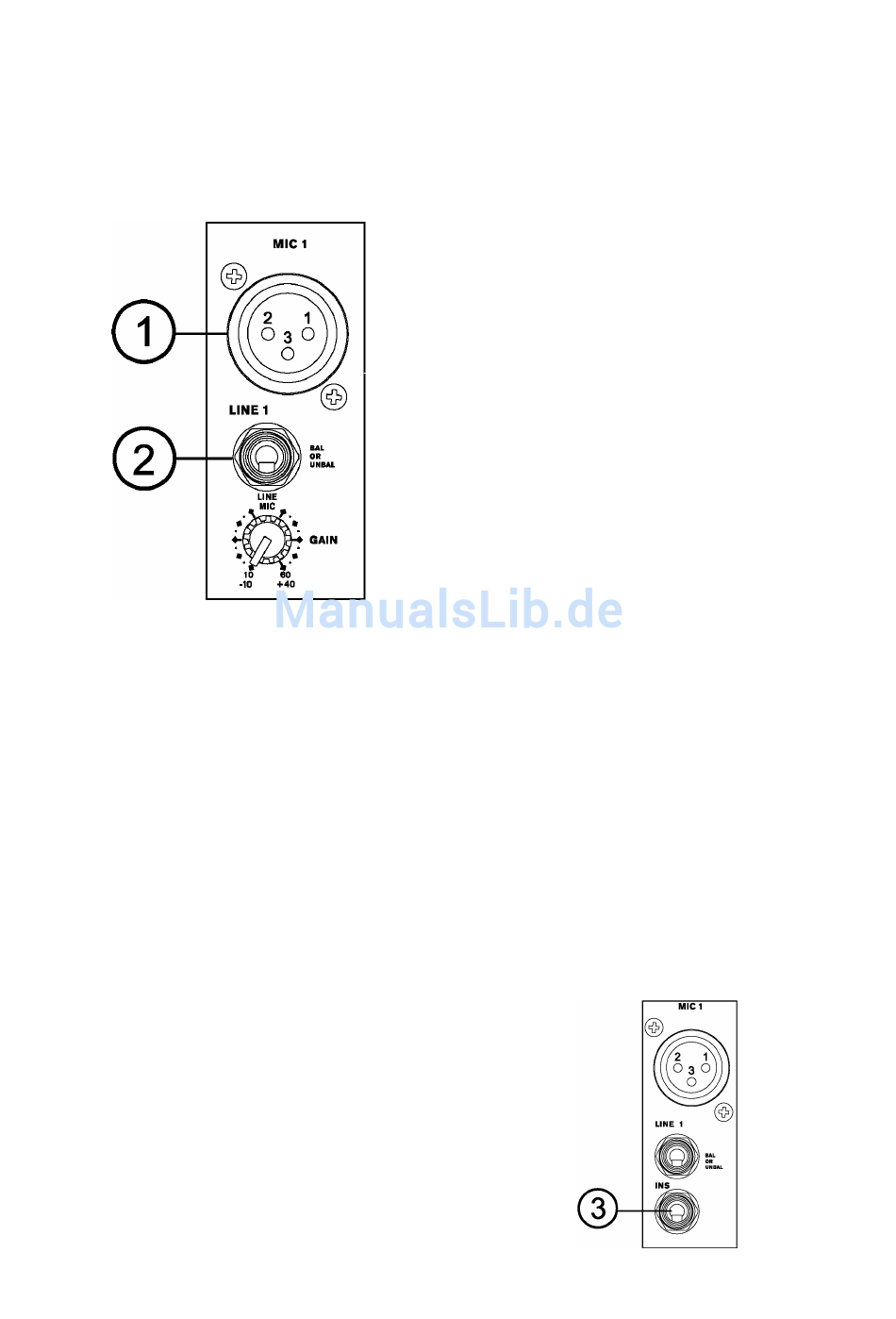

1. XLR MIC EINGÄNGE
Die symmetrischen Mikrofoneingänge sind als
weibliche XLR Buchsen
können Mikrofone
niederohmigem Mikrofonpegel angeschlossen
werden. Es gibt allerdings auch Geräte, die im
Ausgang XLR Buchsen verwenden, deren
Ausgangspegel jedoch +4 dBu beträgt. Die
sollten hier nicht angeschlossen werden, der
Eingangspegel wäre viel zu hoch und würde
die Eingangsschaltung verzerren, noch bevor
Sie mit dem GAIN
dagegen tun könnten. Verwenden Sie für
solche Signale die Line Eingänge.
Wir empfehlen die
professionellen Mikrofonen mit symmetrischen
Ausgängen, egal ob dynamisch, Kondensator-
oder Bändchenmikrofon. Benutzen Sie bitte
nur hochwertige, niederohmige, abgeschirmte
Kabel und achten Sie auf die richtige
Steckerbelegung. Die Belegung der XLR
Buchsen entspricht
Standard: 1 = Masse, 2 = positiv, 3 = negativ.
Lesen Sie unbedingt
„SYMMETRISCH UND UNSYMMETRISCH"!
Wenn Sie ein Kondensatormikrofon oder eine
aktive DI Box benutzen, benötigen Sie +48V
Phantomspeisung. Diese können Sie beim
MU502, MU802 und MU1002X hinzuschalten.
Wenn Sie die Phantomspeisung einschalten,
sollten alle Lautstärke Regler (Eingangskanäle,
Master) runter gedreht sein. Um übermäßige
PHONIC CORPORATION – Bedienungsanleitung MU502 / / MU802 / MU1002X
ausgelegt. Hier
oder DI Boxen mit
Regler irgendetwas
Verwendung von
dem internationalen
das Kapitel
Störgeräusche in
Lautsprechern zu vermeiden, sollten Sie
Kondensatormikrofone
solange die Phantomspeisung eingeschaltet
ist.
Also: Erst Mikrofon oder DI Box einstecken,
dann Phantomspeisung einschalten.... (siehe
auch #33).
Anmerkung: Wenn Sie unsymmetrische Mikrofone oder
Line Signale an den XLR Eingang angeschlossen haben,
dürfen Sie die Phantomspeisung nicht verwenden!
2. LINE
An diese dreipolige
Klinkenbuchse werden
niederohmigem Linienpegel angeschlossen,
also Geräte wie Keyboards, elektronische
Drums, CD Spieler usw. Elektrische Gitarren
und Bässe schließen Sie jedoch besser nicht
an diese Eingänge an, auch wenn der
Klinkenstecker dies vermuten lässt. Deren
Ausgangssignale sind in der Regel hochohmig,
es käme zu einer Fehlanpassung und somit zu
einem sehr schlechten
müssen Sie für den Zweck eine DI-Box
verwenden, die dann wiederum an den
Mikrofoneingang angeschlossen wird.
Es können
unsymmetrische Signale verarbeitet werden.
Wenn Sie einen unsymmetrischen
zweipoligen) 6,3
verwenden, wandelt der Line Eingang das
Signal, das am Ring anliegt, automatisch in
Masse um.
Mikrofon (= XLR) und Line (= Klinke)
Eingänge sollten nicht gleichzeitig belegt
werden, sonst
Beeinträchtigungen
Rückkopplungen – also entweder nur das
Mikrofon anschließen oder ein Line Pegel
Gerät.
3. INS (INSERT) (nur MU502)
den angeschlossenen
nicht einstecken,
6,3 mm TRS
Geräte mit
Klang. Vielmehr
symmetrische oder
(also
mm Klinkenstecker
kommt es zu
der Signale und
