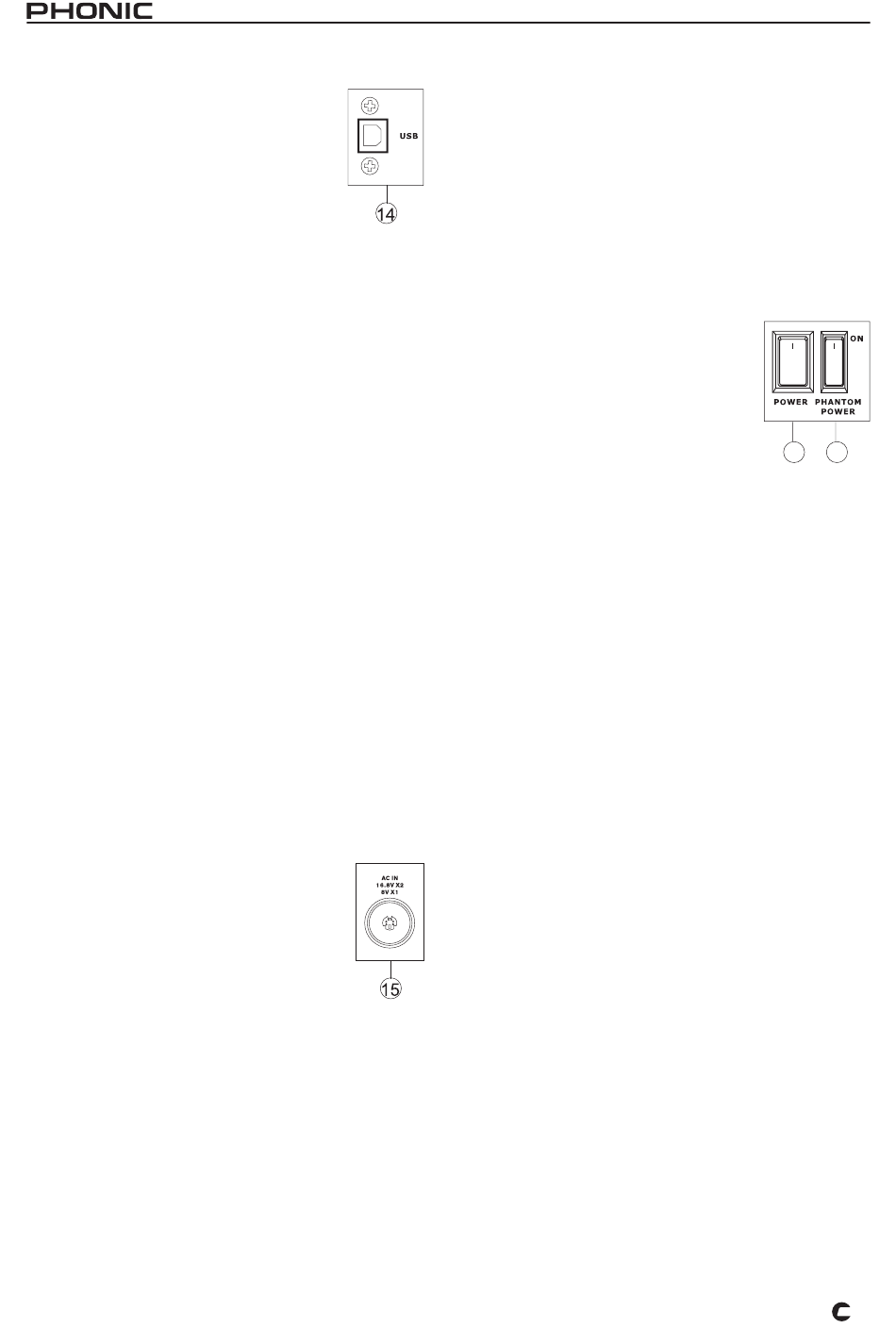

14. USB ANSCHLUSS
Dieser USB Anschluss ist für die Verbin-
dung des HELIX BOARD 12 PLUS mit
einem Rechner (PC oder Macintosh).
Damit haben Sie die Möglichkeit, bis
zu 10 digitalisierte Kanäle (die 8 Ein-
gangskanäle plus einem Stereosignal
aus der Summensektion) zum Rechner
zu leiten (wenn Sie die Abtastrate auf 96 kHz oder
darunter eingestellt haben). Die maximale Anzahl
der simultan verwendbaren Aufnahmespuren wird
allenfalls durch die verwendete Recording Software
begrenzt. Außerdem werden über dieses Kabel für
Monitorzwecke zwei Spuren vom Rechner wieder
zurück zum Pult gesendet.
Die Signale für die internen AD Wandler pro Kanal
(1 ~ 8) werden direkt hinter dem Eingangsverstär-
ker (GAIN Regler #19) entnommen. Mit Hilfe eines
kleinen Schalters pro Kanal (#23) kann das Signal
jedoch auch hinter dem Lautstärkeregler des Kanals
entnommen werden, also inklusive Insert (#11), Low
Cut (#18) und Klangregelung (#20 ~ #22).
Die Signale für die Wandlerkanäle 9 und 10 können
wahlweise der Summe L/R, der ALT 3/ Schiene
oder den AUX Send Schienen 1 und 2 entnommen
werden, abhängig vom USB SELECT Schalter (#3).
Der Pegel ist abhängig vom TRIM Regler (#38).
Wenn eine funktionierende Verbindung der USB
Schnittstelle mit dem Rechner hergestellt wurde,
leuchtet zur Kontrolle die grüne LED (#38) unter dem
USB Logo auf der Vorderseite des Mischpults auf.
Lesen Sie bitte unbedingt den Abschnitt „USB
SCHNITTSTELLE".
15. NETZANSCHLUSS
Hier wird das mitgelieferte, externe
Netzteil angeschlossen. Achten Sie beim
Anschluss darauf, den Stecker korrekt
in die Buchse einzustecken – es gibt
eigentlich nur eine Stellung, wie er in die
Buchse passt.
Externe Netzteile haben den Vorteil, dass Brummein-
streuungen vermieden werden, und tragen so zur
allgemeinen Klangverbesserung bei. Achten Sie
jedoch darauf, dass das Netzteil nicht zu nah an
anderen Geräten ist, vor allem unsymmetrische
Kabelführungen sollten relativ weit davon entfernt
verlegt werden, da sie sonst Brummeinstreuungen
einfangen.
12
Bevor Sie das Netzteil verkabeln, stellen Sie sicher,
dass die örtliche Netzspannung mit der Betriebs-
spannung des Geräts übereinstimmt. Die Aufschrift
auf dem Gerät gibt an, welche Ersatzteilnummer das
Netzteil hat Bitte verwenden Sie nur das Original
Phonic Netzteil.
REGLER UND SCHALTER
RÜCKSEITE
16. POWER
Der mit POWER beschriftete Schal-
ter ist der Netzschalter, damit wird
das Gerät eingeschaltet. Wenn die
Seite mit dem Strich in Richtung
Gerät gedrückt wird, ist das Gerät
eingeschaltet – wenn nicht, ist
vielleicht das Netzteil nicht richtig
eingestöpselt. Zur Kontrolle leuchtet
dann die blaue LED in der Pegelanzeige auf der
Vorderseite auf (#). Vor dem Einschalten müssen
alle Ausgangsregler, also AUX, MAIN und CTRL RM
ganz herunter gedreht sein.
In den meisten Konstellationen ist es egal, in welcher
Reihenfolge Sie Computer und Mischpult einschal-
ten. Wenn es jedoch wider Erwarten Probleme mit
der Erkennung des USB Interfaces gibt, probieren Sie
bitte aus, ob Sie zum Erfolg kommen, wenn Sie beim
Einschaltprozess eine ganz bestimmte Reihenfolge
einhalten, z.B. zuerst das HELIX BOARD 12 PLUS,
und dann erst den Computer einschalten. Beim
Ausschalten verfahren Sie umgekehrt - schalten
Sie zuerst den Computer aus und warten Sie, bis
er richtig heruntergefahren ist. Danach können Sie
HELIX BOARD 12 PLUS ausschalten.
17. PHANTOM POWER (PHANTOMSPEI-
SUNG)
Kondensatormikrofone und aktive DI Boxen brauchen
eine Spannungsversorgung. Diese wird entweder
durch eine interne Batterie oder über die Phantom-
speisung hergestellt, die vom Mischpult über die
Leitungen des Mikrofonkabels transportiert wird.
Daher gibt es diesen globalen Schalter für die Phan-
tomspeisung, die an allen Mikrofoneingängen die
benötigte Speisespannung von +8V zur Verfügung
stellt. Wenn die Seite mit dem Strich in Richtung
Gerät gedrückt wird, ist die Phantomspeisung ein-
geschaltet.
