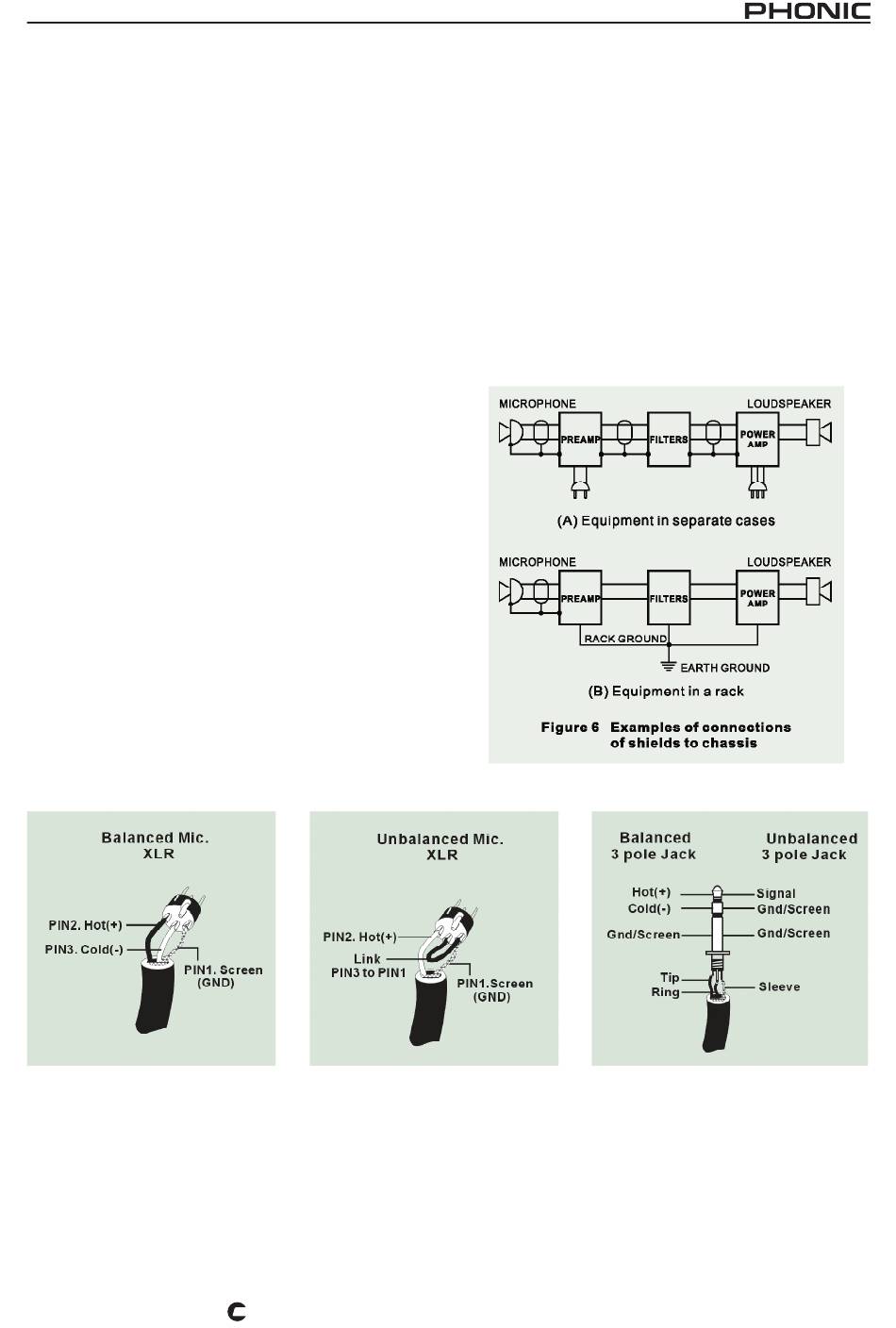

DIE KORREKTE KABELFÜHRUNG BEI SYMME-
TRISCHEN VERBINDUNGEN
Verwenden Sie für die Verbindung des Audiosignals
Stecker mit drei Anschlussstiften. Stellen Sie sicher,
dass das System ordnungsgemäß geerdet ist. Ver-
wenden Sie niemals einen masseisolierenden Stek-
ker, ohne das System zusätzlich separat zu erden.
Dies ist eine Grundbedingung für eine einwandfrei
Audioverbindung.
Die Masseverbindung (Pin 1 bei einem XLR Stecker)
muss beim Quellgerät immer gegeben sein. Sollten
sie die Masseverbindung trennen wollen, um eine
sog. „Brummschleife" zu beseitigen, tun Sie dies beim
Zielgerät, indem Sie die Masseverbindung am dor-
tigen Pin 1 unterbrechen. Diese Art der Verbindung
vermeidet eine Erdschleife zwischen der Signal- und
der Gehäusemasse. Erden Sie das System immer
nur über den Netzstecker, da diese Form der Erdung
einen geringeren Widerstand hat und dadurch gene-
rell die bessere, umfassendere Erdung bietet.
Eine mögliche Ursache für auftretendes Brummen
kann eine schlechte Masseverbindung innerhalb des
Systems sein. Falls Sie den Fehler nicht lokalisieren
können, verbinden Sie versuchshalber den Masse-
pin des Eingangssteckers mit der Erde. Wird das
Brummen leiser oder verschwindet es, prüfen Sie
die netzseitige Masseverbindung Ihrer Audioanlage.
Besondere Aufmerksamkeit ist geboten, wenn die
Anlagekomponenten und Racks mit einer gewissen
Entfernung zueinander aufgestellt sind, und/oder
wenn Sie eine größere Anzahl von Leistungsend-
stufen verwenden.
HELIX BOARD 12 PLUS
PLUS
Lassen Sie die Erdung zwischen den Racks und
dem Stromverteiler von einem Elektriker überprüfen.
Stellen Sie sicher, dass eine, und zwar nur eine, Net-
zerdung für das komplette Audio- bzw. Videosystem
existiert (sog. sternförmige Stromversorgung).
Wenn die Brummschleife weiterhin existiert, muss
die Audioverbindung galvanisch getrennt werden.
Dies wird erreicht, indem ein sog. Trenntrafo in die
Audioverbindung integriert wird, der eine direkte,
physische Verbindung aufhebt. Das Audiosignal
wird dort nach dem Prinzip der Induktion übertragen
(quasi „durch die Luft"). Auf diese Weise kann es
nicht mehr brummen!
3
