MAIN L-R
Ist der Schalter MAIN L-R gedrückt, gelangt das
Signal aus der Summenschiene nach dem MAIN
FADER (#2) in die Abhörsektion – der Pegel ist also
abhängig von der Stellung des MAIN FADERS!
ALT3-4
Ist der Schalter ALT 3- gedrückt, gelangt das Signal
aus der MUTE / ALT 3- Schiene in die Abhörsektion,
was unter anderem für das korrekte Einpegeln der
Eingangssignale hilfreich ist.
AUX1
Dasselbe gilt für die stereophone Sammelschiene
AUX SEND 1 – einerseits wegen der Einpegelhilfe,
andererseits will man natürlich gerne überprüfen,
was die Künstler während der Darbietung in ihren
Monitorsystemen zu hören bekommen.
Es können auch mehrere dieser Schalter gedrückt
werden, die Signale addieren sich dann.
Bedenken Sie, dass die abgehörte Lautstärke von
dem Regler CTRL RM / SUBMIX (#1) abhängig
ist, nicht jedoch der angezeigte Pegel in der Pegel-
anzeige (#3).

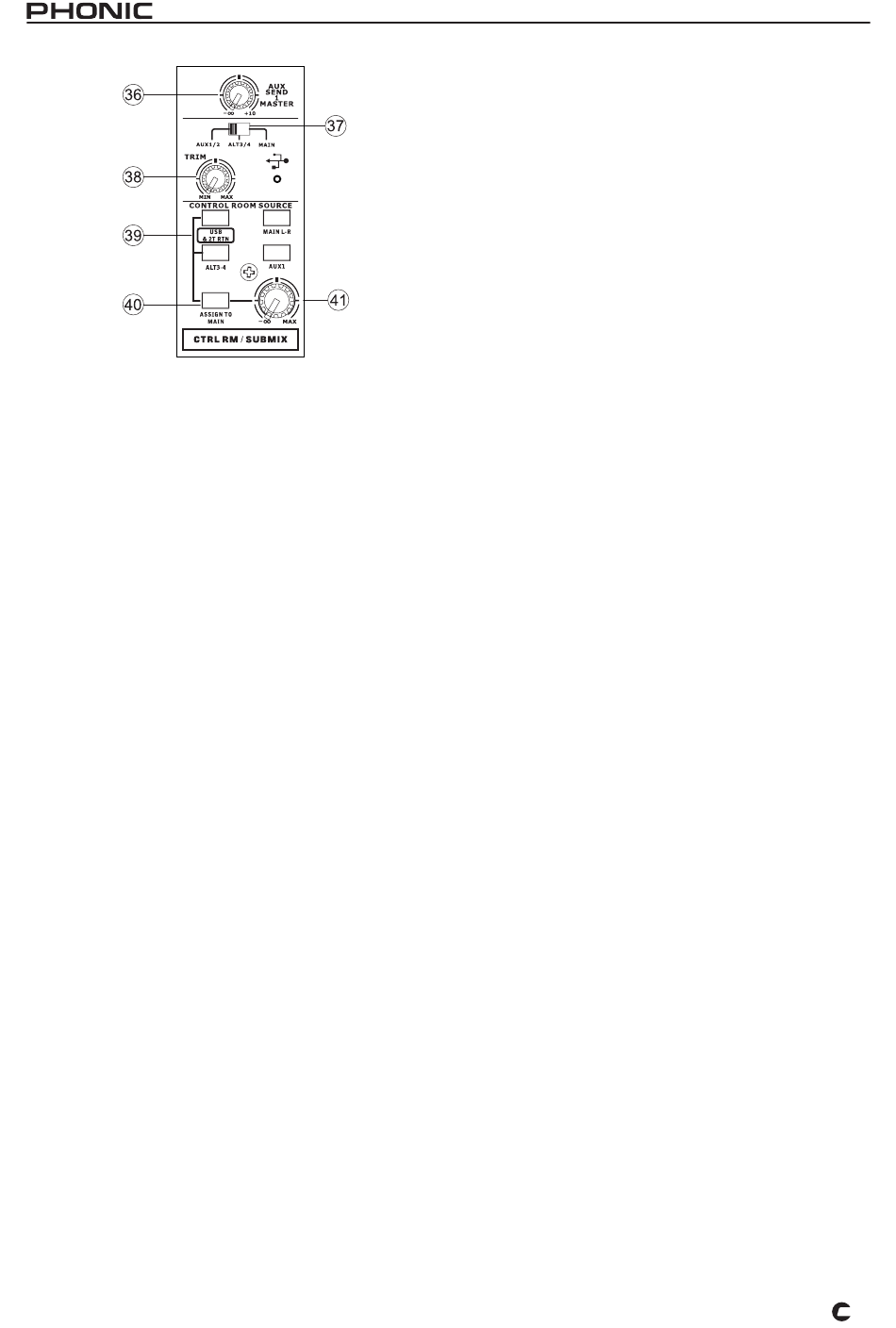

40. ASSIGN TO MAIN
Mit Hilfe dieses Schalters können bestimmte Quellsi-
gnale aus der CONTROL ROOM SOURCE Sektion
(#39) direkt auf die Summe L/R geschickt werden,
natürlich in der Lautstärke abhängig vom Regler
CTRL RM / SUBMIX (#1). Haben Sie beispielsweise
den Schalter USB & 2T RTN gedrückt, gelangt jenes
Signal nicht nur in die Abhörsektion, sondern nach
Betätigen des Schalters ASSIGN TO MAIN auch auf
die Summe L/R.
Wozu? Wollen Sie beispielsweise in der Spielpause
einer Live Darbietung Pausenmusik über den USB/2T
RTN Eingang einspielen, drücken Sie die entspre-
chenden Schalter wie gerade beschrieben.
2
Wollen Sie mit den MUTE / ALT 3- Schaltern der
Eingangskanäle eine Subgruppe bilden, die dann
in der Summe zu hören sein soll, drücken Sie den
Schalter ALT 3/ in der CONTROL ROOM SOURCE
Sektion (#39) und den Schalter ASSIGN TO MAIN.
Über den Regler CONTROL ROOM / SUBMIX (#1)
regeln Sie die Lautstärke dieser „Subgruppe".
Wenn der Schalter ASSIGN TO MAIN gedrückt ist,
haben die beiden Schalter MAIN L-R und AUX 1 in
der CONTROL ROOM SOURCE Sektion (#39) keine
Funktion mehr, noch nicht einmal in Bezug auf die
Control Room Sektion selbst, also die Ausgänge
CTRL RM (#) und PHONES (#8).
Das ist gut so: Hätten Sie ihre ursprüngliche Funktion,
käme es im Falle von MAIN L-R unweigerlich zu einer
Rückkopplungsschleife. Die wird also automatisch
vom Mischpult verhindert.
41. CTRL RM / SUBMIX
Mit diesem Drehregler wird die Endlautstärke in
der Abhörsektion bestimmt. Er ist sowohl für den
Kopfhörerausgang PHONES (#6) als auch für die
Anschlüsse der Studiomonitore CONTROL ROOM
(#) zuständig.
Machen Sie es sich zur Routine, den Regler immer
ganz runter zu drehen, bevor Sie den Kopfhörer
aufsetzen – das bewahrt Sie vor unliebsamen Über-
raschungen.
Beim HELIX BOARD 12 PLUS dient dieser Regler
gleichzeitig als Lautstärkeregler für den SUBMIX,
wenn die Funktion ASSIGN TO MAIN (#0) verwen-
det wird. Damit kann das USB/2T RTN oder das ALT
3/ Signal auf die Summe L/R gelegt und geregelt
werden.
42. MAIN L-R
Dieser 60 mm Flachbahn Schieberegler kontrolliert
die endgültige Ausgangslautstärke des Mixers, also
des Summensignals L/R, das an den Ausgängen
MAIN L/R (#6) sowie an den Recording Ausgängen
REC OUT (#9) anliegt. Auch der angezeigte Pegel
in der Pegelanzeige (#3) ist abhängig von diesem
Fader, sofern wirklich das Summensignal L/R ange-
zeigt wird (näheres siehe #3).
Die Summe L/R erhält ihr Signal aus den verschie-
denen Mono und Stereo Kanälen, den AUX und EFX
Returns, der USB Schnittstelle und dem 2T Signal,
sowie dem ALT 3/ Summensignal, sofern Sie die
entsprechenden Routing Schalter in der CONTROL
ROOM Sektion betätigen.
