Sie sollten es sich zur Routine machen, den Laut-
stärkeregler für das Ausgangssignal des Effektpro-
zessors (#3) vor jedem Programmwechsel ganz
nach links, also komplett „runter" zu drehen. Auch
der Schalter EFX TO MONI (#3) sollte dabei gelöst
werden.
Hintergrund: Der Effektprozessor bietet neben den
reinen Effektklängen einige Testsignale an, Sinustöne
und Rosa Rauschen. Es wäre unangenehm, wenn
Sie aus Versehen eines dieser Programme bei voller
Lautstärke aufriefen ...
Auch hier noch mal der folgender Hinweis: Die
digitale Effektsektion kann mit einem Fußschal-
ter (#13) an- und ausgeschaltet werden (der
Fußschalter gehört nicht zum Lieferumfang).
War der Effekt vor Ausschalten des Mischpults
ausgeschaltet, bleibt er auch dann ausgeschaltet,
wenn danach der Mixer wieder eingeschaltet wird,
da der Effektchip über eine Memory Funktion
verfügt, welche den zuletzt verwendeten Zustand
inklusive Effektprogramm speichert. Sollten Sie
zum Aktivieren des Effekts keinen Fußschalter
parat haben, kann auch ein (offener) Klinken-
stecker verwendet werden, bei dem die Spitze
und der Schaft kurzgeschlossen (verbunden) ist
– kurz in die Fußschalterbuchse einstecken, und
der Effekt ist wieder eingeschaltet.
SUMMEN SEKTION

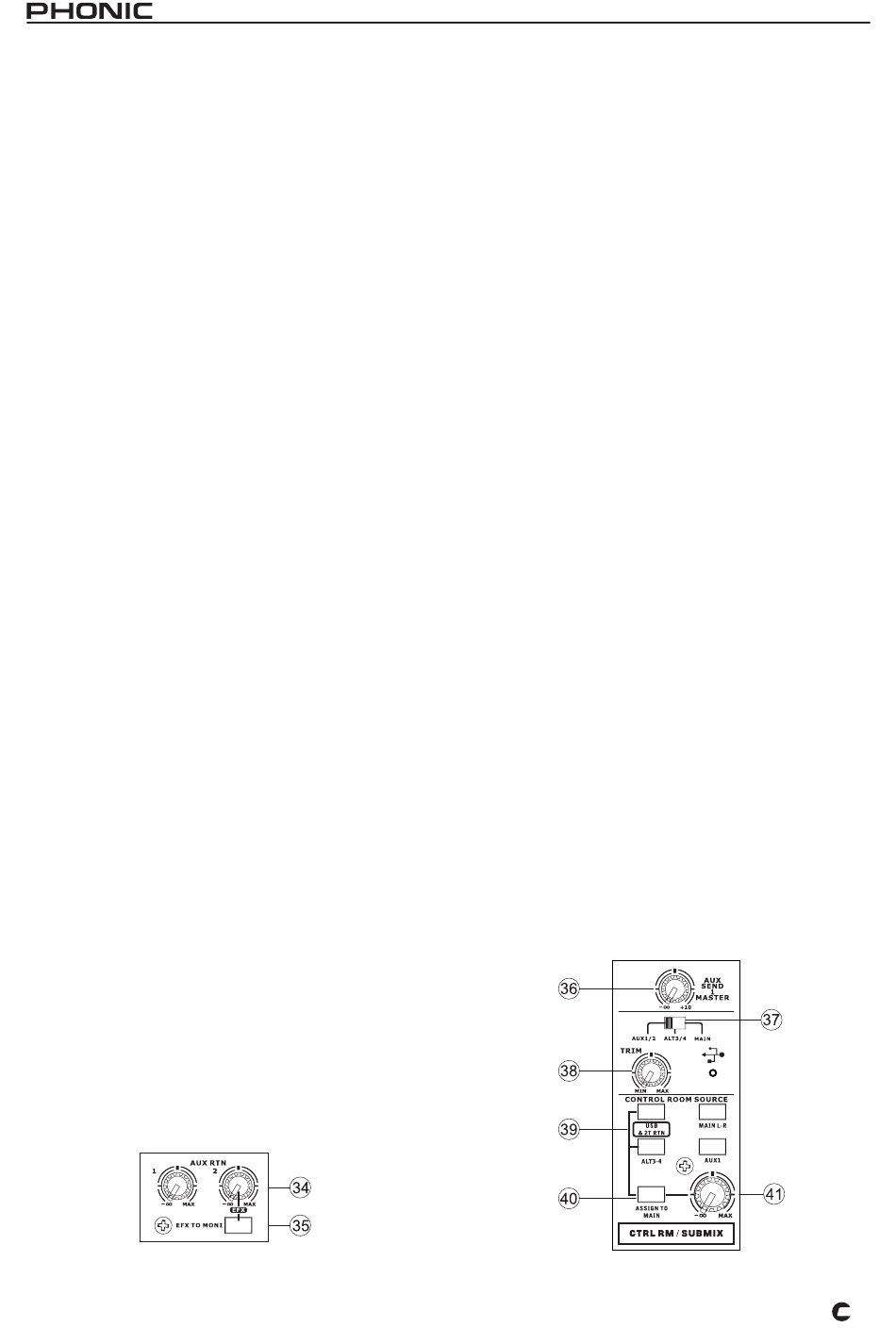

34. AUX RTN 1 & AUX RTN 2 / EFX
Diese beiden Drehregler sind die Lautstärkeregler
für die beiden Hilfseingänge AUX RETURN 1 und 2
(#). Wenn Sie die Regler ganz nach rechts drehen,
bekommen Sie eine Verstärkung des Signals um 10
dB. Ganz nach links gedreht sind die Signale aus-
geblendet. In der 12-Uhr Position ist die Unity Gain
Position, bei der weder eine Anhebung noch eine
Absenkung des Signals stattfindet.
Die Signale werden direkt auf die Summe L/R ge-
leitet.
Der Drehregler AUX RTN 2 ist zusätzlich mit EFX
beschriftet. Normalerweise wird hiermit die Aus-
gangslautstärke des internen Effektgeräts (# 31 ~
#33) kontrolliert. Dies jedoch nur, solange die Klin-
kenbuchsen AUX RTN 2 nicht belegt sind. Die sind
nämlich mit einer Schaltfunktion versehen, die den
internen Signalweg vom DSP zum Regler unterbricht,
sobald dort ein Klinkenstecker eingesteckt wird.
22
35. EFX TO MONI
Wird dieser Schalter gedrückt, gelangt das Signal,
das vom Regler AUX RTN 2 kontrolliert wird, nicht nur
in die Summe L/R, sondern zu gleichen Teilen auch
in den Ausspielweg AUX SEND 1 / MONI.
In vielen Fällen wird der Ausspielweg AUX SEND 1
zum Ansteuern von Monitorsystemen verwendet, sei
es live in Form von „Wedges" oder im Studio für den
Kopfhörermix. Mithilfe dieses Schalters können Sie
nun das Signal aus dem internen Effektgerät auch
in den Bühnenmonitoren hörbar machen (man nennt
diese Funktion „Effect to monitor").
ACHTUNG: Dieser Schalter sollte mit Vorsicht behandelt werden,
Effekt im Monitor senkt die Rückkopplungsschwelle!
TIPP: Verwenden Sie diesen Schalter, um Ihr EFX
Signal auf einer Spur im Computer aufzunehmen! Sie
müssen hierfür einfach den USB WAHLSCHALTER
(#3) auf „AUX1/2" stellen.
36. AUX SEND 1 MASTER
Die Eingangskanäle im HELIX BOARD 12 PLUS ver-
fügen jeweils über zwei Ausspielwege. Die Signale
aus den einzelnen Reglern AUX SEND 1 werden in
einer Stereo Sammelschiene zusammengefasst und
in der Gesamtlautstärke mit diesem Stereoregler
kontrolliert. Danach gelangt ein zu einem Monosi-
gnal zusammengefasstes Summensignal an den
Ausgang AUX SEND 1 (#). Wird in der CONTROL
ROOM SOURCE Sektion (#39) der Schalter AUX
1 gedrückt, gelangt das Stereosignal AUX SEND 1
L/R in die stereophone Abhörsektion. Dort kann es
optisch und akustisch überprüft werden (mehr dazu
unter #39 ~ #41 sowie #43)
Ganz nach links gedreht, ist das Signal des Aus-
spielwegs ausgeblendet, in der 12-Uhr Position des
Reglers befindet sich die „Unity Gain" Stellung, rechts
davon kann das Signal bis max. +10 dB angehoben
werden.
HELIX BOARD 12
PLUS
