in Kauf nehmen müssten. Sie gewinnen dadurch an
Aussteuerungsreserven und Klarheit des Signals,
ohne den Gesamtklang negativ zu beeinflussen.
Tiefe Frequenzen verbrauchen nämlich sehr viel
Energie. Trittschall oder Griffgeräusche belasten
demnach nur die angeschlossene Endstufe, tragen
jedoch nicht zur Qualität des Musiksignals bei.
Es besteht ein klanglicher Unterschied, ob Sie die
tiefen (Stör-) Frequenzen mit dem LOW CUT Schalter
unterdrücken, oder ob Sie versuchen, dies einfach
mit dem Bassregler der Klangregelung (#22) zu be-
werkstelligen. Da die Klangregelung einen wesentlich
breiteren Frequenzbereich bearbeitet, würden Sie mit
dem Bassregler viel zu viele Nachbarfrequenzen im
Tiefmittenbereich bearbeiten, und der Klang würde
wesentlich ausgedünnt. Das passiert mit dem LOW
CUT Schalter nicht, da der eine viel höhere Flan-
kensteilheit aufweist.

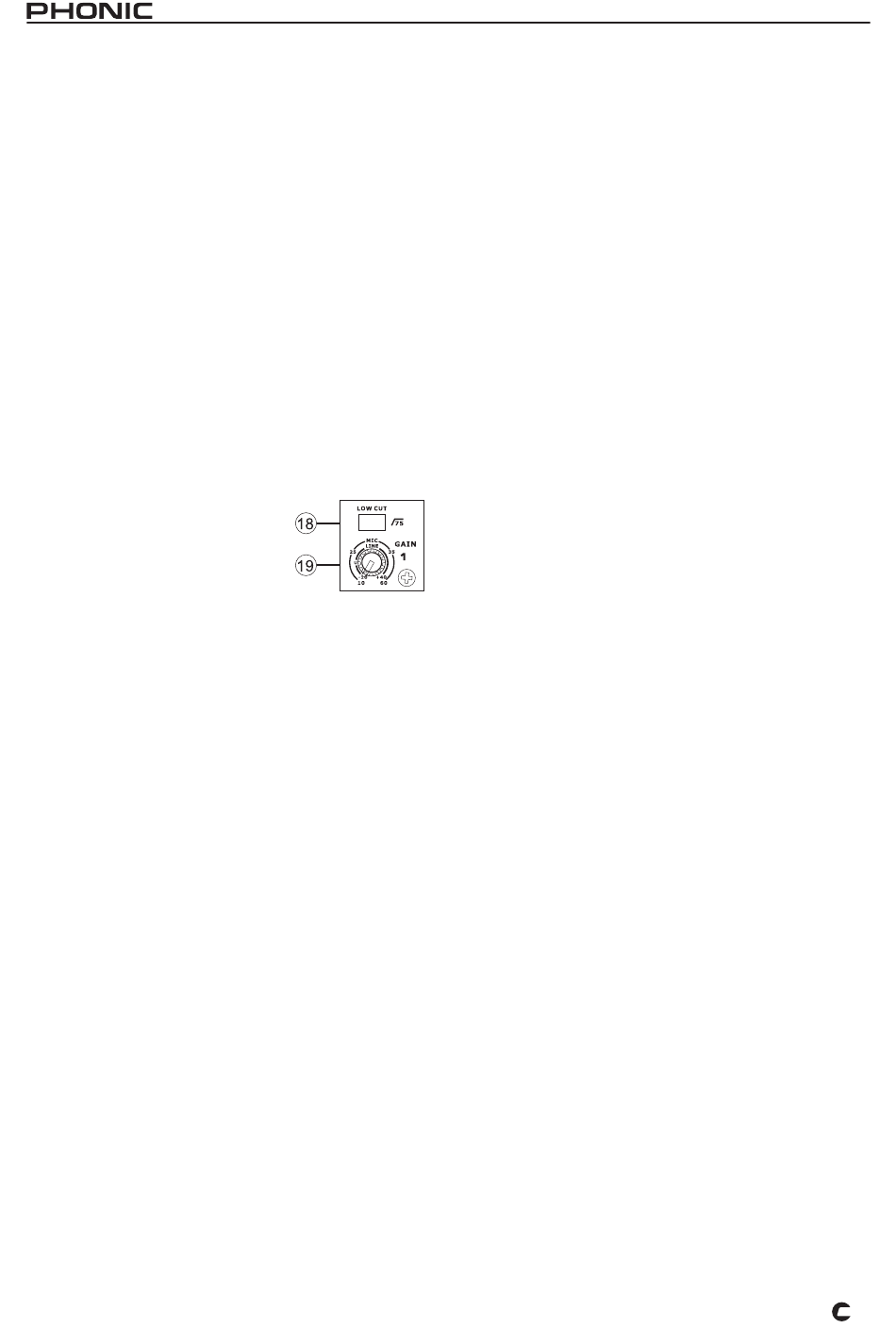

19. GAIN MIC / LINE
Dieser Drehregler sitzt an ober-
ster Stelle im Kanalzug, weil sei-
ne Funktion in enger Verbindung
mit den MIC (#1) und LINE (#2)
Buchsen steht. Mikrofone, Instru-
mente und Linepegelgeräte, so verschieden sie sind,
haben eben auch unterschiedliche Ausgangspegel.
Der GAIN Regler kontrolliert die Eingangsempfind-
lichkeit für das Signal im Kanalzug, wodurch der
Pegel des externen Geräts dem Mixer-internen
Verarbeitungspegel angepasst wird.
Wird die Eingangsverstärkung zu hoch eingestellt,
verzerrt das Signal und der Kanal wird übersteuert.
Ist sie zu niedrig, treten die Nebengeräusche über
Gebühr hervor und u.U. ist die Signalstärke für die
Ausgangssektion des Mixers sowie die verschiede-
nen Ausspielwege nicht ausreichend.
Der Regelumfang der Eingangsempfindlichkeit
erstreckt sich über zwei verschiedene Bereiche, je
nachdem, ob es sich um Mikrofon- oder Linepegel
handelt. Für Mikrofonpegel reicht der Regelbereich
des Gain Reglers von +10 bis +60 dB, für Line Si-
gnale reicht er von -10 bis +0 dB.
An der XLR Buchse (#1) angeschlossene Signale
werden bei Linksanschlag des Reglers um 10 dB
verstärkt. Ist der Regler ganz aufgedreht, beträgt die
Verstärkung 60 dB.
1
Bei den Klinkeneingängen haben wir es bei zuge-
drehtem Regler mit einer Absenkung von 10 dB, bei
aufgedrehtem Regler mit einer Anhebung von 0 dB
zu tun – „Unity Gain", also keine Beeinflussung des
Eingangspegels, befindet sich in der 9-Uhr Position
(was mit einem „U" gekennzeichnet ist).
Diese 10 dB Absenkung erweisen sich als hilfreich,
wenn ein Signal mit hohem Pegel anliegt bzw. eine
starke Anhebung durch den Einsatz der Klangrege-
lung erfährt – oder beides zusammen. Ohne diese
Absenkung könnte der Kanal schnell zum Übersteu-
ern gebracht werden.
Um den Pegel korrekt einzustellen, sollten Sie das
Eingangssignal in der Pegelanzeige (#3) sichtbar
machen. Das gelingt Ihnen beim HELIX BOARD 12
PLUS trotz fehlenden SOLO Schalters, indem Sie
z.B. den AUX 1 (#2) auf 12 Uhr stellen, ebenso
den Summenregler AUX SEND 1 (#36), und in der
CONTROL ROOM SOURCE Sektion (#39) den
Schalter AUX 1 betätigen. Es gibt allerdings auch
noch andere Möglichkeiten beim HELIX BOARD 12
PLUS, den Pegel korrekt einzustellen – mehr dazu
im Kapitel „RICHTIG EINPEGELN".
Wird der Pegel korrekt eingestellt, arbeitet der Mixer
mit optimalem Betriebspegel. Dies ist der Fall, wenn
sich der Durchschnittspegel den Bereich von „0" auf
der Pegelanzeige abspielt. Einzelne, sehr schnelle
Signalspitzen dürfen durchaus auch mal die PEAK
LED des Kanals (#28) zum Leuchten bringen. Dann
haben Sie den Kanal richtig eingepegelt (lesen
Sie bitte unbedingt das Kapitel „RICHTIG EINPE-
GELN"!).
Beachten Sie, dass die Signale für die USB
Schnittstelle direkt hinter dem Gain Regler ab-
gegriffen werden, sofern der USB PRE/POST
Schalter (#23) auf PRE steht. Der Pegel, der in
die Recording Software gelangt, ist also abhän-
gig von der Stellung des Gain Reglers. Wenn
Sie den Pegel im Pult richtig einstellen, ist er
auch automatisch auf der digitalen Ebene richtig
eingestellt.
Vermutlich werden Sie jetzt stutzig. Obwohl Sie den
Kanal auf analoger Seite korrekt auf „0" eingepegelt
haben, erscheint das Signal auf digitaler Ebene
lediglich mit einem Pegel von –18 dBFS. Das ist
normal – dies ist ein internationaler Standard und
trägt zur nötigen Aussteuerungsreserve bei. Mehr
dazu im Kapitel „FEHLERBEHEBUNG" am Ende
dieser Bedienungsanleitung.
