BESCHREIBUNG
ANSCHLUSSFELDS
Wahrscheinlich verraten wir Ihnen nichts Neues - hier
schließen sie alles an: Mikrofone, Instrumente mit Line
Pegel, Effektgeräte, Kopfhörer, Aufnahmegerät, ein PA
System, etc�
Machen Sie sich keine Gedanken über Pegel, Symmetrie,
Impedanzen, Polung und andere Anschlussprobleme�
Vergessen Sie's! An das HELIX BOARD 18 UNIVERSAL
können Sie (fast) alles anschließen� Hier verraten wir
Ihnen, warum:
• Jeder Eingang und Ausgang ist symmetriert (mit
Ausnahme von Insert, Phones, Control Room und den
Cinch Buchsen)�
• Jeder Eingang akzeptiert nahezu jede
Ausgangsimpedanz�
• Die Summenausgänge Links/Rechts liefern 28 dBu an
600 Ohm�
• Die Phasen der Ein- und Ausgänge sind identisch�
Führen Sie bitte bei jedem Anschluss einer neuen
Signalquelle die Einstellungsanleitung gemäß „RICHTIG
EINPEGELN" durch�

Pult Oberseite

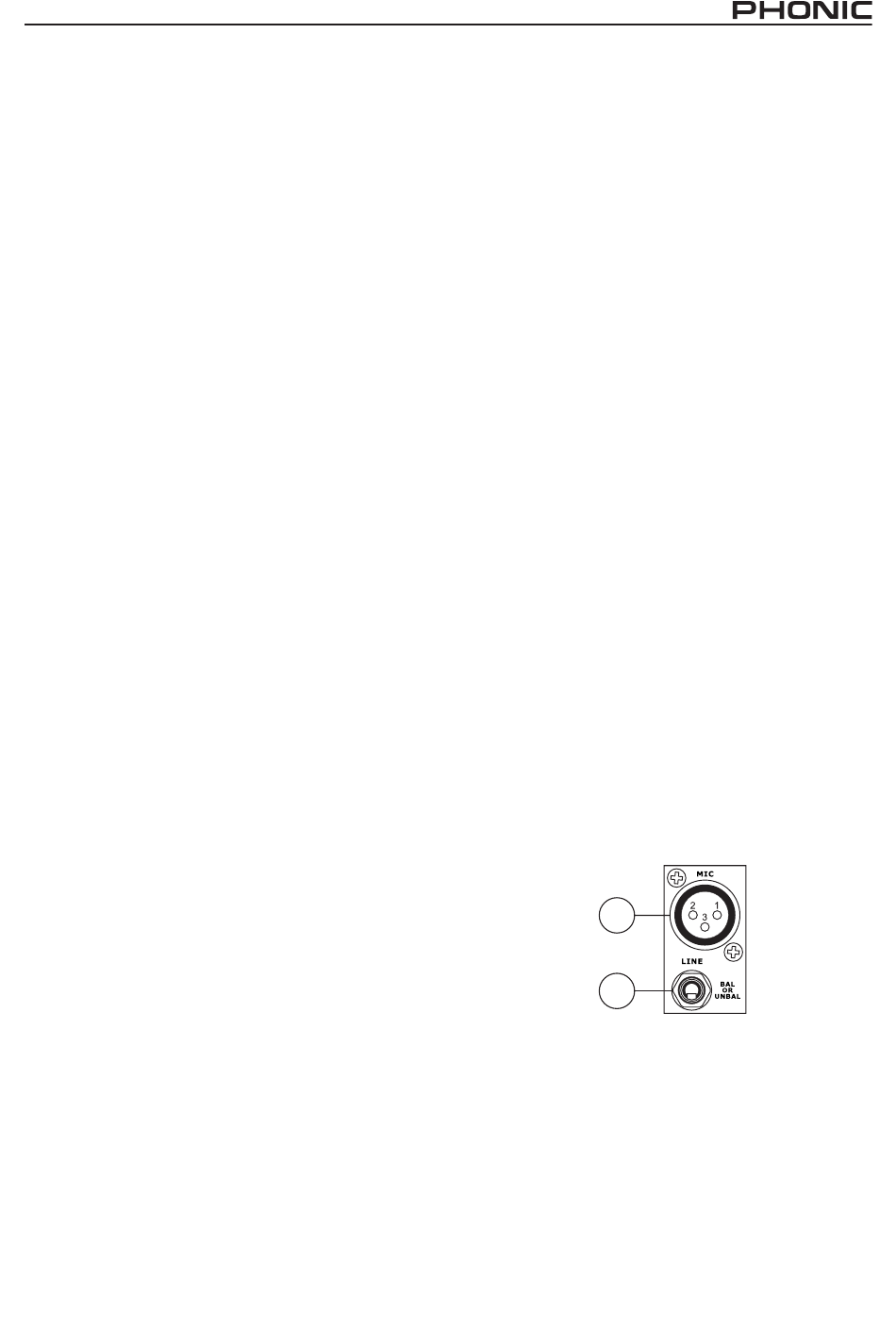

1. XLR BAL / UNBAL MIC EINGÄNGE
Die symmetrischen
weibliche XLR Buchsen ausgelegt� Hier werden Geräte
angeschlossen, deren Ausgangssignal sogenannten
„Mikrofonpegel" hat, also Mikrofone (wer hätte das
gedacht���) und DI Boxen� Es gibt jedoch auch Geräte,
die im Ausgang XLR Buchsen verwenden, deren
Ausgangspegel jedoch +4 dBu beträgt� Die sollten
hier nicht angeschlossen werden, der Eingangspegel
wäre sehr wahrscheinlich zu hoch und würde die
Eingangsschaltung verzerren, noch bevor Sie mit
dem Gain Regler irgendetwas dagegen tun könnten�
Verwenden Sie für solche Signale die Line Eingänge�
Wir empfehlen die Verwendung von professionellen
Mikrofonen mit symmetrischen Ausgängen, egal ob
dynamisch, Kondensator-
Benutzen Sie bitte nur hochwertige, niederohmige
Kabel und achten Sie auf die richtige Steckerbelegung�
Die Belegung der XLR Buchsen entspricht dem
internationalen Standard: 1 = Masse, 2 = positiv, 3 =
negativ�
Kondensatormikrofone und aktive DI Boxen brauchen
zum Betrieb eine Spannungsversorgung� Diese wird
in der Regel direkt über die Audioleitung, also das
Mikrofonkabel, mit der sogenannten Phantomspeisung
hergestellt� Wenn Sie die Phantomspeisung einschalten,
sollten alle Lautstärke Regler (Eingangskanäle, Master)
runter gedreht sein� Um übermäßige Störgeräusche in
den angeschlossenen Lautsprechern zu vermeiden,
sollten Sie Kondensatormikrofone nicht einstecken,
solange die Phantomspeisung eingeschaltet ist�
PHONIC CORPORATION – Bedienungsanleitung Helix Board 18 UNIVERSAL
Mikrofoneingänge sind
oder Bändchenmikrofon�
DES
Also: Erst
dann Phantomspeisung
Phantomspeisung bei #18)�
WARNUNG: Wir gehen zwar davon aus, dass Sie als stolzer
Besitzer eines hochwertigen Mischpults wie das HELIX BOARD 18
UNIVERSAL
haben – dennoch: Verwenden Sie niemals ein unsymmetrisches
Mikrofon, wenn die Phantomspeisung eingeschaltet ist – es könnte
extremen Schaden nehmen� Lassen Sie die Phantomspeisung auch
dann ausgeschaltet, wenn Sie nur dynamische Mikrofone verwenden�
Professionelle dynamische Mikrofone sind zwar symmetrisch, und der
Begriff „Phantomspeisung" deutet eigentlich darauf hin, dass diese
Speisespannung für das Mikrofon „unsichtbar" ist, dennoch tun Sie gut
daran, die Phantomspeisung wirklich nur dann einzuschalten, wenn sie
auch benötigt wird�
2. LINE
An diese dreipolige 6,3 mm TRS Klinkenbuchse werden
Geräte mit niederohmigem Linienpegel angeschlossen,
also mit Ausnahme von Mikrofonen, Geräte wie
Keyboards, elektronische Drums, CD Spieler, andere
Mixer, usw�
Es können symmetrische oder unsymmetrische Signale
verarbeitet werden� Wenn Sie einen unsymmetrischen
(also meist
verwenden, wandelt der Line Eingang das Signal, das
am Ring anliegt, automatisch in Masse um� Der Ring
muss mit Masse verbunden sein, wenn das Signal
unsymmetrisch ist�
Lesen Sie bitte unbedingt die Hintergrundinformationen,
die Ihnen das Kapitel „Symmetrisch und Unsymmetrisch"
liefert�
als
Mikrofon- und Line Eingänge sollten nicht gleichzeitig
belegt werden, sonst kommt es zu Beeinträchtigungen
der Signale und Rückkopplungen, da sie sich den
Schaltkreis des Vorverstärkers teilen (aber nicht die
Phantomspeisung) – also entweder nur das Mikrofon
anschließen oder ein Line Pegel Gerät�
Mikrofon oder DI
einschalten����
keine unsymmetrischen Mikrofone in Ihrem Arsenal
zweipoligen) 6,3 mm
1
2
Box einstecken,
(mehr zur
Klinkenstecker
