Wenn Sie den Fader ganz bis zum Anschlag nach
oben schieben, bekommen Sie eine Verstärkung des
Signals um 10 dB. Ganz nach unten geschoben ist
das Signal ausgeblendet.

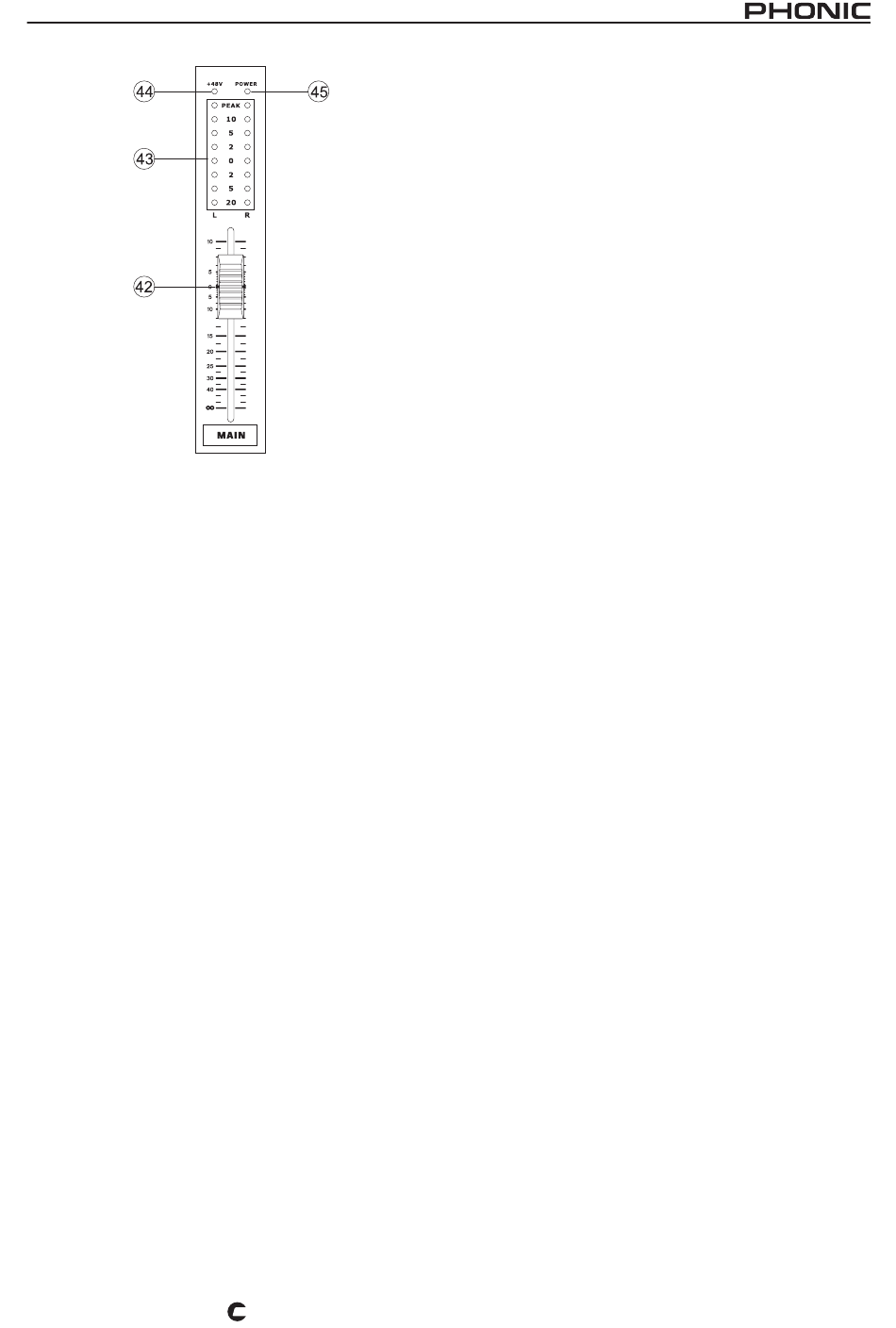

43. PEGELANZEIGEN
Diese beiden -stelligen LED Ketten sind die Pe-
gelanzeigen für den linken und rechten Kanal des
Mixers. Der Anzeigebereich erstreckt sich von –20
dB bis +10 dB sowie einer Peak LED pro Kanal.
Die LED Ketten sitzen schaltungstechnisch in der
CONTROL ROOM Sektion, und zwar vor dem Laut-
stärkeregler CONTROL ROOM / SUBMIX (#1), sind
also nicht abhängig von dessen Stellung. Welcher
Pegel angezeigt wird, hängt davon ab, welches
Quellsignal gewählt ist, d.h. welcher der Schalter
in der CONTROL ROOM SOURCE Sektion (#39)
gedrückt ist. Ist keiner dieser Schalter gedrückt,
kann auch kein Pegel abgelesen werden!
Auf diese Weise kann exakt der Eingangspegel jedes
einzelnen Kanals eingestellt werden. Voraussetzung
ist jedoch folgende Vorgehensweise:
Legen Sie ein Audiosignal an einen Kanal an, achten
Sie jedoch dabei darauf, dass nur dieser Kanal ein Si-
gnal erhält, die Audiosignale der anderen Kanäle also
momentan nicht spielen. Sie haben nun wiederum
zwei Möglichkeiten, das Signal auf die Pegelanzeigen
zu bekommen: Entweder Sie verwenden die AUX 1
Schiene oder die MUTE / ALT 3- Schiene.
Wenn Sie sich für die AUX 1 Schiene entscheiden:
Bringen Sie den AUX SEND Regler (#2) des Kanals
auf die 12 Uhr Position (der Regler rastet dort ein
wenig ein). Dies ist die sog. „Unity Gain" Stellung,
bei der das Ausgangssignal genauso hoch ist wie
HELIX BOARD 12 PLUS
PLUS
das Eingangssignal. Drücken Sie in der CONTROL
ROOM SOURCE Sektion (#39) den Schalter AUX 1.
Nun gelangt das Signal der AUX 1 Schiene auf die
Pegelanzeigen. Sie können nun, da die AUX Regler
auf „Unity Gain" stehen, exakt den Eingangspegel
des jeweiligen Kanals ablesen, also unabhängig
von der Stellung des Lautstärkereglers des Kanals,
d.h. es handelt sich um ein sog. PFL (Pre Fader
Listening).
Wenn Sie sich für die MUTE / ALT 3-4 Schiene ent-
scheiden: Bringen Sie den LEVEL Regler des Kanals
(#29) auf Unity Gain, also in die 12 Uhr Stellung.
Betätigen Sie den MUTE / ALT 3- Schalter (#2)
sowie den Schalter ALT 3-4 (#39) in der CONTROL
ROOM SOURCE Sektion. Nun gelangt das MUTE /
ALT 3- Signal auf die Pegelanzeigen.
Der Unterschied zwischen beiden Varianten besteht
darin, dass Sie bei der ALT 3/ Methode „SOLO IN
PLACE" ablesen (und dementsprechend auch ab-
hören). Da das MUTE / ALT 3- Signal hinter dem
LEVEL Regler und vor allem hinter dem PAN / BA-
LANCE Regler des jeweiligen Kanals abgenommen
wird, können Sie auf diese Weise die Positionierung
des Kanals im Stereopanorama überprüfen. Die Con-
trol Room Sektion ist ja durchweg in stereo gehalten,
so dass Bewegungen am PAN bzw. BAL Regler sofort
in der Pegelanzeige sichtbar werden. Diese Methode
wird auch mit AFL (After Fader Listening) oder POST
FADER LISTENING bezeichnet.
Bei einem sog. PRE Fader Signal wird das Signal
für die Pegelanzeige vor dem relevanten Lautstärke-
regler angezapft. Der Regler hat also keinen Einfluss
auf den angezeigten Pegel. Bei einem POST Fader
Signal ist die Stärke des angezeigten Signals sehr
wohl vom jeweiligen Lautstärkeregler abhängig,
da es nach dem Regler entnommen wird. Denken
Sie daran, wenn Sie Signalpegel überprüfen. Im
HELIX BOARD 12 PLUS sind eigentlich fast alle
angezeigten Pegel POST FADER, also abhängig
von mindestens einem Lautstärkeregler. Einzige
Ausnahme bildet das USB / 2T RETURN Signal.
Dieses verfügt über keinen eigenen Lautstärkeregler
vor der Pegelanzeige, es wird also der tatsächliche
Eingangspegel gezeigt.
Außerdem ist die Stärke des angezeigten Pegels
davon abhängig, ob nur ein Signal oder mehrere
überprüft werden. Vergewissern Sie sich also sorg-
fältig, ob Sie wirklich nur ein Signal abhören / optisch
überprüfen – schnell hat man hier Fehler gemacht,
weil in der CONTROL ROOM SOURCE Sektion mehr
als nur ein Schalter gedrückt ist.
