auto gyro CAVALON Betriebshandbuch Seite 82

Die Tanks befinden sich hinter den Sitzen und fassen zusammen 100 Liter. Die
Füllstandsanzeige erfolgt optisch, bzw. durch einen Peilstab, welcher diagonal durch den
Einfüllstutzen eingeführt wird (siehe 8.5).
Optional können Reststands- / Low Fuel Sensoren eingebaut sein. Die Reststandsanzeige
leuchtet auf, sobald sich nur noch 5 Liter oder weniger ausfliegbarer Kraftstoff im Tank
befinden.

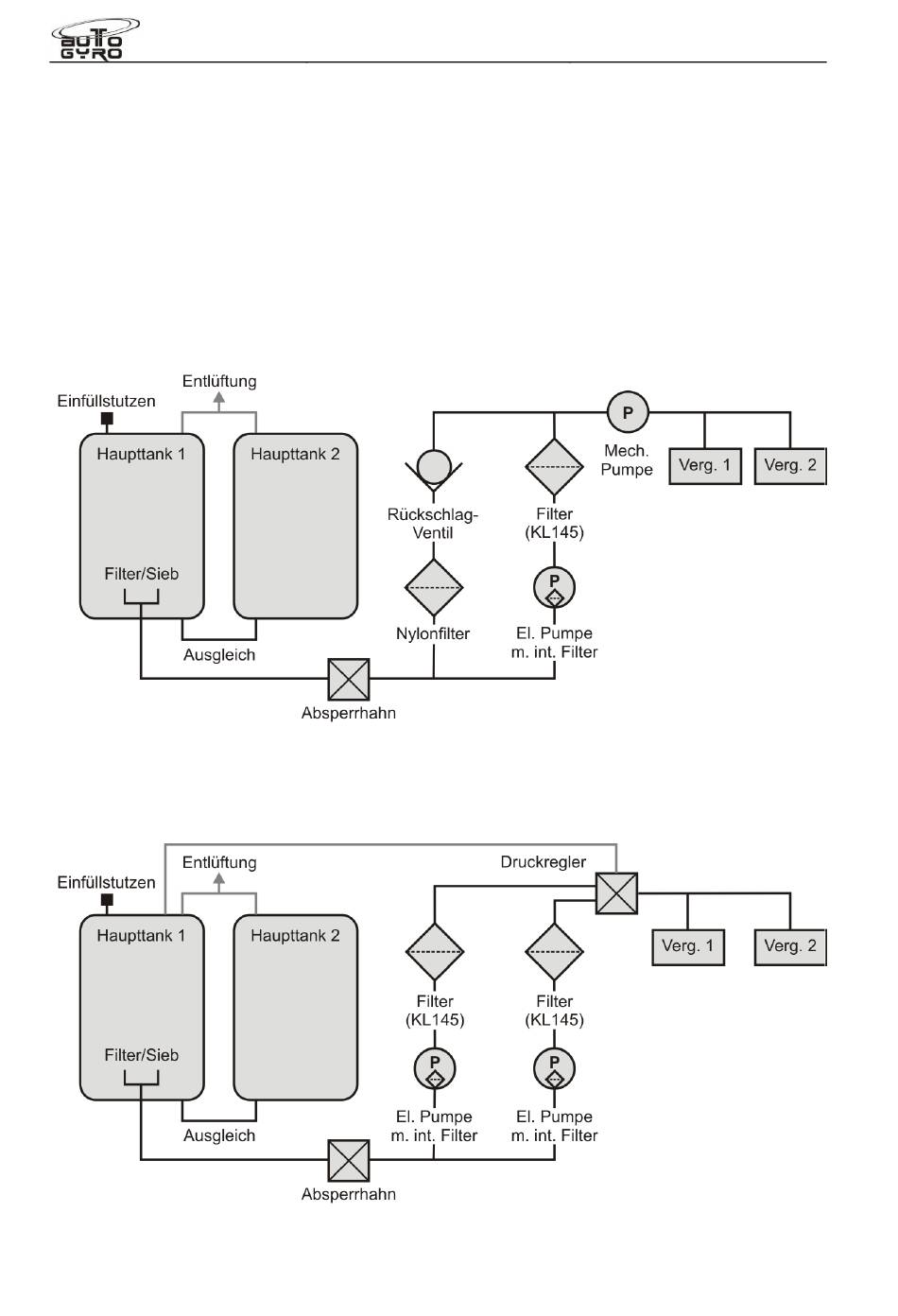

Das Kraftstoffsystem hängt vom verwendeten Motortyp ab, siehe Prinzipskizze.
Kraftstoffsystem ROTAX 912:
Kraftstoffsystem ROTAX 914:
AutoGyro_FBH_Cavalon
Flug- und Betriebshandbuch
Cavalon
Revision 2.0 – Ausgabe 16.06.2014
ABSCHNITT 7
SYSTEMBESCHREIBUNG
7-2
