3 Geräteübersicht
3.4 Geräteaufbau
3.4.1 Übersicht Komponenten
27
20

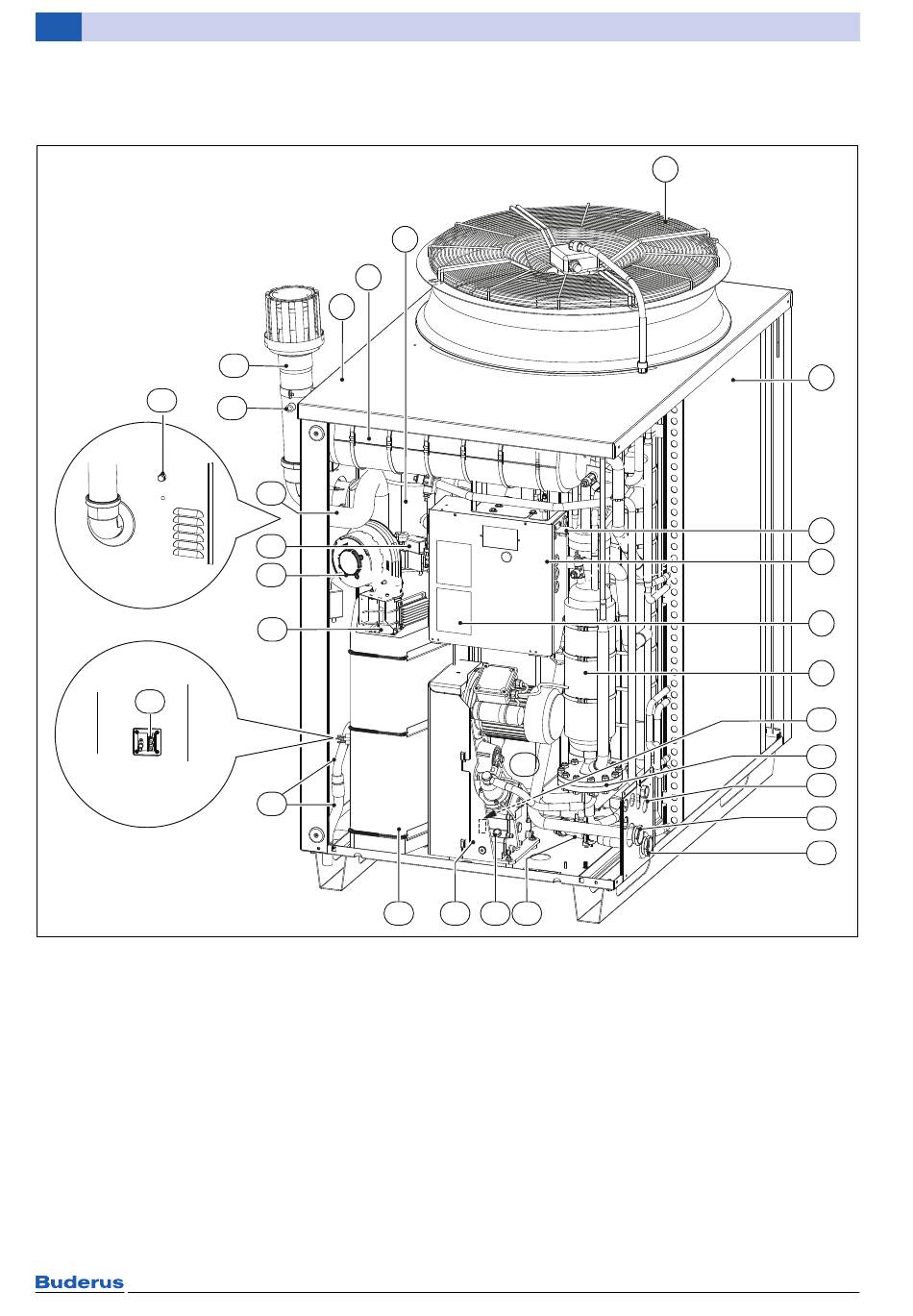

Bild 15
[1] Oberteil Verkleidung
[2] Trockner
[3] Austreiber
[4] Gebläse Wärmequelle
[5] Verdampfer
[6] Durchführung und Zugentlastung für CAN-Bus-
Kabel
[7] Gehäuse Steuergerät
[8] Typschilder
[9] Speicher der Lösungspumpe
[10] Drehzahlfühler Ölpumpe
[11] Membran Ölpumpe
[12] Kabeldurchführungen (4x)
[13] Heizungsrücklauf
[14] Heizungsvorlauf
12
2
1
26
25
24
23
22
21
19
18
3
16 15
17
[15] Durchflussmesser
[16] Ölmessstab Ölpumpe
[17] Ölpumpe
[18] Brennkammer
[19] Kondensatablauf mit Heizwiderstand
[20] Elektroden-Set
[21] Brenner
[22] Gebläse Verbrennungsluft
[23] Gasarmatur
[24] Ansaugrohr Verbrennungsluft
[25] Abgasmessstutzen
[26] Abgasführung
[27] Kappe für Knopf zum Reset des Abgastemperatur-
begrenzers
4
6 720 645 626-25.4T
Logatherm GWPL – 6 720 818 775 (2018/04)
5
6
7
8
9
10
11
12
13
14
