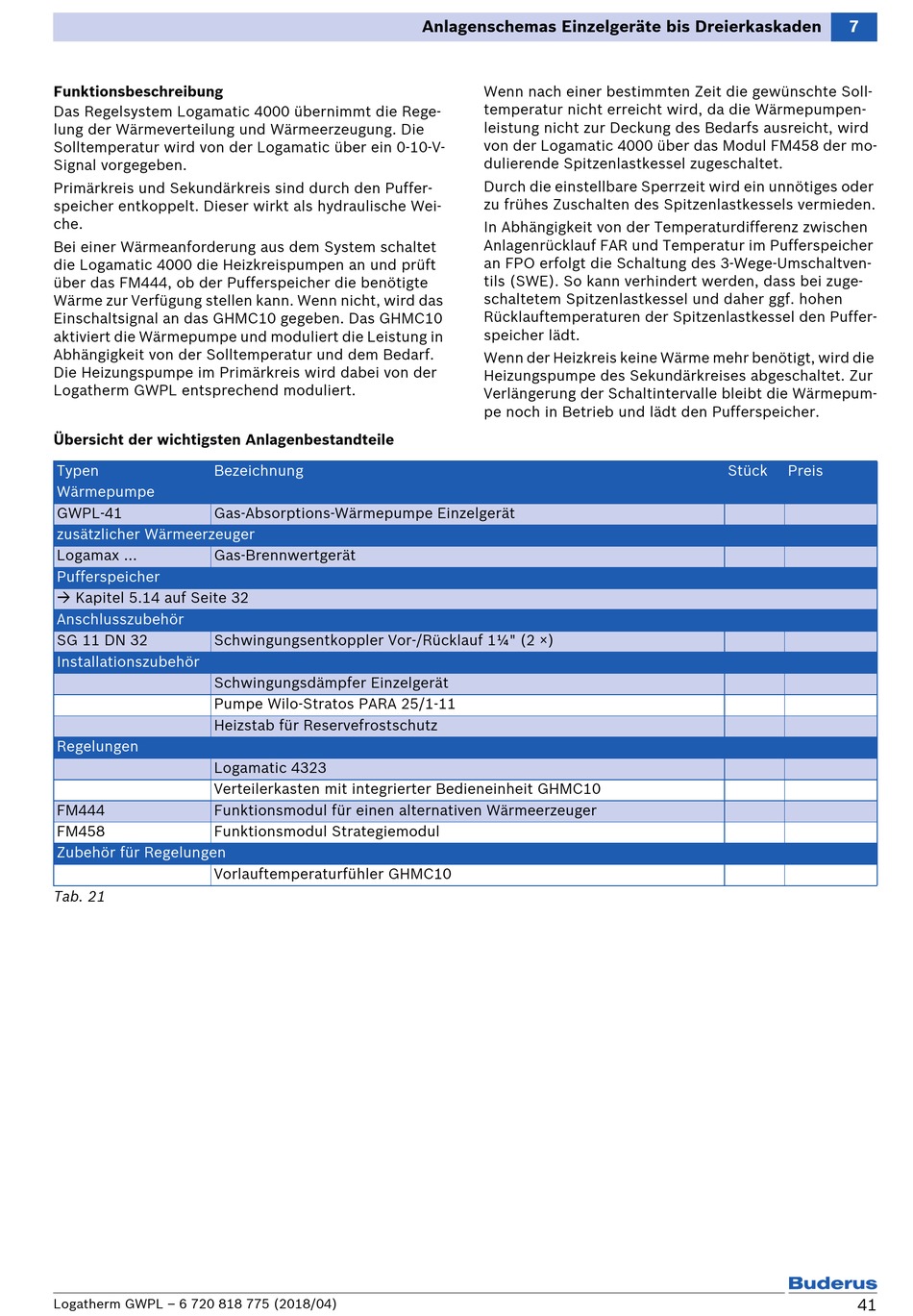

Funktionsbeschreibung
Das Regelsystem Logamatic 4000 übernimmt die Rege-
lung der Wärmeverteilung und Wärmeerzeugung. Die
Solltemperatur wird von der Logamatic über ein 0-10-V-
Signal vorgegeben.
Primärkreis und Sekundärkreis sind durch den Puffer-
speicher entkoppelt. Dieser wirkt als hydraulische Wei-
che.
Bei einer Wärmeanforderung aus dem System schaltet
die Logamatic 4000 die Heizkreispumpen an und prüft
über das FM444, ob der Pufferspeicher die benötigte
Wärme zur Verfügung stellen kann. Wenn nicht, wird das
Einschaltsignal an das GHMC10 gegeben. Das GHMC10
aktiviert die Wärmepumpe und moduliert die Leistung in
Abhängigkeit von der Solltemperatur und dem Bedarf.
Die Heizungspumpe im Primärkreis wird dabei von der
Logatherm GWPL entsprechend moduliert.
Übersicht der wichtigsten Anlagenbestandteile
Typen Bezeichnung
Wärmepumpe
GWPL-41 Gas-Absorptions-Wärmepumpe Einzelgerät
zusätzlicher Wärmeerzeuger
Logamax ... Gas-Brennwertgerät
Pufferspeicher
 Kapitel 5.14 auf Seite 32
Anschlusszubehör
SG 11 DN 32 Schwingungsentkoppler Vor-/Rücklauf 1¼" (2 ×)
Installationszubehör
Schwingungsdämpfer Einzelgerät
Pumpe Wilo-Stratos PARA 25/1-11
Heizstab für Reservefrostschutz
Regelungen
Logamatic 4323
Verteilerkasten mit integrierter Bedieneinheit GHMC10
FM444 Funktionsmodul für einen alternativen Wärmeerzeuger
FM458 Funktionsmodul Strategiemodul
Zubehör für Regelungen
Vorlauftemperaturfühler GHMC10
Tab. 21
Logatherm GWPL – 6 720 818 775 (2018/04)
Anlagenschemas Einzelgeräte bis Dreierkaskaden
Wenn nach einer bestimmten Zeit die gewünschte Soll-
temperatur nicht erreicht wird, da die Wärmepumpen-
leistung nicht zur Deckung des Bedarfs ausreicht, wird
von der Logamatic 4000 über das Modul FM458 der mo-
dulierende Spitzenlastkessel zugeschaltet.
Durch die einstellbare Sperrzeit wird ein unnötiges oder
zu frühes Zuschalten des Spitzenlastkessels vermieden.
In Abhängigkeit von der Temperaturdifferenz zwischen
Anlagenrücklauf FAR und Temperatur im Pufferspeicher
an FPO erfolgt die Schaltung des 3-Wege-Umschaltven-
tils (SWE). So kann verhindert werden, dass bei zuge-
schaltetem Spitzenlastkessel und daher ggf. hohen
Rücklauftemperaturen der Spitzenlastkessel den Puffer-
speicher lädt.
Wenn der Heizkreis keine Wärme mehr benötigt, wird die
Heizungspumpe des Sekundärkreises abgeschaltet. Zur
Verlängerung der Schaltintervalle bleibt die Wärmepum-
pe noch in Betrieb und lädt den Pufferspeicher.
