Grundlagen

2 Grundlagen

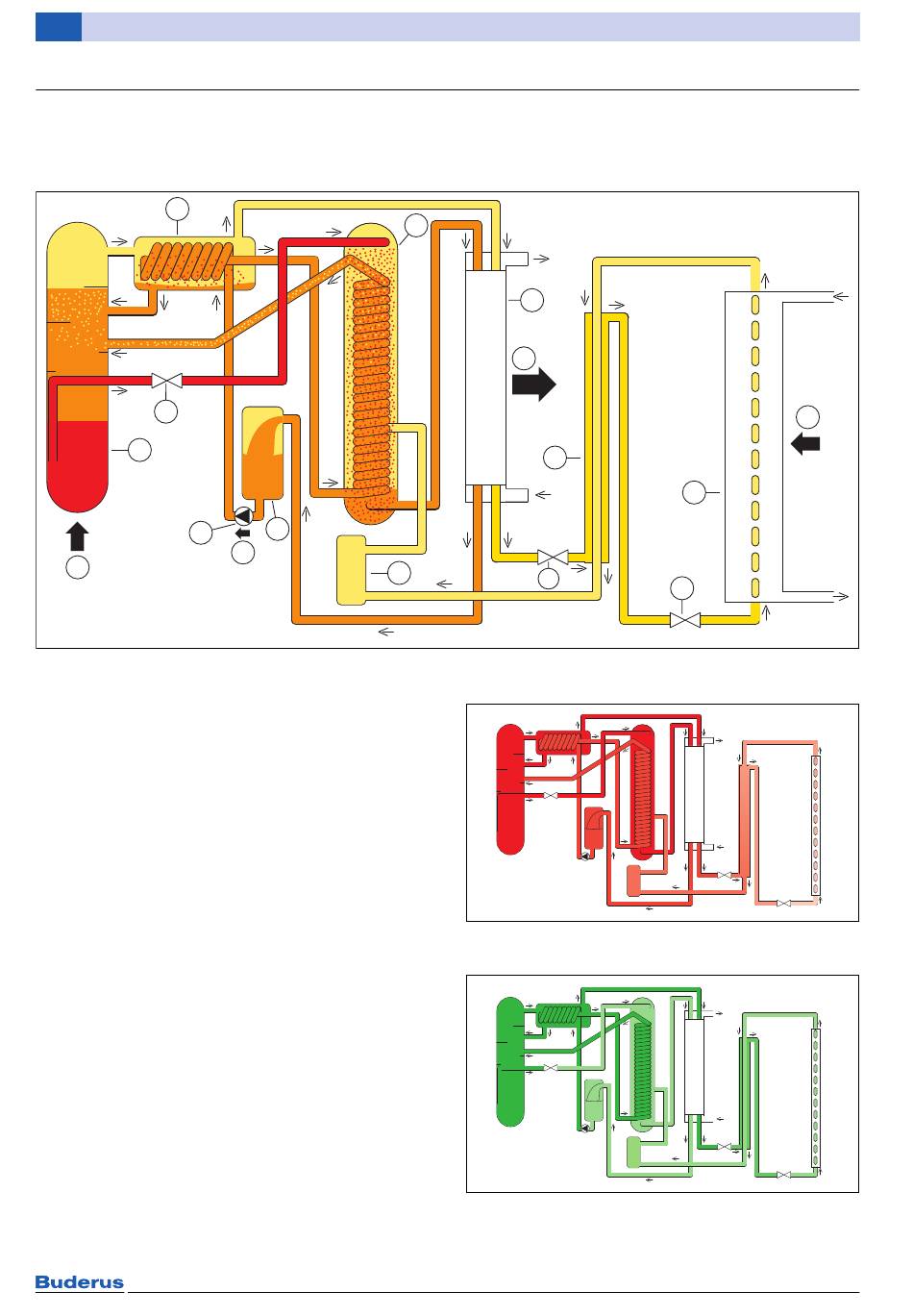

Bild 1 zeigt den prinzipiellen Aufbau der Gas-Wärme-
pumpe. Die in den einzelnen Bauteilen ablaufenden Pro-
zesse sind in Tabelle 2 beschrieben
3
2
1
12
A
Bild 1 Funktionsschema
Legende zu Bild 1:
1 Austreiber
2 Expansionsventil Lösungsmittel
3 Trockner
4 Absorber
5 Kondensator
6 Expansionsventil 1 Kältemittel
7 Kältemittel-Wärmetauscher
8 Expansionsventil 2 Kältemittel
9 Verdampfer
10 Zwischenspeicher Kältemittel
11 Speicher der Lösungspumpe
12 Lösungspumpe
A Aufnahme von Wärme (Gasbrenner)
B Aufnahme von elektrischer Energie (Lösungs-
pumpe)
C Abgabe von Wärme (Heizkreis)
D Aufnahme von Wärme (Luft)
dunkelgelb flüssiges Ammoniak
hellgelb gasförmiges Ammoniak
orange starke Lösung von Ammoniak in Wasser
rot Wasser oder schwache Lösung von Ammo-
niak in Wasser
4
11
B
10
4
5
C
7
6
Bild 2 Temperaturverlauf (je dunkler die Farbe desto
höher ist die Temperatur)
Bild 3 Druckverlauf (je dunkler die Farbe desto höher ist
der Druck)
