5.13.2

Kaskade

Die Komponenten von Kaskaden sind in einem Verteiler-
kasten fertig verdrahtet. Der Verteilerkasten muss an
eine 3-phasige Spannungsversorgung (400 V) ange-
schlossen werden. Die Verbindung zur Bedieneinheit
GHMC10 erfolgt über eine 24-V-Leitung und eine CAN-
Bus-Leitung.
Logamatic 4323
FPO
FPM
FPU
Logalux P...

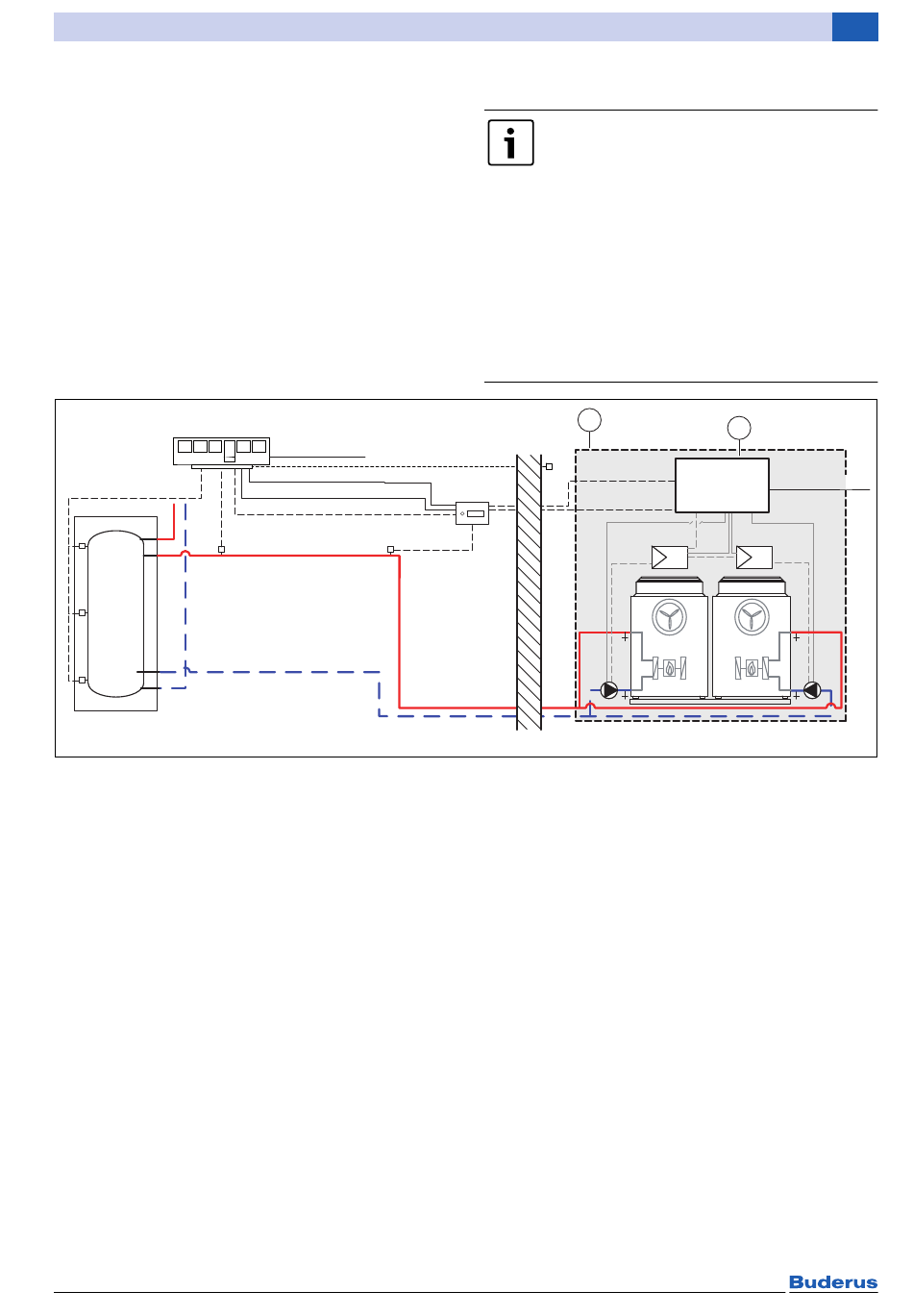

Bild 27 elektrischer Anschluss von Kaskaden und weiteren Komponenten, hier z. B. mit Logamatic 4000
[1] komplett inklusive Verteilerkasten vorverdrahtete Zweierkaskade GWPL-41 L2
[2] Verteilerkasten
Logatherm GWPL – 6 720 818 775 (2018/04)
230 V
/ 3×1,5 mm 2
0/230 V (WE on/off)
/ 1×1,5 mm
0/230 V (CH/DHW)
/ 1×1,5 mm
0-10 V
/ 2×0,5 mm
FWV FVHMC
Die einzelnen Wärmepumpen sind im vor-
montierten Verteilerkasten jeweils über
C10-Sicherungen abgesichert. Das überge-
ordnete Sicherungsorgan zur Spannungs-
versorgung der Kaskade muss bauseits
entsprechend ausgelegt werden.
Wir empfehlen, die Phasen einzeln abzusi-
chern, um beim Auslösen der Sicherung für
eine Phase noch einen Frostschutz durch
die verbleibenden Geräte, die über andere
Phasen versorgt werden, zu gewährleisten.
Die angegebenen Querschnitte sind Min-
destangaben und müssen ggf. angepasst
werden.
FA
2
GHMC10
2
2
Planungshinweise
1
2
24 V
/ 3×1 mm 2
CAN-
CAN-BUS
BUS
230 V
S61 S61
PK
Logatherm GWPL ... L2
5
400 V
2
/ 5×2,5 mm
PK
6 720 649 734-07.2O
