7 Anlagenschemas Einzelgeräte bis Dreierkaskaden
7.2.3

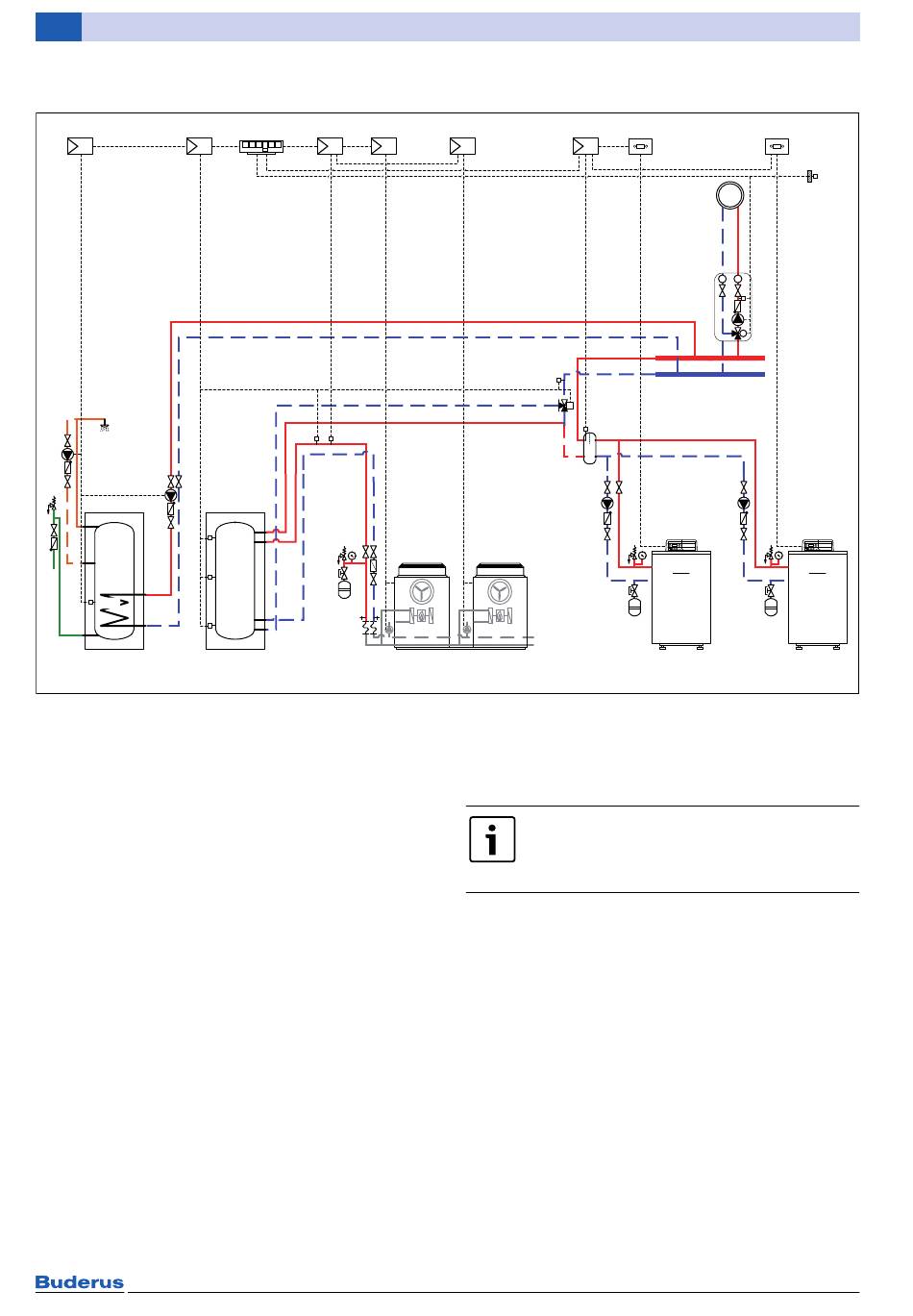

Bivalente Anlage mit Zweierkaskade und Gas-Brennwertkessel-Kaskade

FM441 FM444
6
2PZ
2PS
2FB
Logalux SH
Bild 38
FA Außentemperaturfühler
FAR Temperaturfühler Anlage Rücklauf
FM441 Funktionsmodul für einen Heizkreis und Warm-
wasserbereitung
FM444 Funktionsmodul für einen alternativen Wärme-
erzeuger
FM458 Funktionsmodul Strategiemodul
FPM Temperaturfühler Pufferspeicher Mitte
FPO Temperaturfühler Pufferspeicher oben
FPU Temperaturfühler Pufferspeicher unten
FV Temperaturfühler Heizungsvorlauf
FVHMC Temperaturfühler Vorlauf GHMC10
FVS Temperaturfühler Vorlauf System
FWV Temperaturfühler Wärmeerzeuger Vorlauf
GHMC10 Bedieneinheit
MC Mastercontroller Gas-Brennwertkessel
PH Heizungspumpe (Sekundärkreis)
PK Heizungspumpe (Primärkreis)
PS Pufferspeicher
SH 3-Wege-Mischventil
SWE 3-Wege-Umschaltventil Wärmeerzeuger
S61 Basiscontroller der Gas-Wärmepumpe
2FB Warmwasser-Temperaturfühler
2PS Speicherladepumpe
2PZ Zirkulationspumpe
4323 Logamatic 4000
50
4323 GHMC10 S61
6 5 5
FWV FVHMC
FPO
FPM
FPU
PS
S61
1 1
FAR
AB
B
Logatherm GWPL... L2
1 Position des Moduls: am Wärmeerzeuger
5 Position des Moduls: an der Wand
6 Position des Moduls: in dem Regelgerät Loga-
matic R4323
Diese Hydraulik ist sinnvoll bei geringem
Warmwasserbedarf. Bei höherem Warm-
wasserbedarf externes Ladesystem LAP/
LSP verwenden.
Bestandteile der Heizungsanlage
• Gas-Absorptions-Wärmepumpe Zweierkaskade
Logatherm GWPL-41 L2
• zwei Gas-Brennwertkessel Logano ... in Kaskade
• Pufferspeicher
• Warmwasserspeicher Logalux SH...
• ein gemischter Heizkreis (auch mehrere möglich)
• Regelung durch Logamatic 4000 und Bedieneinheit
GHMC10
FM458 MC
6 1
T T
SWE
M
A
FVS
PK PK
Buderus
Logano ...
Logatherm GWPL – 6 720 818 775 (2018/04)
MC
1
FA
FV
PH
SH
M
Buderus
Logano ...
6 720 807 110-01.2O
