7
Anlagenschemas Einzelgeräte bis Dreierkaskaden
7.1.4

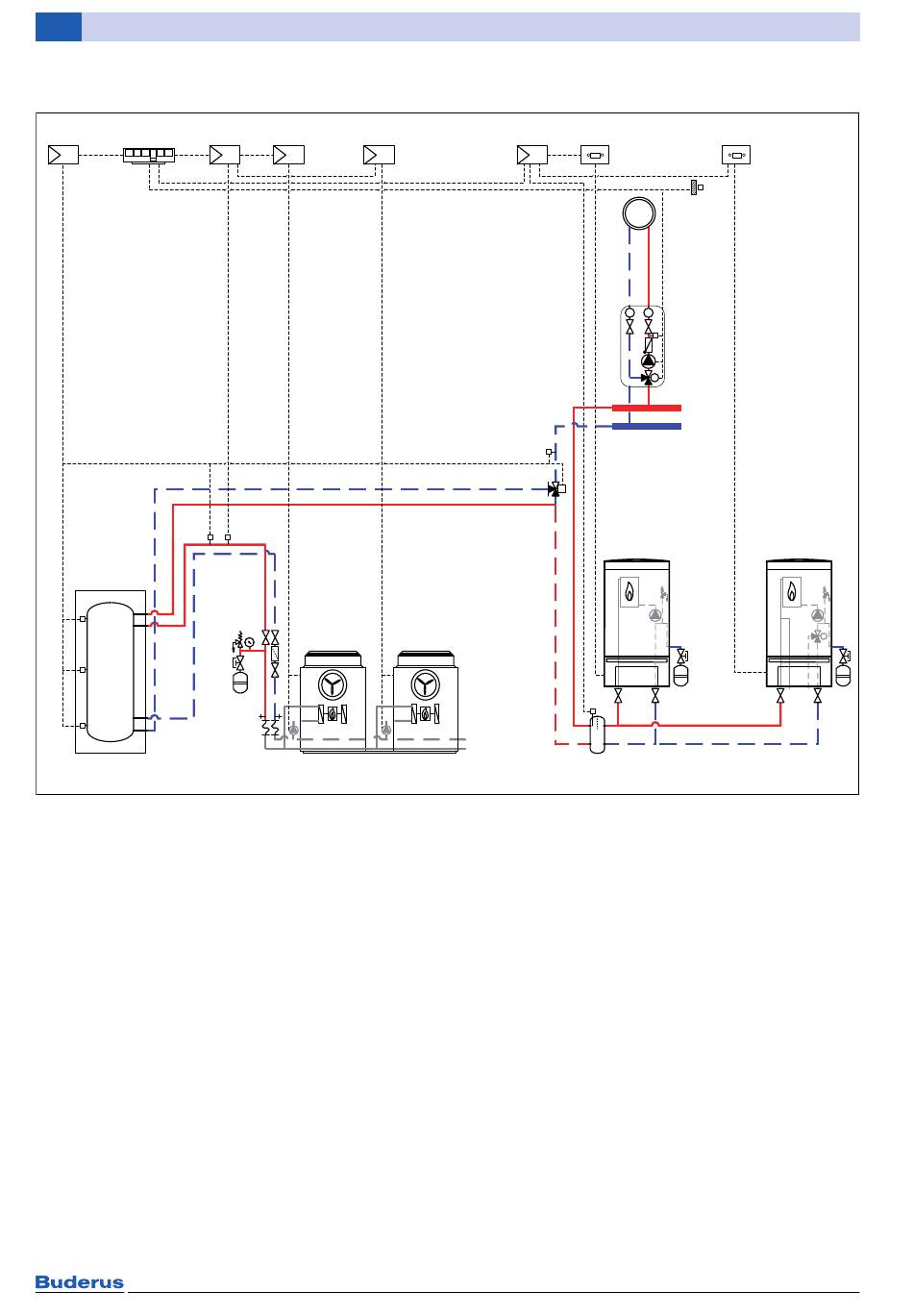

Bivalente Anlage mit Zweierkaskade und Gas-Brennwertgeräte-Kaskade
FM444
4323
GHMC10
6
5
FWV
FPO
FPM
FPU
PS
Bild 35
BC
Basiscontroller des Gas-Brennwertgeräts
FA
Außentemperaturfühler
FM444
Funktionsmodul für einen alternativen Wärme-
erzeuger
FM458
Funktionsmodul Strategiemodul
FAR
Temperaturfühler Anlage Rücklauf
FPM
Temperaturfühler Pufferspeicher Mitte
FPO
Temperaturfühler Pufferspeicher oben
FPU
Temperaturfühler Pufferspeicher unten
FV
Temperaturfühler Heizungsvorlauf
FVHMC
Temperaturfühler Vorlauf GHMC10
FVS
Temperaturfühler Vorlauf System
FWV
Temperaturfühler Wärmeerzeuger Vorlauf
GHMC10 Bedieneinheit
PH
Heizungspumpe (Sekundärkreis)
PS
Pufferspeicher
SH
3-Wege-Mischventil
SWE
3-Wege-Umschaltventil Wärmeerzeuger
S61
Basiscontroller der Gas-Wärmepumpe
4323
Logamatic 4000
44
S61
S61
5
1
1
FVHMC
Logatherm GWPL ... L2
FM458
BC
6
1
T
FAR
AB
SWE
M
B
A
FVS
Logamax ...
1
Position des Moduls: am Wärmeerzeuger
5
Position des Moduls: an der Wand
6
Position des Moduls: in dem Regelgerät Loga-
matic R4323
Bestandteile der Heizungsanlage
• Gas-Absorptions-Wärmepumpe Zweierkaskade
Logatherm GWPL-41 L2
• zwei Gas-Brennwertgeräte Logamax ... in Kaskade
• Pufferspeicher
• ein gemischter Heizkreis (auch mehrere möglich)
• Regelung durch Logamatic 4000 und Bedieneinheit
GHMC10
Logatherm GWPL – 6 720 818 775 (2018/04)
BC
1
FA
T
FV
PH
SH
M
Logamax ...
6 720 807 107-01.1O
