Buderus Logatherm GWPL-41 series Planungsunterlage Für Den Fachmann Seite 63

MA
WT
EH

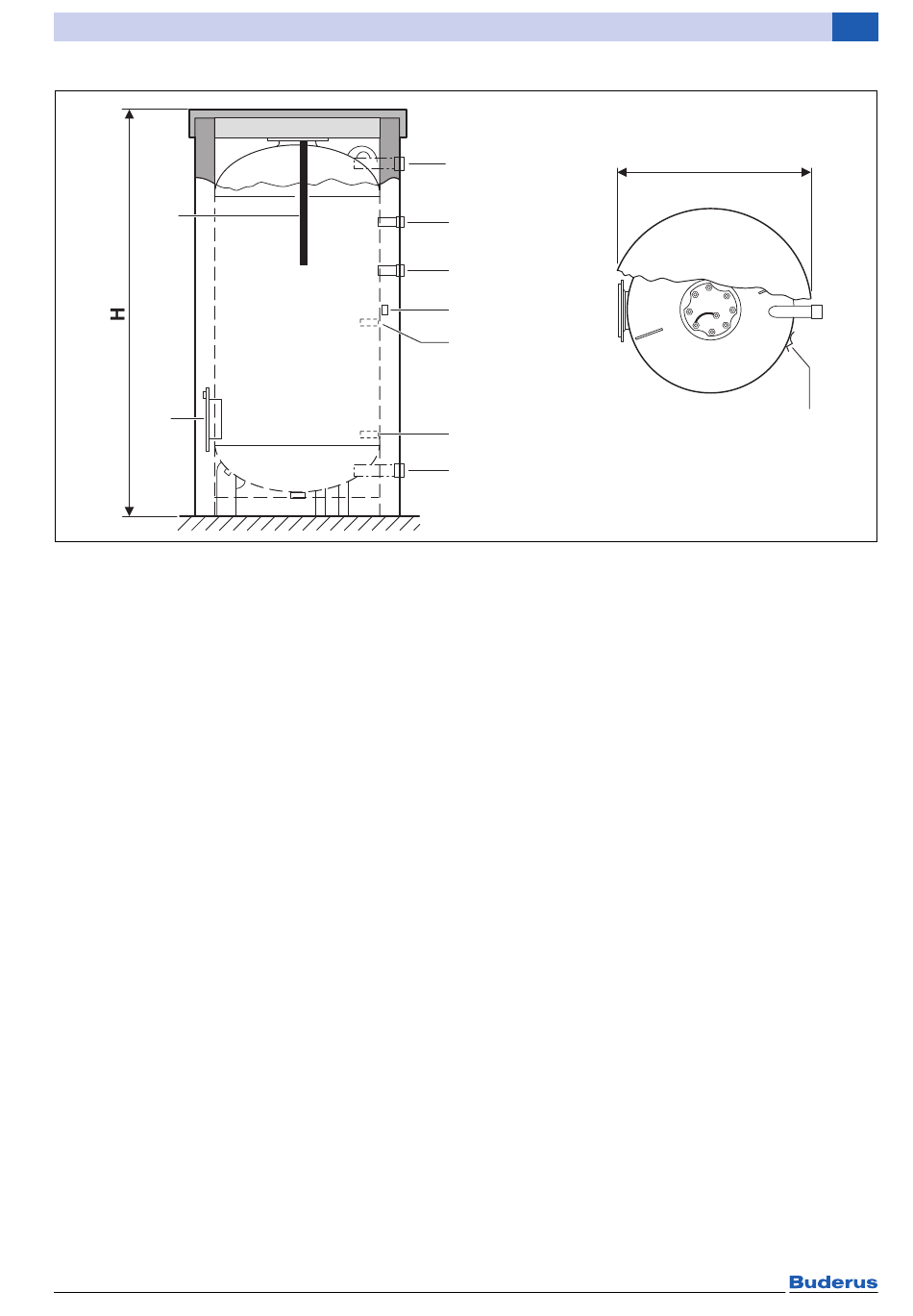

Bild 43 Abmessungen und Anschlüsse
AW Warmwasseraustritt
EW Warmwassereintritt
EK Kaltwassereintritt
EL Entleerung
EZ Zirkulationseintritt
EH Elektro-Heizeinsatz (Zubehör)
MA Magnesiumanode
WT Wärmetauscher (Zubehör)
M1 Messstelle Warmwasser R ¾
M2 Messstelle Warmwasser „Einschalten"
M3 Messstelle Warmwasser „Ausschalten"
AB Warmwasseraustritt
Logatherm GWPL – 6 720 818 775 (2018/04)
AW
EW
EZ
M
1
M
2
M
3
EL/EK
Warmwasserbereitung
ØD
M -M
2
6 720 649 734-04.2T
