5 Planungshinweise
5.13 Elektrischer Anschluss der Geräte und weiterer Komponenten
5.13.1 Einzelgerät
Als erforderliches Zubehör für Einzelgeräte ist ein vor-
verdrahteter Verteilerkasten für den Anschluss der Gas-
Wärmepumpe erhältlich. Dieser muss an eine 3-phasige
Spannungsversorgung (400 V) angeschlossen werden.
Logamatic 4323
FPO
FPM
FPU
Logalux P...

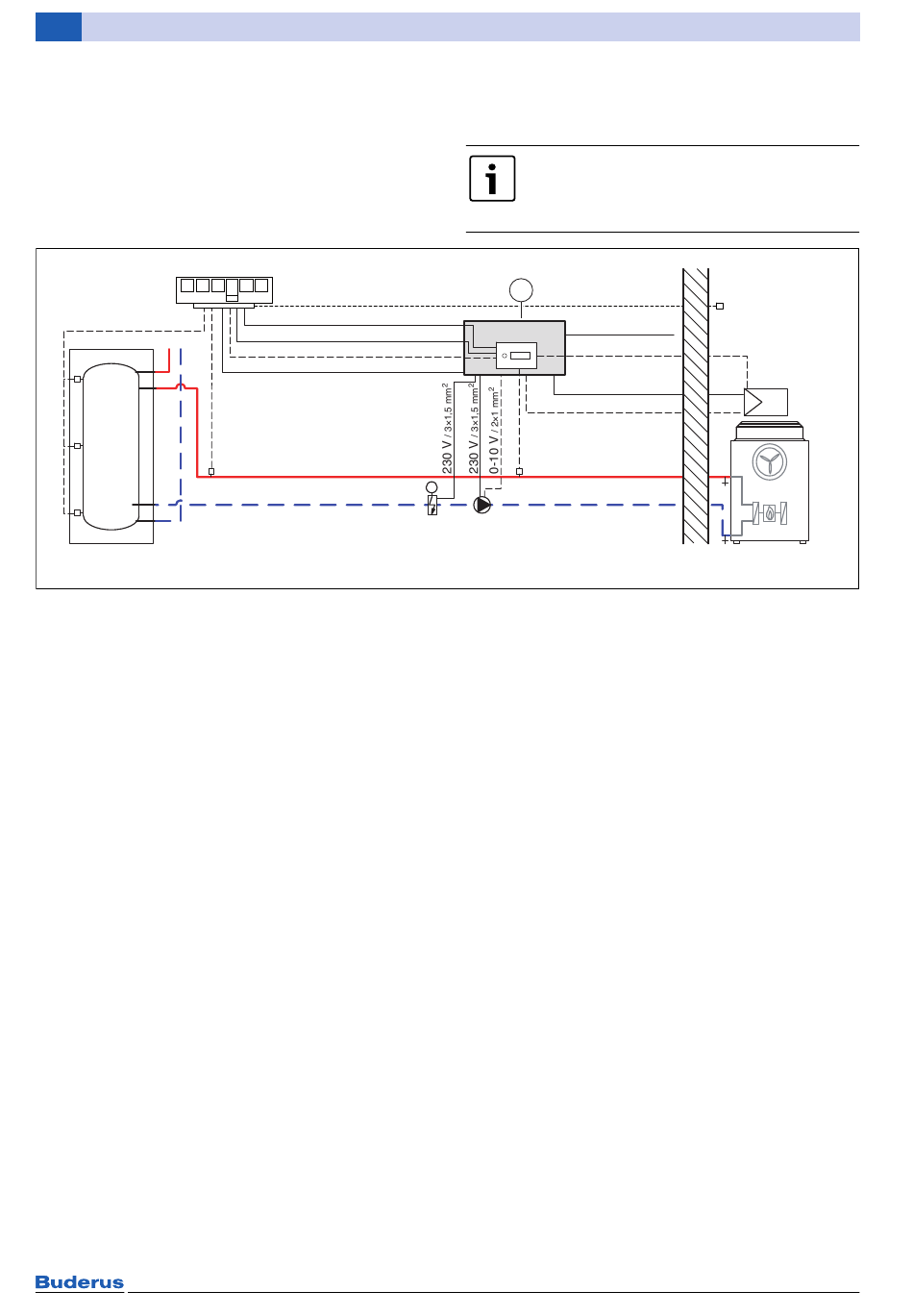

Bild 26
[1] vorverdrahteter Verteilerkasten (Zubehör)
30
0/230 V (WE on/off)
/ 1×1,5 mm
0/230 V (CH/DHW)
/ 1×1,5 mm
0-10 V
/ 2×0,5 mm
230 V
/ 3×1,5 mm
FWV
Wir empfehlen, in die Spannungsversorgung
der GWPL bauseits einen zweipoligen ab-
schließbaren Reparaturschalter in Geräte-
nähe zu installieren.
1
2
GHMC10
2
2
2
FVHMC
T
PK
FA
400 V 2
/ 5×2,5 mm
CAN-BUS
230 V 2
/ 3×1,5 mm
0-10 V 2
/ 2×1 mm
Logatherm GWPL ...
Logatherm GWPL – 6 720 818 775 (2018/04)
